9.2 Рулевое колесо Audi 100



ОБЩИЕ СВЕДЕНИЯ

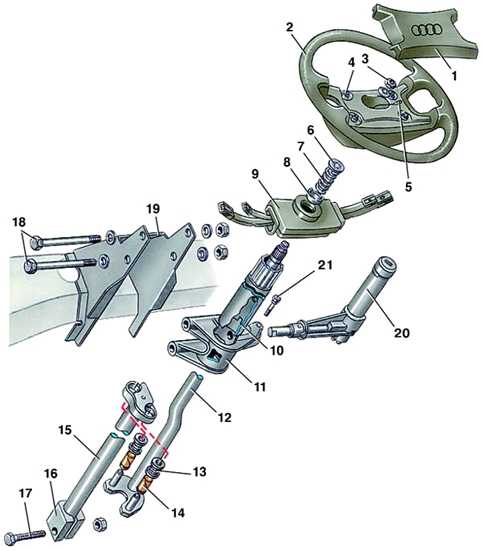

Колонка рулевого управления



1 – декоративная накладка;
2 – рулевое колесо;
3 – гайка;
4 – гайка;
5 – колодка с проводами;
6 – шайба;
7 – пружина;
8 – подшипник;
9 – подрулевые переключатели;
10 – труба;
11 – кронштейн рулевой колонки;
12 – верхний вал рулевого управления;
13 – втулка;
14 – пластмассовая втулка;
15 – нижний вал колонки рулевого управления;
16 – хомут;
17, 18, 21 – болты;
19 – кронштейн;
20 – выключатель зажигания с противоугонным устройством

Предупреждение

 На автомобилях, укомплектованных подушкой безопасности, рулевое колесо можно снимать только на станциях технического обслуживания.


Снятие


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Установить передние колеса в положение движения автомобиля по прямой.
3. Снять декоративную накладку и отсоединить от нее колодку с проводами выключателя звукового сигнала.
4. Промаркировать взаимное расположение рулевого колеса и вала рулевой колонки.
5. Отвернуть гайку крепления рулевого колеса на столько, чтобы ее торец был заподлицо с торцом вала рулевой колонки.
6. Покачивая за спицы, с силой дернуть на себя рулевое колесо так, чтобы оно сошло со шлицев рулевого вала. Отвернуть окончательно гайку и снять шайбу и рулевое колесо.

Установка


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Перед установкой проверить, чтобы передние колеса находились в положении движения автомобиля по прямой и рычаг переключателя указателей поворота был в нейтральном положении. При этом рычажок отключения указателей поворота должен быть направлен в левую сторону.
2. Установить рулевое колесо на вал в соответствии с ранее сделанной меткой.
3. Установить шайбу и завернуть гайку крепления моментом 40 Н·м (4,0 кгс·м).
4. Вставить угольный контакт с проводом в ступицу рулевого колеса.
5. Подключить колодку с проводом к декоративной накладке и установить накладку на рулевое колесо.

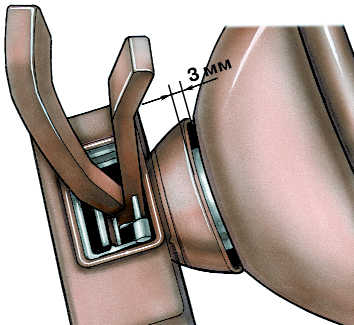

 Рулевое колесо Audi 100 6. Проверить расстояние от кожуха рулевого колеса до кожуха подрулевых переключателей, которое должно быть равно 3 мм. Если это расстояние отличается от указанного, ослабить крепление подрулевых переключателей через отверстие, расположенное снизу в кожухе подрулевых переключателей. Выставить требуемое расстояние и закрепить подрулевые переключатели.
7. Произвести пробную поездку. При движении автомобиля по прямой спицы рулевого колеса должны быть расположены горизонтально. В противном случае снять рулевое колесо и установить его заново.
