6.2.2 Снятие и установка воздушного фильтра двигателей с впрыском топлива Audi 100



ОБЩИЕ СВЕДЕНИЯ

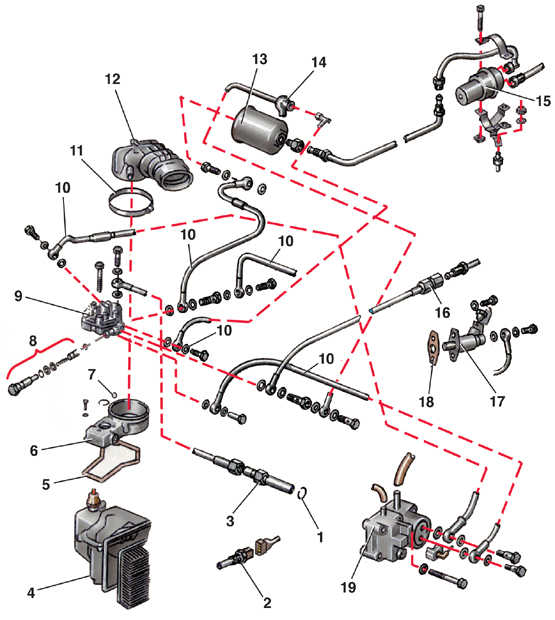

Основные элементы системы впрыска топлива

1 – уплотнительное кольцо;
2 – термовыключатель;
3 – форсунка;
4 – корпус воздушного фильтра;
5 – прокладка измерителя;
6 – измеритель расхода воздуха;
7 – пробка;
8 – редукционный клапан;
9 – распределитель топлива;
10 – подводящий топливопровод;
11 – хомут;
12 – воздуховод;
13 – топливный фильтр;
14 – частотный клапан;
15 – топливный аккумулятор;
16 – топливопровод обратного слива;
17 – пусковая форсунка;
18 – прокладка;
19 – регулятор давления


ПОРЯДОК ВЫПОЛНЕНИЯ
1. Отсоединить провод от «минусовой» клеммы аккумуляторной батареи.
2. Снять крышку фильтра с фильтрующим элементом (см. рис. Детали воздушного фильтра и пп. 1–2 подраздела 6.2).
3. Ослабить затяжку болта крепления подводящего топливопровода (см. рис. Основные элементы системы впрыска топлива) к регулятору давления, для того чтобы снизить давление в системе питания. После этого затянуть болт крепления топливопровода.
4. Промаркировать и отсоединить топливопроводы от распределителя топлива, отвернув болты крепления.
5. Ослабить затяжку хомута и отсоединить воздуховод от измерителя расхода воздуха.
6. Отвернуть болты крепления и снять измеритель расхода воздуха вместе с установленным на нем распределителем топлива.
7. Отвернуть болт крепления воздушного фильтра, отсоединить держатель и снять корпус фильтра.
8. Установить воздушный фильтр в обратном порядке.
