Система пневматических песочниц тепловоза ТУ2

Система пневматических песочниц тепловоза ТУ2

Система пневматических песочниц (рис. 59) состоит из кранов 1 управления форсунками песочниц, трубопровода, форсунок 5 и бункеров 4, укрепленных у каждого колеса с наружной стороны на рамных листах тележек. При действии песочниц питание форсунок сжатым воздухом осуществляется из главных резервуаров краном управления песочницами, установленными в кабине машиниста.

При этом подача песка происходит под колесные пары обеих тележек, являющихся передними по ходу движения тепловоза. Так, при движении тепловоза вперед кабиной № 2 работают форсунки песочниц I, II, V, VI, а при движении вперед кабиной № 1, песок подается форсунками VII, VIII, III, IV.

Форсунка песочницы (рис. 60) представляет собой коленообразный чугунный корпус 1, верхнее колено которого присоединено к днищу бункера, а нижнее имеет трубу, подводящую песок под колеса.

Полость форсунки частично заполнена песком, стекающим в нее из бункера под углом естественного откоса. При открытии крана управления песочницами на одном из постов управления сжатый воздух поступает в каждую форсунку по двум каналам. Часть его, устремляясь по каналу 6 на поверхность стекающего из бункера песка, образует в камере песчаный вихрь, который струей сжатого воздуха, проникающего через сопло 8, увлекается далее в подводящую под колесо трубу и попадает на рельсы. Количество песка, подаваемого песочницей, регулируется винтом 2, который изменяет сечение отверстия для прохода струи сжатого воздуха. Для песоч-ниц следует применять сухой, чистый песок, обязательно просеянный через сетку с ячейками не более 2 мм. Во избежание слеживания песка при заполнении бункеров он не должен быть теплым. Крышки заправочных люков на бункерах должны плотно закрываться по всему контуру, чтобы влага не проникала внутрь песочниц.

Своевременное и правильное пользование песочницами способствует предупреждению боксования колес тепловоза. Количество песка, подаваемое форсунками под каждое колесо, устанавливается следующее: для форсунок I, II, VII, VIII — 1-4-2 кг/мин

для форсунок III, IV, V, VI — 0,5---1 кг/мин.

Начиная с тепловоза № 64 ручной кран управления песочницами заменен электропневматическим клапаном с кнопочным управлением.

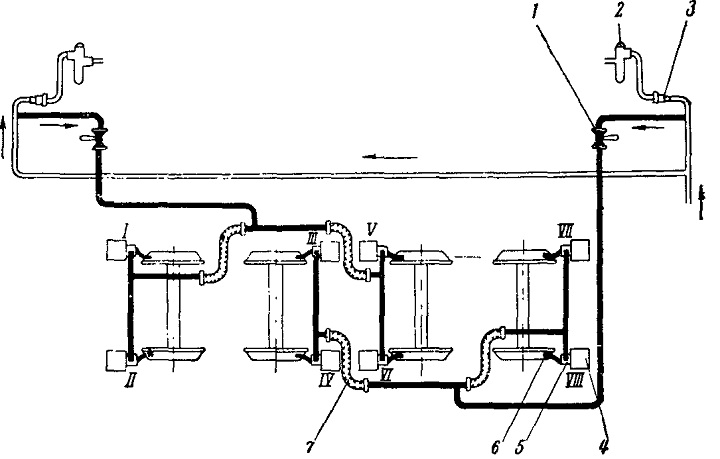

Рис. 59. Система пневматических песочниц:
1—кран управления песочницами; 2 —клапан максимального давления;
3— контакторный фильтр; 4 —бункер; 5 — форсунка; 6—труба для подачи песка под колесо; 7 — соединительный рукав

Рис. 60. Форсунка песочницы:
1—корпус; 2 — регулировочный
винт; 3 — труба; 4, 5 — пробки; 6— канал; 7 —порог; 8 — сопло
