Пневматический тормоз тепловоза ТУ2


Тормозные цилиндры пневматического тормоза тепловоза ТУ2


Тормозные цилиндры с внутренним диаметром 8" установлены на раме тепловоза и для соединения с рычажной передачей, расположенной на тележках, имеют свободные штоки, которые допускают отклонение от своего среднего положения, необходимое при движении тепловоза.

Тормозной цилиндр (рис. 58) состоит из корпуса 3, закрытого двумя крышками — задней рабочей 8 и передней направляющей 2, укрепленных при помощи болтов. Через отверстие передней крышки проходит направляющая труба 5, внутри которой перемещается шток 4. Один конец штока шаровым шарниром связан с поршнем 7, а другой имеет головку для присоединения к рычажной передаче. Наполнение тормозного цилиндра сжатым воздухом производится через штуцер в задней крышке. Поршень имеет одностороннюю манжету. Возврат поршня в исходное положение осуществляется пружиной 6.

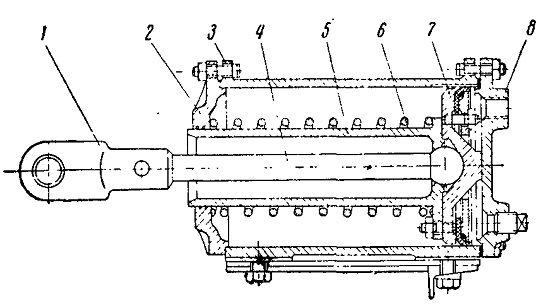

Рис. 58. Тормозной цилиндр:
1—головка штока; 2 — передняя крышка; 3 — корпус; 4 — шток; 5— направляющая труба; 6 —пружина;
7—поршень; 8 — задняя крышка
