КОМПОНОВКА ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ НА ТЕПЛОВОЗЕ ТЭМ7

Глава VI. ЭЛЕКТРИЧЕСКОЕ ОБОРУДОВАНИЕ ТЕПЛОВОЗА ТЭМ7

КОМПОНОВКА ЭЛЕКТРИЧЕСКОГО ОБОРУДОВАНИЯ НА ТЕПЛОВОЗЕ ТЭМ7

Электрическое оборудование на тепловозе (рис. 93) расположено в холодильной камере, дизельном помещении, высоковольтной камере, кабине тепловоза и в пультах управления. Аккумуляторная батарея расположена в специальном отсеке за кабиной.

Основная электрическая аппаратура расположена на стенках высоковольтной камеры (рис. 94, см. вклейку). Доступ к аппаратуре обеспечивается из кабины и с боковых площадок тепловоза.

Управление тепловозом осуществляется с пульта, установленного на правой стороне кабины. На пульте (рис. 95) расположены необходимые измерительные приборы, а также аппараты управления (выключатели, кнопки, тумблеры и др.).

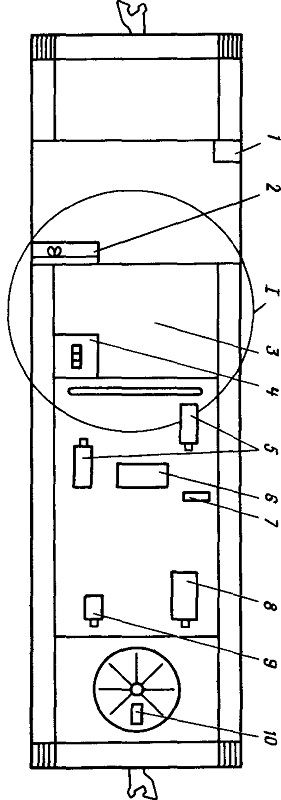

Рис. 93. Расположение основного электрического оборудования на тепловозе:
1—вспомогательный пульт управления; 2—пульт управления; 3—камера высоковольтная; 4—установка выпрямительная; 5—двигатели привода компрессора; 6—генератор тяговый; 7—двигатель привода топлнвопрокачивающего иасоса; 8—стартер-генератор; 9—возбудитель; 10—двигатель маслопрокачн-
вающего насоса

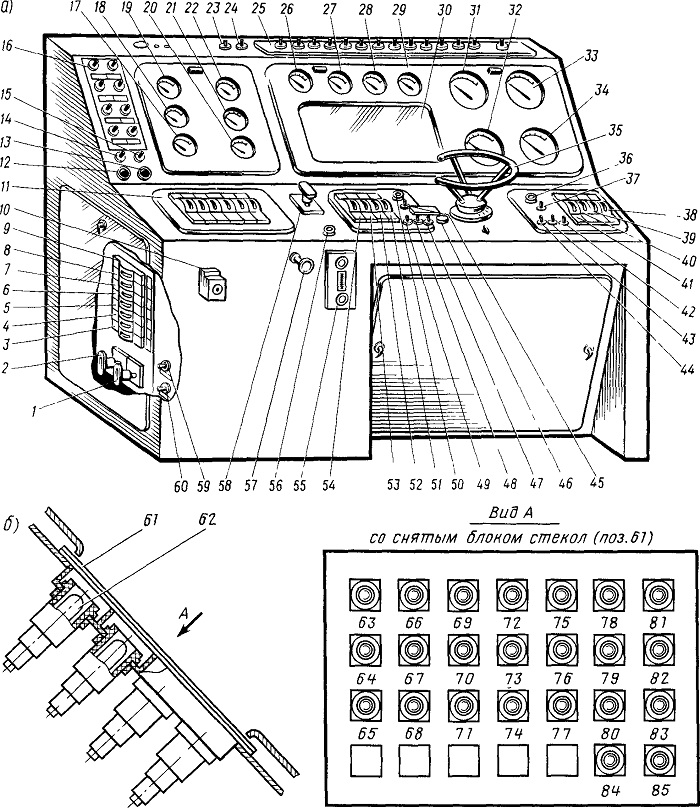

Рис. 95. Пульт управления тепловозом: а—расположение аппаратов на пульте управления тепловозом: I, 2—универсальные переключатели (ПРС и ПЛС); 3, 4, 5, 6, 7, 8, 9—автоматические выключатели (ВкАИ, ВкА10, ВкАП, ВкА14, ВкА15, ВкА23, ВкА22); 10—переходная колодка подключения поездного крана (ККМ); 11—панель с автоматическими выключателями (слева направо: ВкА2, ВкА5, ВкА16, ВкА13, ВкА9, ВкА8); 12, 13—кнопки проверок АЛСН (КВ, КП); 14—тумблер изменения выдержки времени БКБ (Т634); 15—тумблер включения жалюзи фильтров ЦВС (Т62); 16—тумблеры включения поездных контакторов (ТбЗ—Т610); 17— вольтомметр (VQ)\ 18—термометр «Вода дополнительного контура» (ЭТЗ); 19—кнлоамперметр (кА); 20—амперметр (А); 21—указатель неисправностей (УН); 22—кнловольтметр (kV)\ 23—тумблер управления компрессорами (Т640); 24—тумблер «Жесткие характеристики» (Т636); 25—панель с тумблерами (слева направо: Тб32-Тб29 «Буферные фонари», Т628 «Освещение номерных знаков», Т637 «Указатель неисправностей», Т611 «Песочники», Т612 «Догружатель», Т623 «Освещение пульта», Т624 «Освещение приборов», Т622 «Обрыв тормозной магистрали», Т621 «Калорифер», Т61 «Ослабление возбуждения ТД», Т627 «Местонахождение машиниста», 26—манометр «Топливо дизеля» (ИД1); 27— манометр «Масло дизеля» (ИД2): 28—термометр «Масло дизеля» (ЭТ1); 29—термометр «Вода дизеля» (ЭТ2); 30—световое табло (лампы ЛС1—ЛС23); 31, 32, 33, 34—манометры; 35—контроллер машиниста (КМ)\ 36—кнопка аварийной остановки дизеля {КАД1)\ 37—тумблер «Прокачка—пуск» (ПЗП); 38, 39, 40, 41—автоматические выключатели (ВкА1, ВкА19, ВкА18, ВкА7); 42—тумблер «Жалюзи правые II секции» (Т618); 43—тумблер (Т613); 44—тумблер «Жалюзи левые II секции (7616); 45—тумблер «Приборы» (ПП);46— рукоятка переключения реверса; 47—тумблер «Жалюзи правые I секции» (Т617); 48—тумблер «Вентилятор I секции» (Тб 14); 49—тумблер «Жалюзи левые I секции» (Тб 15); 51, 52, 53, 54—автоматические выключатели (ВкА4, ВкАЗ, ВкАб, ВкА20); 55—переключатель вольтомметра (nVQ); 56— кнопка «Расцепка автосцепки передней» (К1); 57— резистор плавной регулировки подсветки приборов (R99);58—универсальный переключатель (ПЖ);59—тумблер выключения пескоподачн (ТбЗЗ);60— тумблер включения фильтра АЛСН (Т635); б—световое табло: 61—блок стекол с надписями световой сигнализации; 62—лампы сигнальные; 63, 64—«Понижение давления масла I и II секций» (ЛС1, ЛС2)У 65—«Обрыв тормозной магистрали» (ЛС9), 66, 67—«Перегрев масла дизеля I и II секций» (ЛСЗ, ЛС4)\ 68—«Дизель не прогрет» (ЛС11), 69, 70—«Сброс нагрузки I и II секций» (ЛС5, ЛС6), 71— «Превышение тока» (ЛС14)\ 72, 73—боксование I и II секций» (ЛС7, ЛС8); 74—«Заземление» (ЛС12); 75 , 76—«Пожар I и II секций» (ЛС23, ЛС22); 77—«Аварийная остановка дизеля» (ЛС13); 78—«Вода умывальника» (ЛС15), 79—«Останов дизеля II секции» (ЛС10); 80—«Подогрев масла компрессоров» (ЛС21); 81—«Подогрев пожарного резервуара» (ЛС20); 82, 83, 84, 85—«Понижение давления масла компрессоров; левого I секции, II секции, правого I секции, II секции» (ЛС16, 17, 18, 19)
