УПРАВЛЕНИЕ ТЕПЛОВОЗОМ ТЭМ7 ПО СИСТЕМЕ ДВУХ
ЕДИНИЦ
Межтепловозное соединение предназначено для связи I и II секций при
работе по системе двух единиц. Межтепловозное соединение включает в себя
провода с зажимов высоковольтной камеры, колодки розеток межтепловозной
связи, установленные на тепловозе (Р3М), жгуты проводов со вставками
розеток Р3М на концах. Розеток межтепло-возного соединения на тепловозе
устанавливается четыре (рис. 91), что позволяет не перекрещивать жгуты
проводов, соединяющие I и II секции. Как видно из рисунка, при
соединении двух секций соединяются:
розетка правая № 1 I секции с розеткой левой № 1 II секции;
розетка правая № 2 I секции с розеткой левой № 2 II секции;
розетка левая № 1 I секции с
розеткой правой № 1 II секции;
розетка левая № 2 I секции с розеткой правой № 2 II секции.
Распайка проводов в розетках межтепловозного соединения приведена на
электрической схеме (см. вкладку).

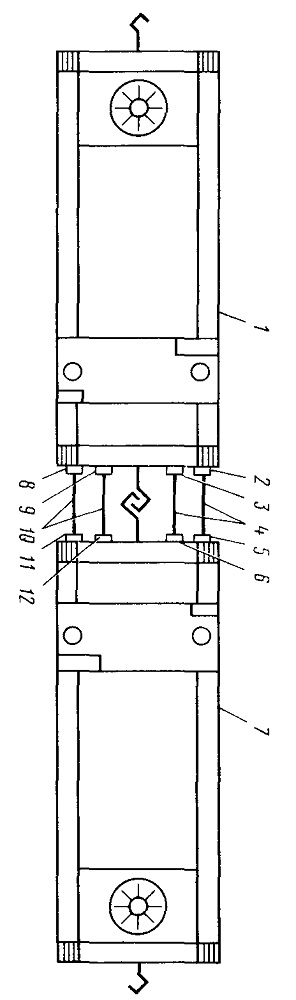

Рис. 91. Схема соединения секций тепловоза:
1—первая секция; 2, 11—розетки правые № 1; 3, 12—розетки правые № 2; 4,
10—межтепловозные соединения; 5, 8—розетки левые № 1; 6, 9—розетки левые
№ 2; 7—вторая секция
