ТРЕХОСНЫЕ ТЕЛЕЖКИ ВАГОНОВ-САМОСВАЛОВ ВС-100,
2ВС-105 и ВС-130
Вагоны-самосвалы ВС-100, 2ВС-105 и ВС-130 грузоподъемностью 100—130 т
оборудованы трехосными тележками Уральского вагоностроительного завода с
допускаемыми нагрузками от оси на рельсы до 245—295 кН (25 000—30 000
кгс).
Трехосная тележка УВЗ-7
Вагоны-самосвалы ВС-100 грузоподъемностью 100
т оборудованы трехосной тележкой УВЗ-7 (рис. 92). Тележка имеет
следующие узлы: четыре попарно сочлененные боковые рамы 2
две поперечные балки 3; две продольные 6 и одну шкворневую 8 балки,
объединенные в одну отливку; два скользуна 7, укрепленных на кронштейнах
и приваренных к отливке; шесть балансиров; двенадцать рессорных
комплектов 4; шесть букс 5; три колесные пары 1-, шкворень.
Тележка УВЗ-7 имеет буксовое рессорное подвешивание, что резко снижает
массу неподрессоренных деталей и выгодно отличает ее от тележек с
центральным рессорным подвешиванием. Каждый
рессорный комплект состоит из двухрядной пружины и
фрикционного гасителя колебаний, расположенного во внутренней пружине.
Прогиб рессор (в мм) следующий
Под тарой вагона ................12
Под расчетной статической нагрузкой.......38
Под брутто вагона................72
При прогибе рессорных комплектов боковые рамы перемещаются относительно
балансиров в вертикальной плоскости, а чтобы балансиры не могли
сместиться по отношению к боковым рамам в поперечном направлении, они
имеют направляющие. Тележка УВЗ-7 с односторонней рычажной передачей и
колесной парой РУ-950 с буксами на роликовых подшипниках. Колеса тележки
стальные цельнокатаные диаметром 950 мм. Ось колесной пары РУ имеет
диаметр шейки 135 мм; диаметр оси в середине 165 мм. Роликовые
подшипники — цилиндрические 42726Л и 232726Л1 с наружным диаметром 250
мм. Масса тележки 7925 кг; база тележки 3000 мм.

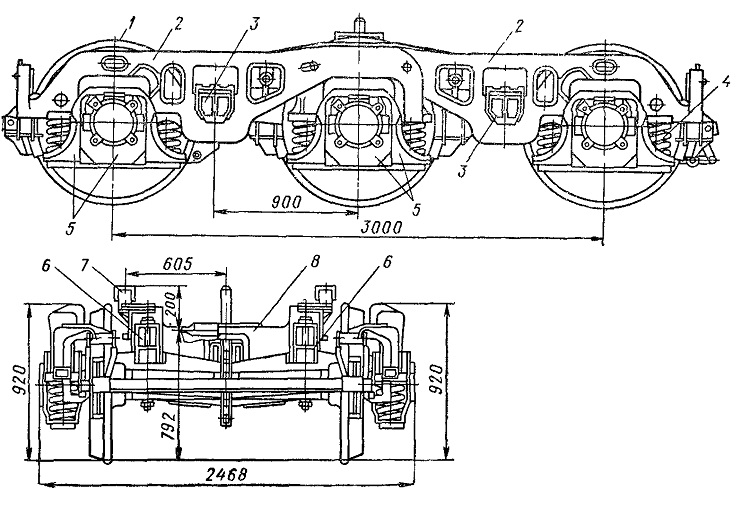

Рис. 92. Трехосная тележка УВЗ-7
