ДВУХОСНЫЕ ТЕЛЕЖКИ КОЛЕИ
1520 (1524) мм
Двухосная тележка ДВЗ-30 усиленной конструкции
Днепродзержинского вагоностроительного завода
Для вагонов-самосвалов грузоподъемностью
82—85 т Днепродзержинский вагоностроительный завод освоил изготовление
двухосной тележки ДВЗ-30 усиленной конструкции (рис. 85) с литыми
боковыми рамами и буксами на подшипниках скольжения. Конструкция этой
тележки допускает нагрузку от оси на рельсы до 295 кН (30 000 кге).

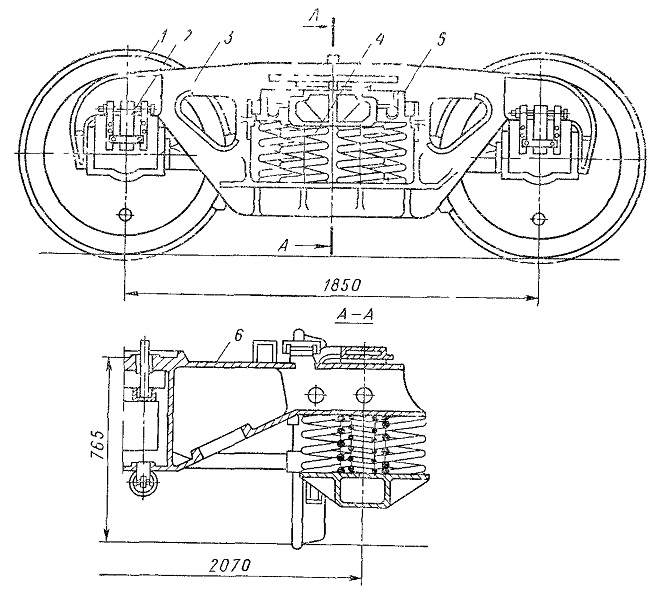

Рис. 85. Тележка усиленной конструкции на
подшипниках скольжения
Тележка ДВЗ-ЗО с буксами 2 на подшипниках скольжения по своей
принципиальной схеме аналогична тележке ЦНИИ-ХЗ и отличается от
последней усиленными боковыми рамами 3, надрессорной балкой 6, рессорным
комплектом 4 и колесными парами 1. Боковая балка 3 тележки ДВЗ-ЗО
отличается от боковой балки тележки ЦНИИ-ХЗ тем, что в ней увеличены
вертикальные и горизонтальные стенки для обеспечения достаточной
прочности при повышенных эксплуатационных нагрузках. Надрессорная балка
6 представляет собой коробчатую отливку с усиленной центральной частью
(зона расположения подпятника). У консольных частей балки повышена
прочность благодаря развитию центрального внутреннего ребра до 16 мм.
Рессорное подвешивание 4 тележки ДВЗ-30 состоит из двух комплектов,
каждый из которых имеет по семь двухрядных пружин.
Внутренняя пружина рессорного комплекта навита из
прутка диам 22 мм, а наружная пружина — из прутка диам 34 мм.
Фрикционные клинья 5 аналогичны клиньям тележки ЦНИИ-ХЗ. Букса 6 тележки
литая (рис. 86), обычного исполнения для размещения подшипников
скольжения. Букса состоит из передней 4 и задней крышек с лабиринтным
уплотнением 1. В буксе размещены вкладыш 2, подшипник 3 и польстер 5.
Ось колесной пары является усиленной по сравнению с осью тележки
ЦНИИ-ХЗ-0. Диаметр шейки усиленной оси 155 мм, длина 280 мм (вместо
соответственно 145 и 254 мм). Под ступичная часть оси увеличена до 185
мм, диаметр средней части оси 183 мм.
Массы (в кг) узлов тележки ДВЗ-ЗО следующие:
Балка шкворневая...............660
Боковина.....................490
Колесная пара с буксами...........1640
Рессорный комплект.............245
Тормозное оборудование............250
Масса тележки................. 5460
