AR86.60-D-0009A

Remove/install sanitary block wash basin

11.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

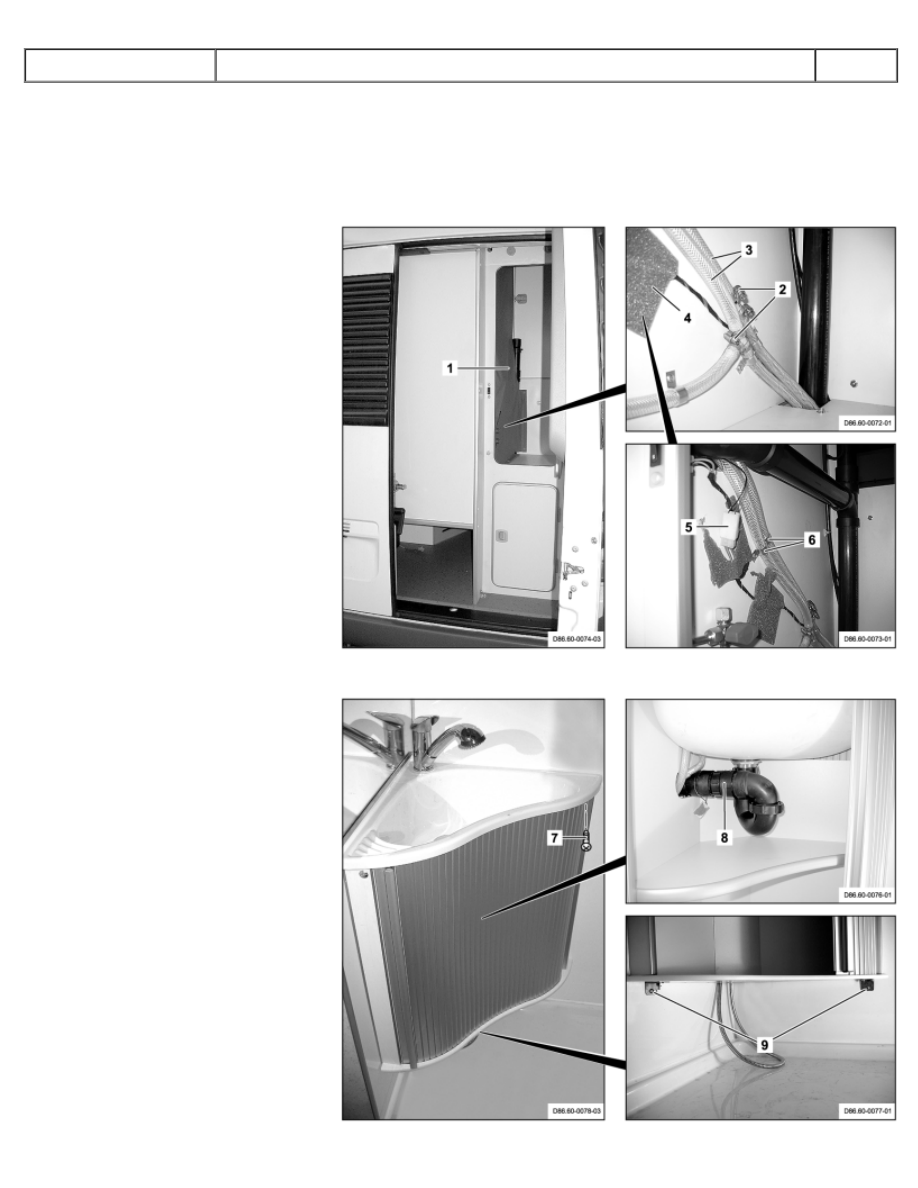

1 Curtain
2 Hose clamps
3 and hoses
4 Foam material
5 Electrical connector
6 Hose guides







D86.60-0075-06

7 Screw
8 Sewer pipe
9 Bolts







D86.60-0079-06

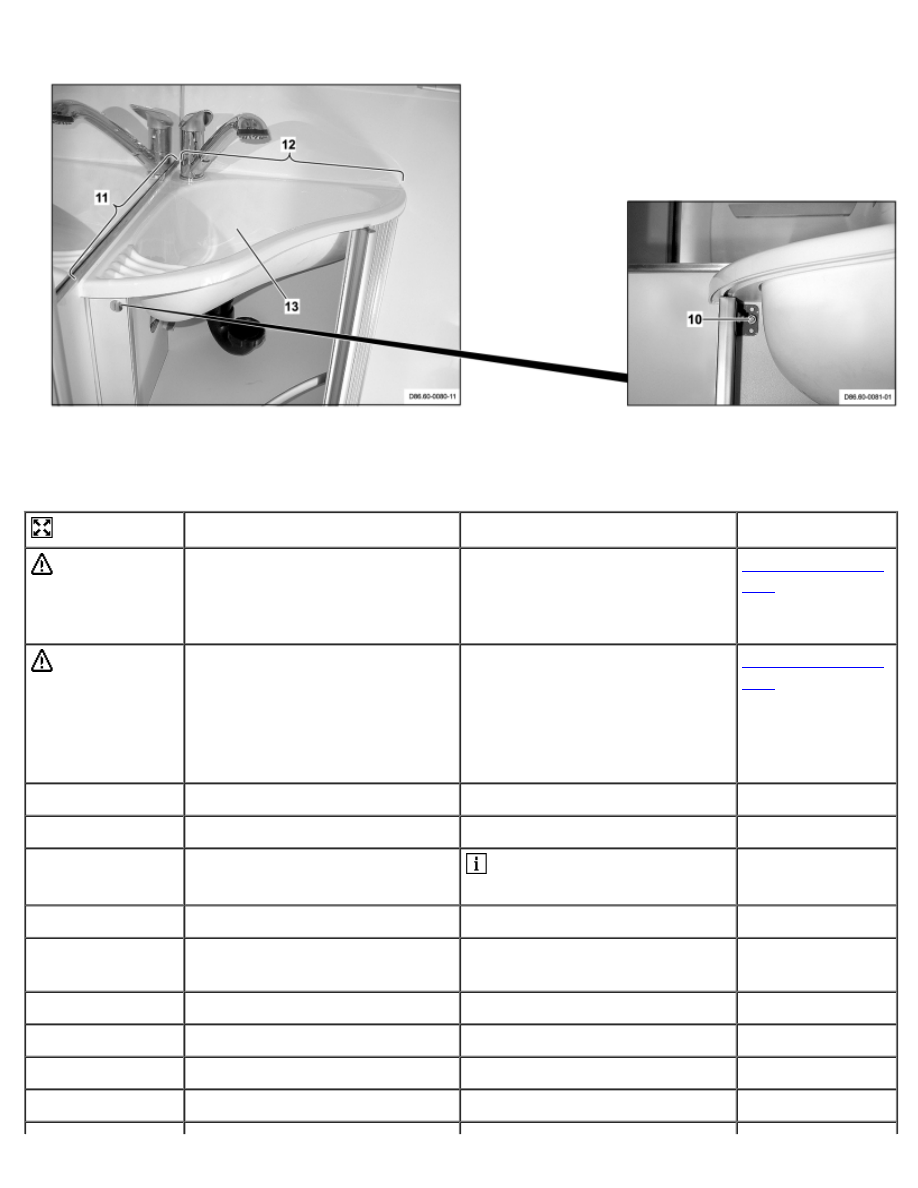

D86.60-0082-08

10 Nut
11 Range



12 Range



13 Wash basin

Remove





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

AS86.00-Z-0002-
01A

1

Remove curtain (1)





2

Slacken hose clamps (2)





3

Disconnect hoses (3)

 Mark installation position of

hoses (3)



4

Pull off foam material (4)





5

Disconnect electrical connector
(5)





6

Remove hose guides (6)





7

Remove bolt (7)





8

Remove sewer pipe (8)





9

Unscrew screws (9)





10

Unscrew nut (10)





11

Cut sealing compound in areas
(11, 12)





12

Remove wash basin (13)





Install





13

Prepare wash basin (13) for
installation



AR86.60-D-0009-
01A

14

Insert wash basin (13)





15

Screw on nut (10)





16

Screw in screws (9)





17

Install sewer pipe (8)





18

Screw in screw (7)





19

Mask walls in sanitary cell with
adhesive tape in areas (11, 12)





20

Apply sealing compound in
areas (11, 12)

 Use suitable sealing

compound



21

Install hose guides (6)





22

Connect electrical connector (5)





23

Install foam material (4)





24

Connect hoses (3)

 Note installation positions of

hoses (3)



25

Tighten hose clamps (2)





26

Install curtain (1)





27

Check wastewater system for
leakage



AR86.30-D-
0071A

28

Check fresh water system for
leakage



AR86.30-D-
0065A

AR86.60-D-0010A

Remove/install hot water heater/sink combination

19.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

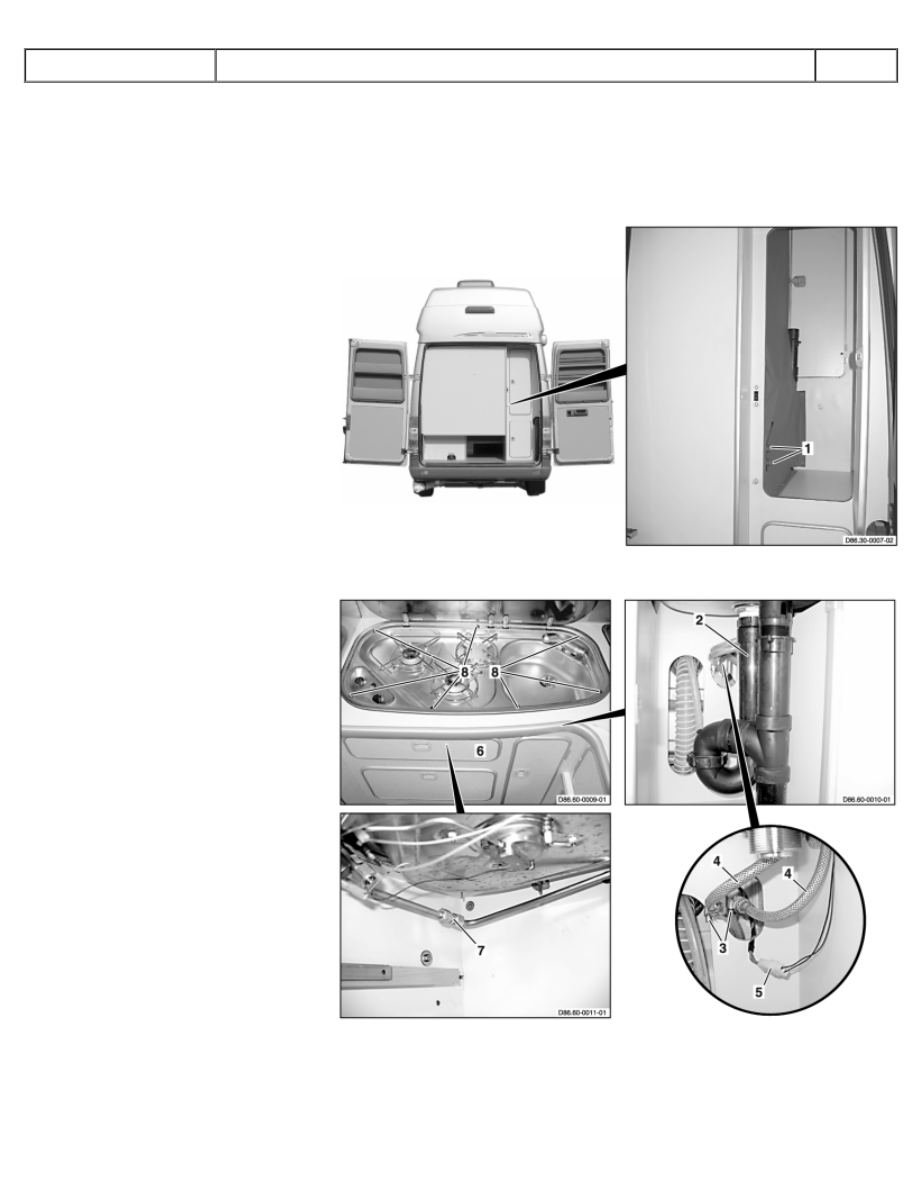

1 Gas shut-off cocks







D86.60-0008-05

2 Sewer pipe
3 Hose clamps
4 and hoses
5 Electrical connector
6 Drawer
7 Connecting piece
8 Caps







D86.60-0012-06

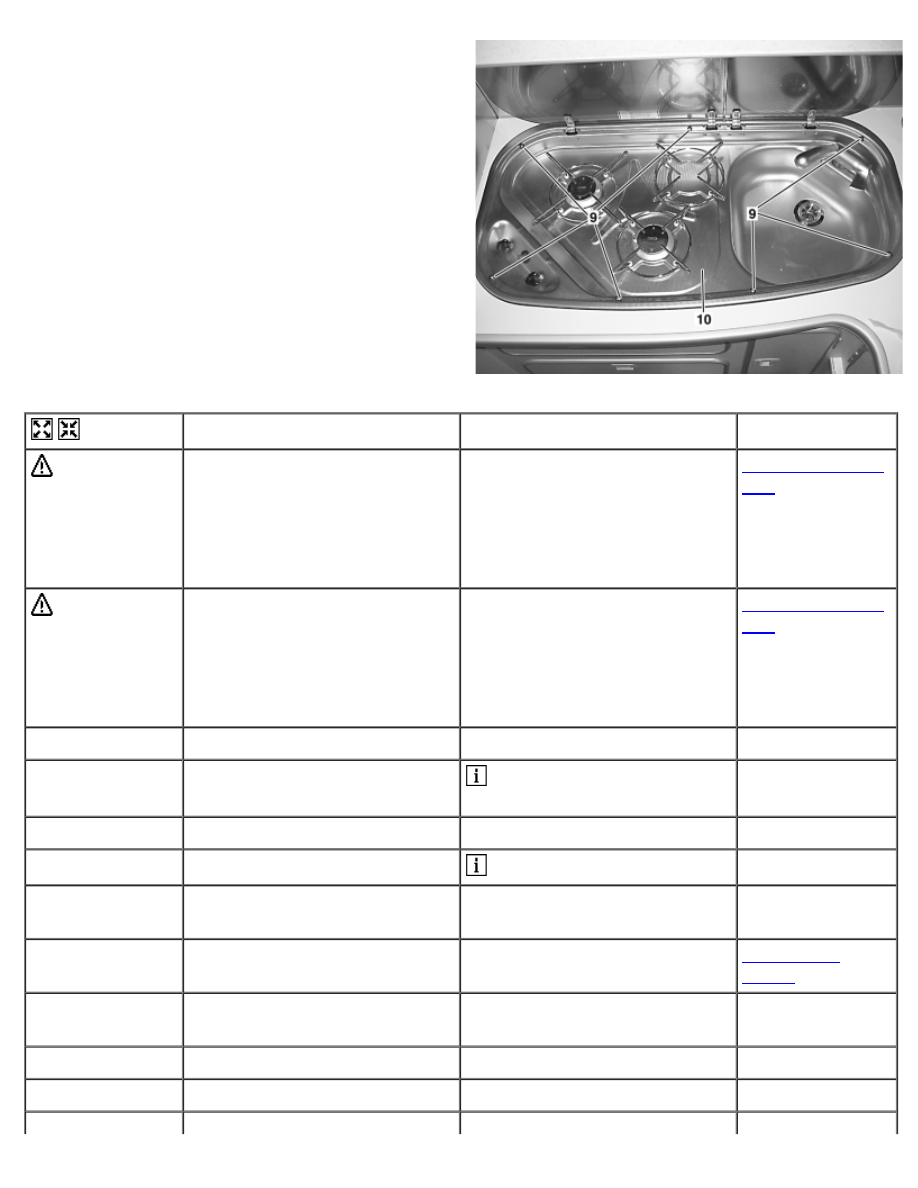

9 Bolts
10 Hot water heater/sink combination







D86.60-0013-11



Remove/Install





 Danger!

Risk of injury caused by hot
water exiting from the lines of the
fresh water system

Shut off the water heater in a
timely manner before starting
repair work. Let the water in the
lines and in the components of
the fresh water system cool
down to room temperature.

AS86.00-Z-0002-
01A

 Danger!

Risk of explosion caused by
ignition of gas exiting the lines of
the vehicle's gas system. Risk of
injury caused by burns to skin
and eyes.

Before commencing any work,
ensure that all sources of ignition
have been removed and that the
gas system is completely
emptied if necessary. Wear
protective clothing.

AS86.00-Z-0004-
01A

1

Close gas shut-off cocks (1)





2

Remove sewer pipe (2)

 Installation: Install new

gasket



3

Loosen hose clamps (3)





4

Disconnect hoses (4)

 Mark position of hoses (4)



5

Disconnect electrical connector
(5)





6

Remove drawer (6)



AR86.60-D-
0020A

7

Disconnect connecting element
(7)





8

Remove caps (8)





9

Loosen screws (9)





10

Remove boiler/sink combination
(10)





11

Install in the reverse order





12

Check gas system for leakage



AR86.60-D-
0100A

13

Check wastewater system for
leakage



AR86.30-D-
0071A

14

Check fresh water system for
leakage



AR86.30-D-
0065A

AR86.60-D-0011A

Remove/install boiler/sink combination cover

6.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

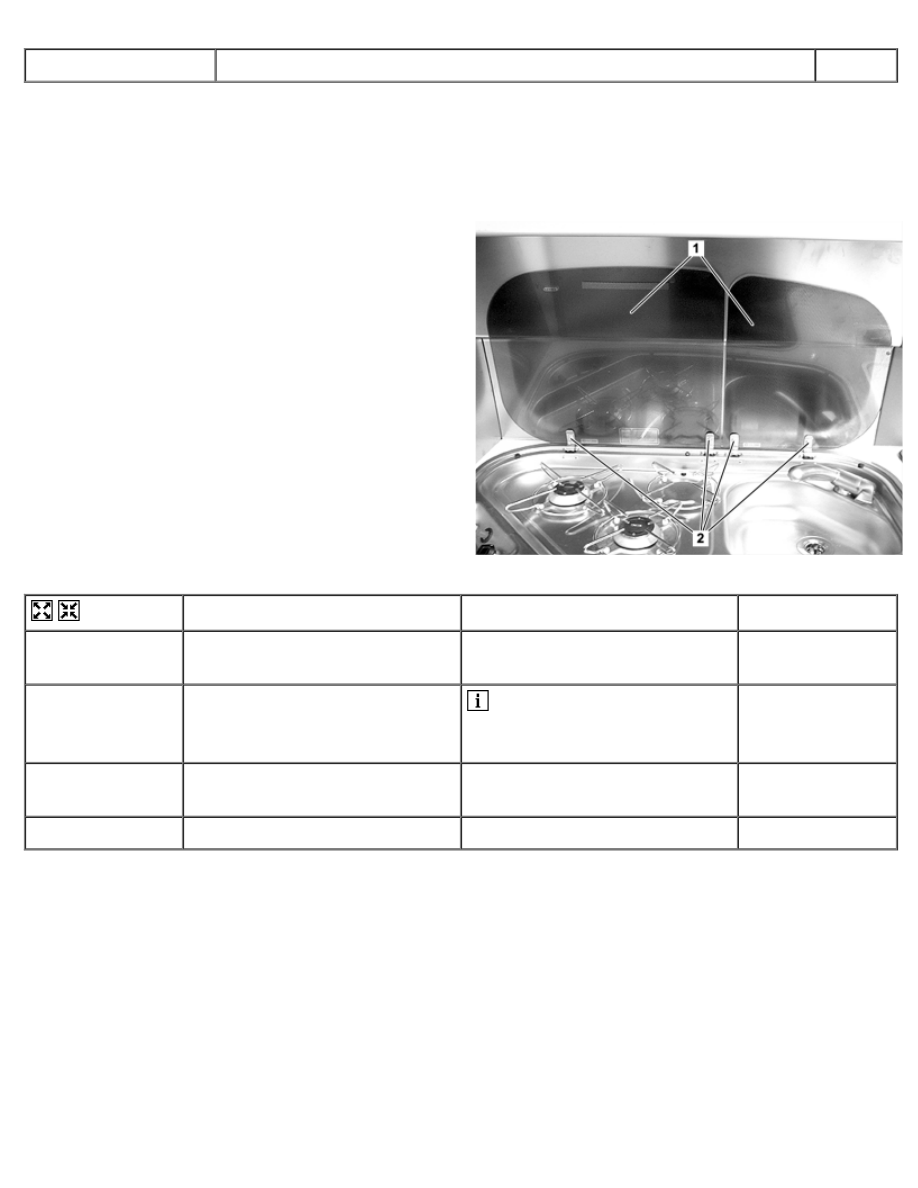

1 Boiler/sink combination cover
2 Bolts







D86.60-0064-11



Remove/Install





1

Open cooker/sink combination
covering (1)





2

Remove screws (2)

 Only on boiler/sink

combination covering (1) to be
removed



3

Remove boiler/sink combination
covering (1)





4

Install in the reverse order





AR86.60-D-0012A

Remove/install heat shield on cooker

22.6.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

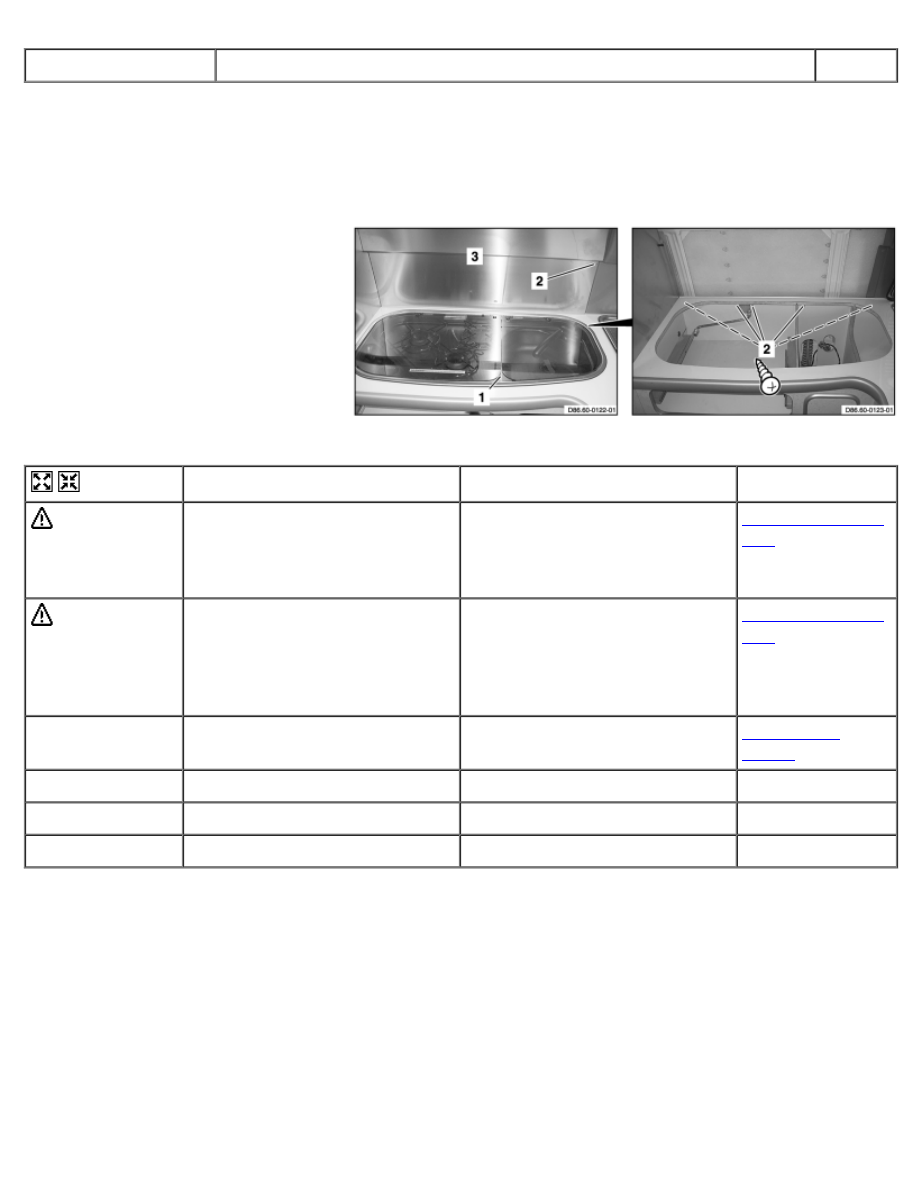

1 Cooker/sink combination
2 Bolts
3 Heat shield







D86.60-0121-04



Remove/Install





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and undeburred vehicle parts.
Deburr replacement panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of injury to skin and eyes
caused by handling hot or
glowing objects. Risk of fire
when glowing objects come into
contact with flammable materials.

Wear safety gloves, protective
clothing and safety glasses, if
necessary. Avoid contact of
combustible materials with
glowing objects

AS00.00-Z-0026-
01A

1

Remove cooker/sink combination
(1)



AR86.60-D-
0010A

2

Unscrew bolts (2)





3

Remove heat shield (3)





4

Install in the reverse order
