Westfalia. Testing repair electrical manual - part 36

AR86.30-D-0084A

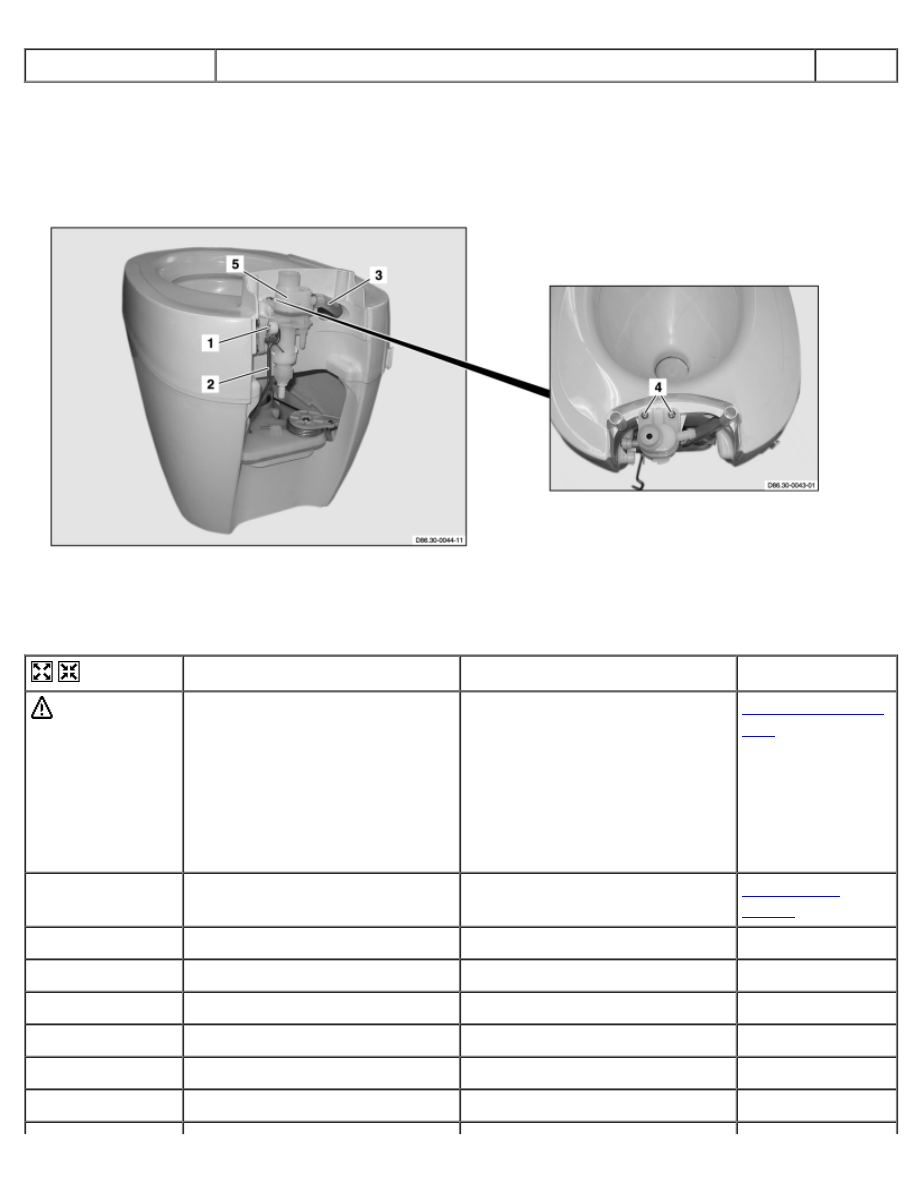

Remove/install toilet water module

27.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0045-08

1 Retaining splint
2 Linkage



3 Hose
4 Bolts



5 Water module



Remove/Install





 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Remove toilet



AR86.30-D-
0074A

2

Pull out retaining splint (1)





3

Unhook linkage (2)





4

Pull off hose (3)





5

Remove bolts (4)





6

Remove water module (5)





7

Install in the reverse order





8

Perform a function test





AR86.30-D-0085A

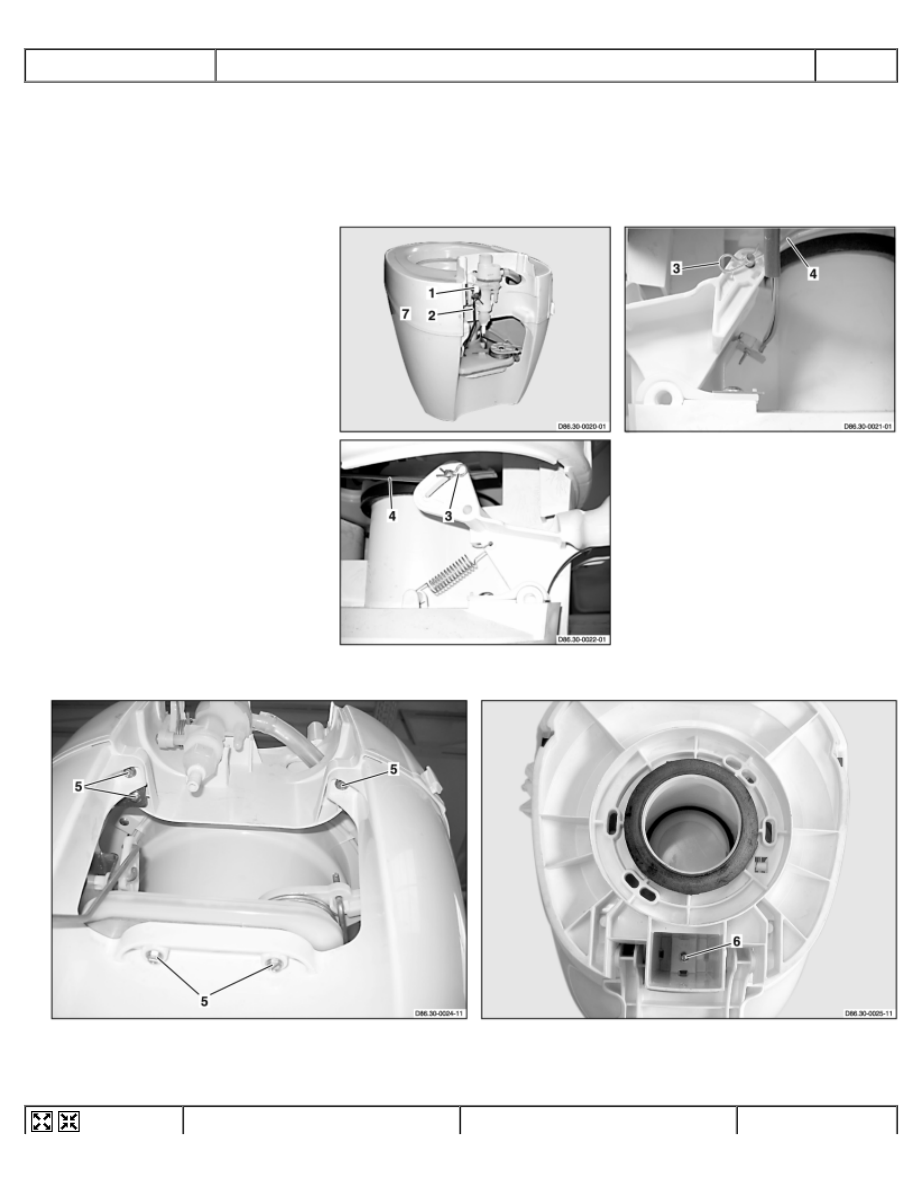

Remove/install toilet top section

28.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Retaining splint
2 Linkage
3 Retaining splint
4 Linkage
7 Toilet top section







D86.30-0023-06

D86.30-0026-08

5 Bolts



6 Screw

Remove/Install







 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Remove toilet



AR86.30-D-
0074A

2

Pull out retaining splint (1)





3

Unhook linkage (2)





4

Pull retaining splint (3) out of
toilet flushing actuation





5

Unhook linkage (4) from toilet
flushing actuation





6

Unscrew bolts (5)





7

Unscrew bolt (6)

 Turn toilet 180°



8

Remove toilet top section (7)





9

Install in the reverse order





AR86.30-D-0086A

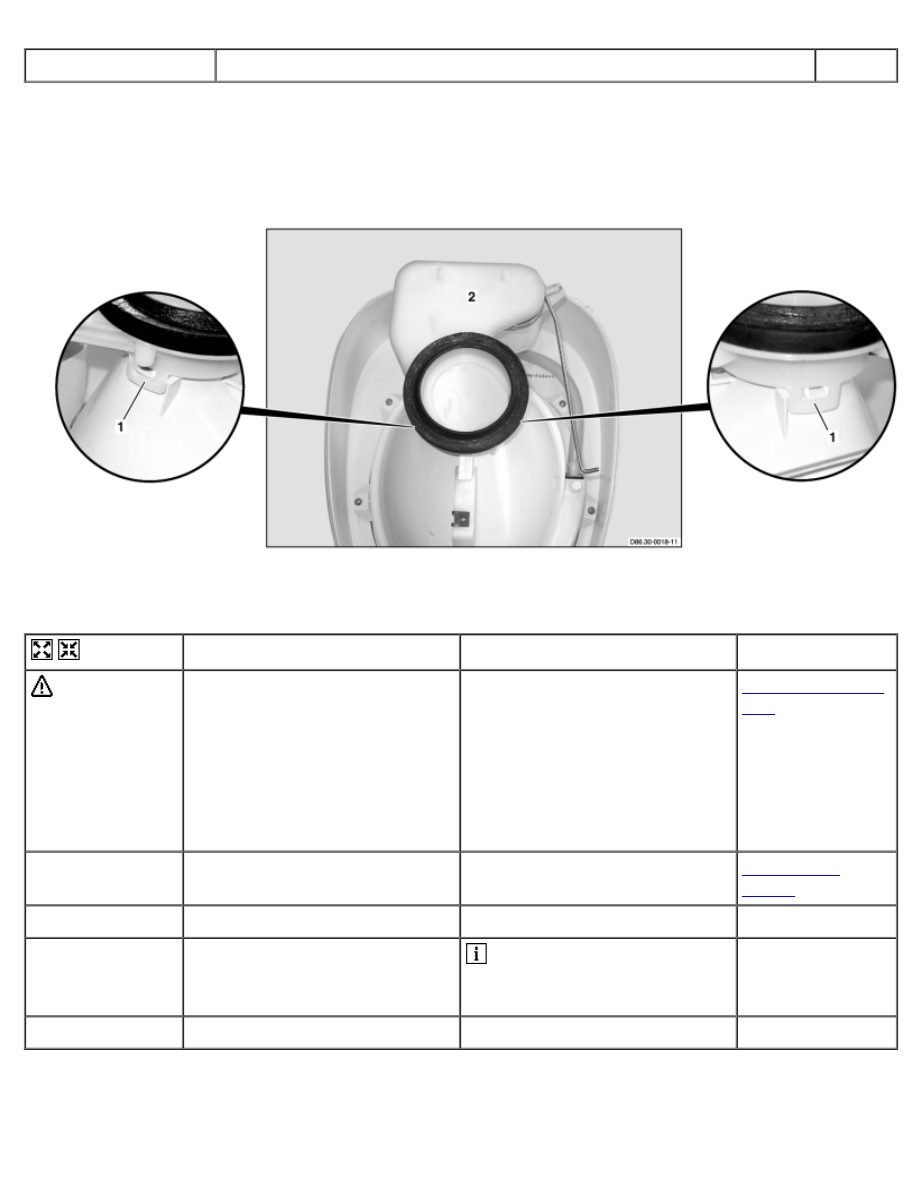

Remove/install toilet slide

28.4.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.30-0019-08

1 Retaining lug



2 Slide



Remove/Install





 Danger!

Risk of explosion caused by the
ignition of methane gas exiting
from components of the black
water system and gray water
system. Risk of injury caused
by burns to the skin and eyes
and by the inhalation of methane
gas or by skin contact with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Remove toilet top section



AR86.30-D-
0085A

2

Release retaining lugs (1)





3

Remove slider (2)

 Installation: Check sealing

rings for damage, replace if
necessary.



4

Install in the reverse order





AR86.30-D-0090A

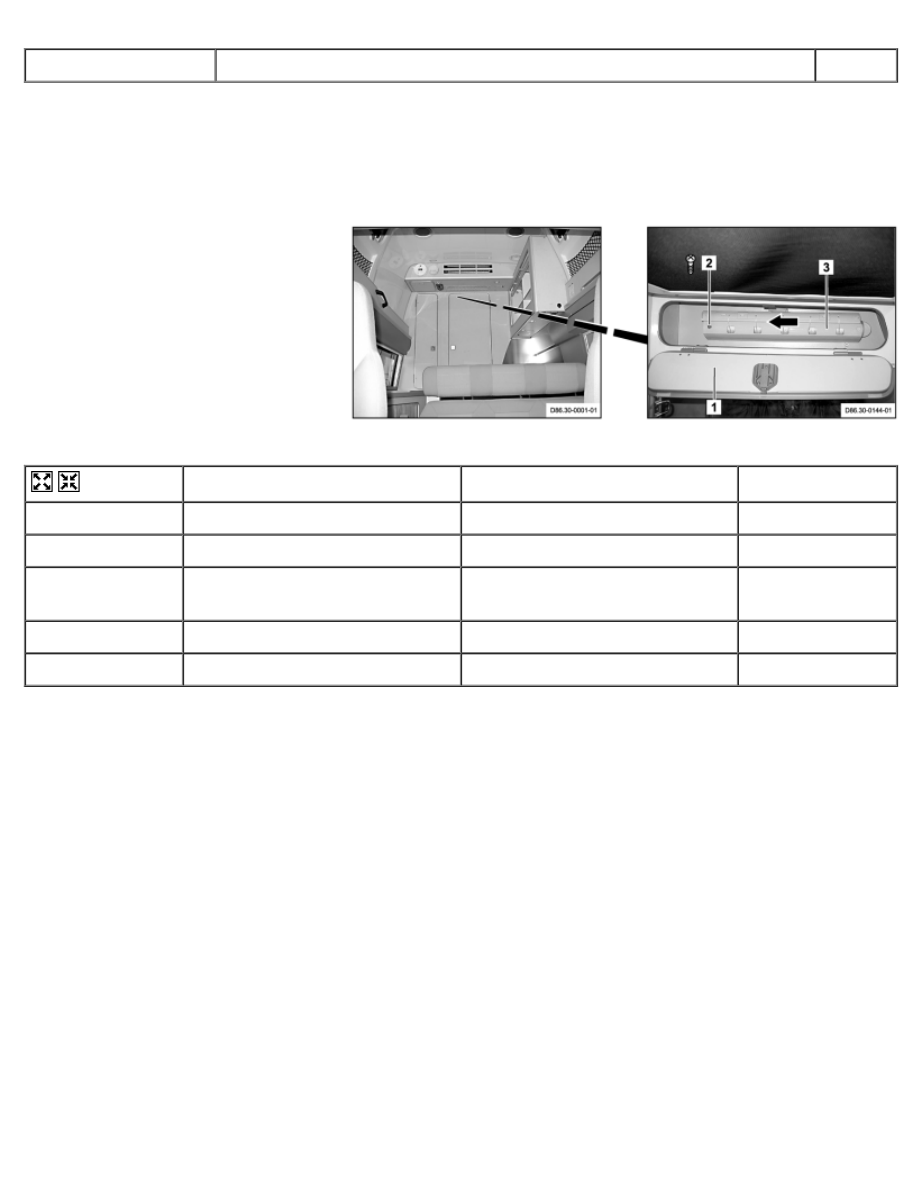

Remove/install extendable clothes line

8.7.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

1 Flap
2 Screw
3 Clothes line







D86.30-0145-04



Remove/Install





1

Open flap (1)





2

Unscrew bolt (2).





3

Slide clothes line (3) to left
(arrow)





4

Remove clothes line (3)





5

Install in the reverse order





AR86.30-D-0100A

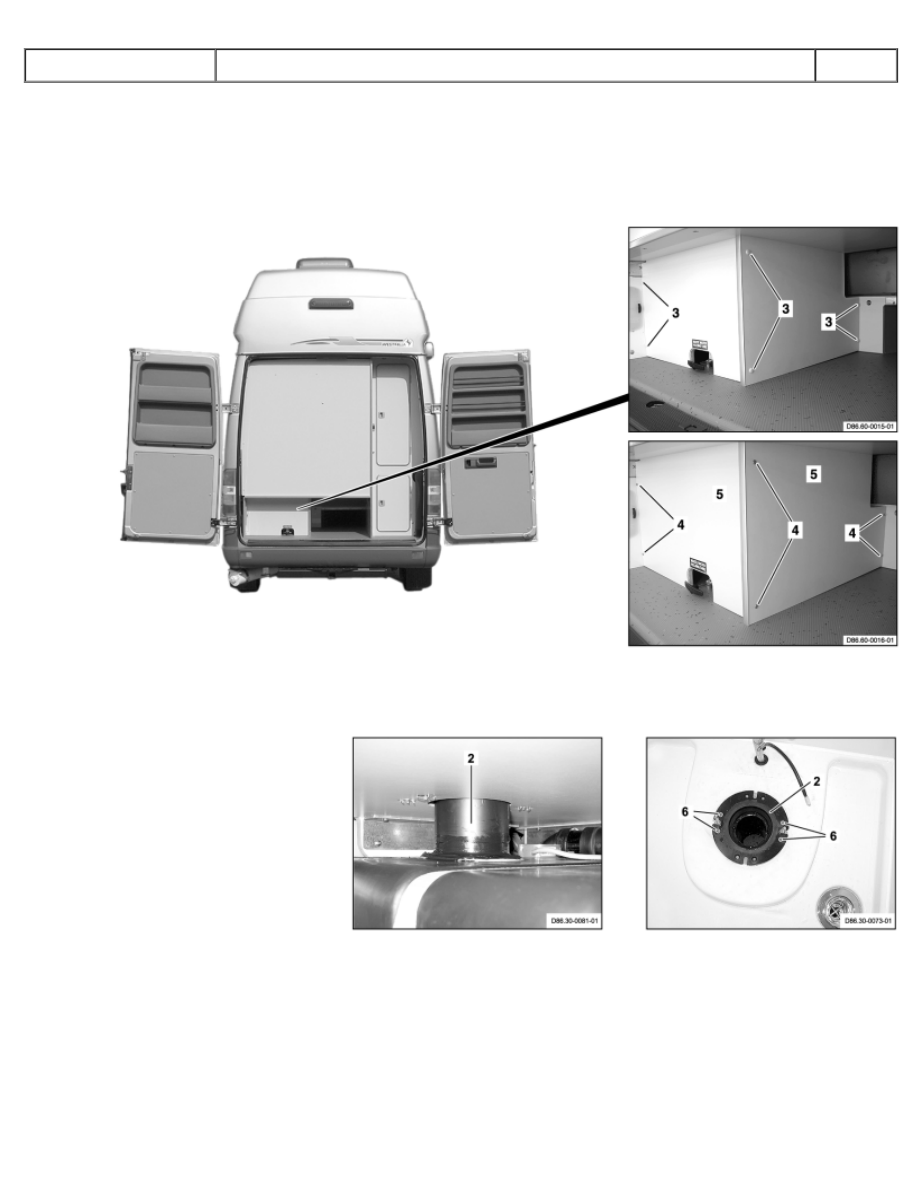

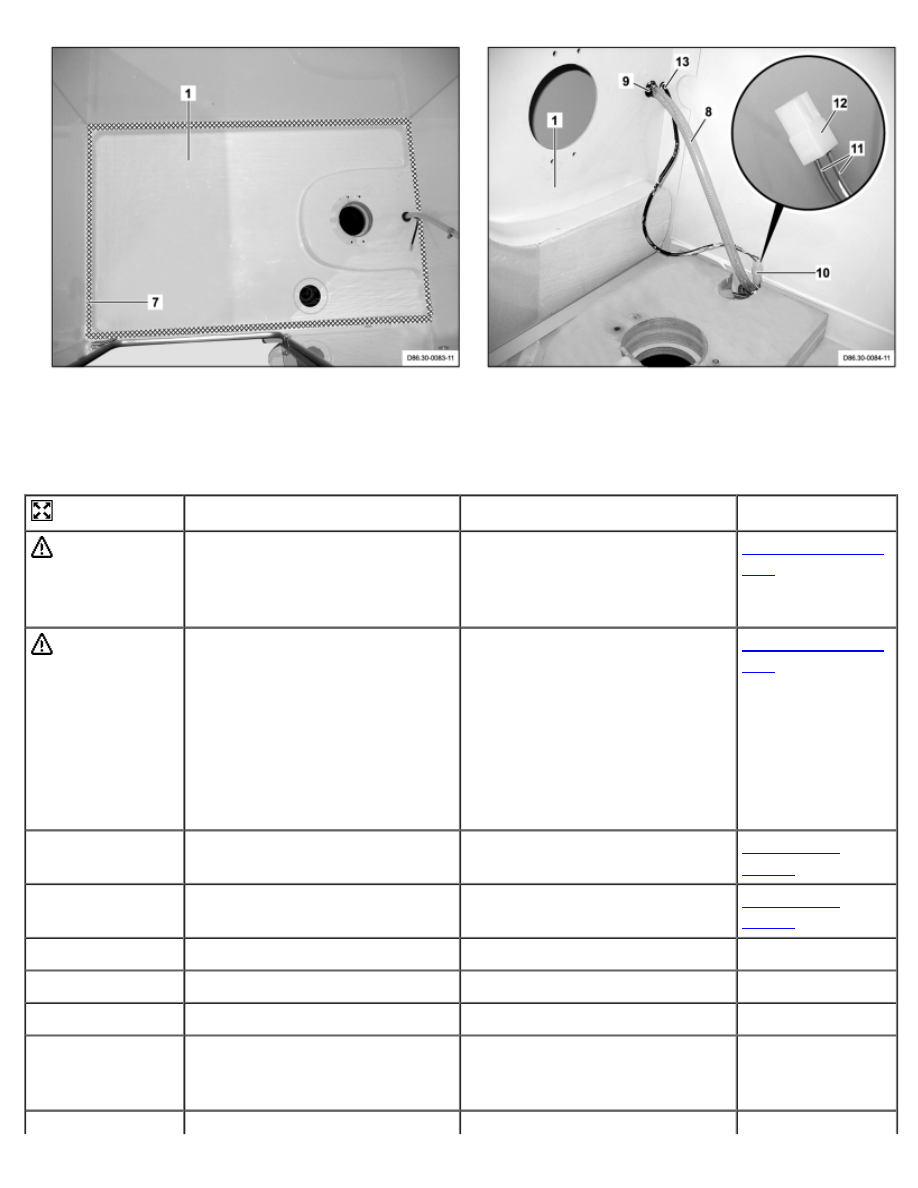

Remove/install shower tray

14.5.04

MODEL  903.662




with CODE (ZU8) National version for USA





with CODE (Z29) "James Cook" touring camper, NAFTA

D86.60-0017-09

3 Caps



4 Bolts



5 Covers

2 Fitting
6 Bolts







D86.30-0082-04

D86.30-0085-08

1 Shower tray
7 Sealing compound
8 Hose



9 Grommet
10 Electrical connector
11 Electrical lines



12 Electrical connector
13 Grommet

Remove





 Danger!

Risk of injury caused by
scraping or cutting body parts on
sharp vehicle parts

Always wear protective gloves
when working on or near sharp
and non-deburred vehicle parts.
Deburr repair panels.

AS00.00-Z-0017-
01B

 Danger!

Risk of explosion caused by
the ignition of methane gas
exiting from components of the
black water system and gray
water system. Risk of injury
caused by burns to the skin and
eyes and by the inhalation of
methane gas or by skin contact
with feces.

Wear protective respiratory
masks, protective gloves and
safety glasses. Before
commencing any work, ensure
that all sources of ignition have
been removed and the black
water system has been
completely emptied.

AS86.00-Z-0003-
01A

1

Remove toilet



AR86.30-D-
0074A

2

Remove sanitary block wash
basin



AR86.60-D-
0009A

3

Remove caps (3)





4

Remove bolts (4).





5

Remove covers (5)





6

Remove sealing compound
between excrement tank and
fittings (2)
