Дисбаланс шин

От технического состояния колесного узла во многом зависит эксплуатационная надежность автомобиля и безопасность движения.

Одна из основных причин, существенно влияющих на техническое состояние колесного узла, — его неуравновешенность, т. е. дисбаланс, величина которого может колебаться в процессе эксплуатации автомобиля довольно в широких пределах. Дисбаланс шин и колес увеличивает вибрацию и затрудняет управление автомобилем, снижает срок службы шин, амортизаторов, рулевого управления, увеличивает расходы на обслуживание, ухудшает безопасность движения.

Самое большое влияние на суммарную величину дисбаланса колесного узла оказывает шина, так как она наиболее удалена от центра вращения и имеет значительную массу. При высоких скоростях движения дисбаланс может стать причиной больших динамических нагрузок, вызывающих преждевременный износ и поломки деталей. В процессе эксплуатации дисбаланс может сильно возрасти вследствие неравномерного износа шин, ремонтных воздействий, повреждения и биения колес.

В зависимости от расположения неуравновешенных масс различают статический и динамический дисбаланс. Колесо будет считаться уравновешенным, если его ось вращения 00 совпадает с осью инерции 0'0'. Это означает, что центр тяжести (Ц.т) колеса лежит на этой оси.

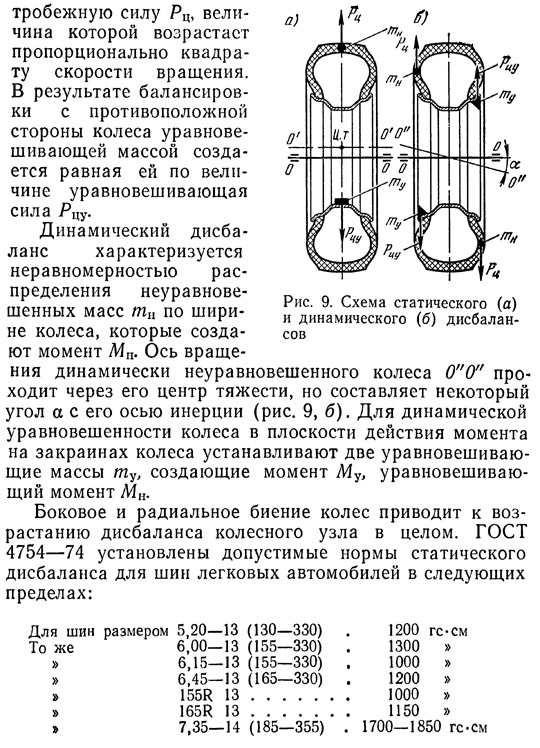

Под статической неуравновешенностью подразумевается такая неуравновешенность, при которой ось инерции колеса параллельна оси вращения, но не совпадает с ней (рис. 9, а). В этом случае неуравновешенная масса my уравновешивается одной массой ту, расположенной в плоскости, перпендикулярной оси вращения и с диаметрально противоположной стороны колеса. Центр тяжести колеса лежит в этой плоскости. Неуравновешенная масса при вращении колеса создает цен

Для бескамерных шин допускается увеличение дисбаланса до 8%* Каждая шина в наиболее легкой точке должна иметь балансировочную метку, нанесенную специальной краской в виде кружка диаметром 5—10 мм. Допустимое радиальное биение шин установлено в 1мм,
боковое не более 1,5 мм. Балансировка шин обязательна после их ремонта, так как величина несбалансированных отремонтированных шин может превысить допустимый дисбаланс в несколько раз.

Дисбаланс ступиц, тормозных барабанов и колес устраняется с помощью дополнительных грузиков, привариваемых на нерабочих поверхностях этих деталей. Для балансировки колес с шинами в сборе применяют балансировочные грузики определенной массы, которые крепят на ободе. Количество уравновешивающих грузиков не должно превышать трех.

Дисбаланс на колесах автомобиля наблюдается всегда. Балансировка колес не исключает появления дисбаланса вновь, но существенно снижает его величину. Балансировке на стационарном станке подлежат колеса в сборе с шиной при втором техническом обслуживании (ТО-2) автомобилей, после каждого демонтажа шин. Если дисбаланс не приводится в допустимые пределы установкой трех грузиков, то необходимо изменить положение шины относительно этого }*се обода или установить ее на другой обод.

Отрицательное влияние дисбаланса прогрессивно возрастает с увеличением скорости движения автомобиля.

Колеса автомобилей1 балансируют на балансировочных станках. Величины и координаты дисбаланса измеряют с помощью механических, электрических, оптикоэлектрических и электронных устройств. Дисбаланс можно замерять как при снятии колеса, так и непосредственно на автомобиле.

Для балансировки колес легковых автомобилей выпускаются стационарные балансировочные станки модели К-121, а для балансировки колес непосредственно на автомобиле — передвижные модели К-125.
