Трактор ДТ-175С. ДИАГНОСТИРОВАНИЕ - ЧАСТЬ 2
Переносной комплект КИ-13901 предназначен
для диагностирования тракторов во время проведения ТО-1 и ТО-2, а также
при заявочном диагностировании для определения неисправностей дизеля,
его систем и других механизмов трактора непосредственно в полевых
условиях. Комплект состоит из следующих приборов и приспособлений,
которыми можно измерять до 36 параметров технического состояния:
— приспособление КИ-9912 для определения степени загрязненности масляной
центрифуги;
— тестер Ц-4324 для проверки состояния
электрооборудования;
— нагрузочная вилка для определения степени заряженности аккумуляторной
батареи;
—- прибор КИ-9917 для проверки действия форсунок (без снятия их с
дизеля), степени изношенности плунжерных пар топливного насоса и
герметичности его нагнетательных клапанов;
—- сигнализатор ОР-9928 засоренности воздухоочистителя;
—• приспособление КИ-9918 для проверки зазоров в клапанах механизма
газораспределения дизеля;
— устройство КИ-8920 для определения натяжения ремней вентилятора;
— тахометр Т-41-110-Р для определения частоты вращения коленчатого вала
дизеля и ВОМ, проверки технического состояния всережимного регулятора, а
также автомата включения и отключения пускового двигателя;
— автостетоскоп для определения мест расположения источников посторонних
шумов и стуков в агрегатах и механизмах трактора (в кривошипно-шатунном
механизме, механизме гидрораспределения и др.);
— устройство КИ-4870 (дифференциальный водяной манометр) для проверки
герметичности впускного воздушного тракта дизеля. Оно состоит из корпуса
1 (рис. 102), в котором установлена стеклянная трубка 2 с запорным
вентилем 3 и полость 5, заполненная жидкостью. Полость 5 трубкой 4
соединена со сменными наконечниками 6;
— плотномер для определения плотности и уровня электролита в
аккумуляторной батерее;
— измеритель КИ-13903 натяжения гусеничной цепи.

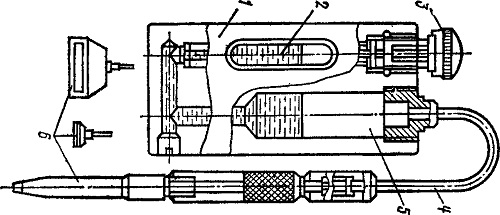

Рис. 102. Прибор для проверке герметичности
воздушного тракта дизеля:
1 — корпус; 2 стеклянная трубка; 3 — запорный вентиль: 4 -
соединительная трубка; 5 — полость: 6 — сменные наконечники.
Комплекты КИ-13919 и КИ-13920 применяют при
ТО-3 и окончании межремонтной наработки тракторов. В них больше приборов
и они более сложные. С их помощью определяют состояние основных
сопряжений сборочных единиц и агрегатов трактора при назначении вида
ремонта, а также устанавливают остаточный ресурс агрегатов и объем
необходимых профилактических работ ТО и ремонта. Стационарный комплект
КИ-13919 используют в ЦРМ хозяйств и ремонтно-технических предприятиях
РАПО.
На станциях технического обслуживания применяют
стационарный комплект КИ-13920.
Эти комплекты также выпускают в виде передвижных установок на шасси
автомобилей УАЗ-452 (КИ-13905), «Москвич» (КИ-13925) и на шасси
автомобилей ГАЗ-51А (МПР-8172) или ГАЗ-52-01 (МПР-9924).
Число обслуживаемых тракторов — до 200, зерноуборочных комбайнов — 40,
число измеряемых параметров — до 100, обслуживающий персонал — 2
человека (мастера-наладчики).
