121. Типы полов кабин лифтов и предъявляемые к ним требования

121. Типы полов кабин лифтов и предъявляемые к ним требования

Полы в кабинах делают двух типов: подвижные (с воздействием на подпольные контакты) и неподвижные. Подвижное а о л служит для переключения из кабины системы управления лифтом с наружной на внутреннюю. При появлении в кабине пассажиров пол под их тяжестью опускается на 5—10 мм и воздействует на контактную систему, включай управление из кабины. Освобожденный от нагрузки пол под действием пружин возвращается в исходное положение, включая наружную систему управления лифтом. Подвижной пол может быть с креплением на петлях и с параллельным перемещением щита. Первый крепится к неподвижной раме шарнирно, на петлях, поэтому для проверки воздействия на подпольные контакты груз массой 15 кг следует установить на расстоянии не более 300 мм от порога. Вертикальный ход пола допускается 10—20 мм (рис. 20). Пол с параллельным перемещением щита крепится на кронштейнах механизма подвижного пола н не связан с неподвижными конструкциями кабины. Зазоры между стенками купе и подвижным полом составляют 3—5 мм. Под действием груза пол перемещается только в вертикальной плоскости, затем возвращается в исходное положение пружиной или специальным грузом (рис. 21).

Согласно «Правилам устройства и безопасной эксплуатации лифтов» Госпроматом надзора СССР подвижной пол кабины выполнен из одного щита. Размеры щита должны быть такими, чтобы ширина неподвижной части пола (рамки) с боковых и задней
сторон кабины не превышала 25 мм. Щит имеет ход не более 20 мм и полностью перекрывает порог двери кабины по всей ее ширине. У кабин, оборудованных подвижным полом, при раздвижных дверях и системе управления, предусматривающей движение кабины только с закрытыми дверями, порог (нижние направляющие дверей) пола допускается выполнить неподвижным. Под порогом кабины лифтов (кроме малых грузовых) во всю ширину двери установлен вертикальный щит заподлицо с передней кромкой порога или заподлицо с подвижным полом. Высота щита должна быть не менее 150 мм, а у лифтов с дверями шахты, открываемыми посредством привода до полной остановки кабины, — не менее 300 мм

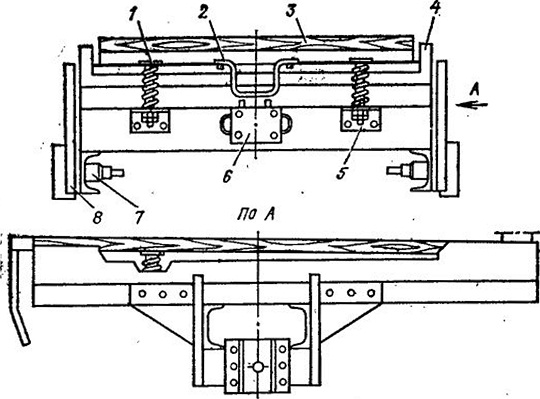

Pис. 20. Устройство е креплением пола кабины на петлях
1 — верхний упор пружины: 2 — кронштейн; 3 — пол; 4— обвязка; 5 —нижний упор; 6 — подпольный контакт; 7 —башмак каркаса кабины; 8 —стояк

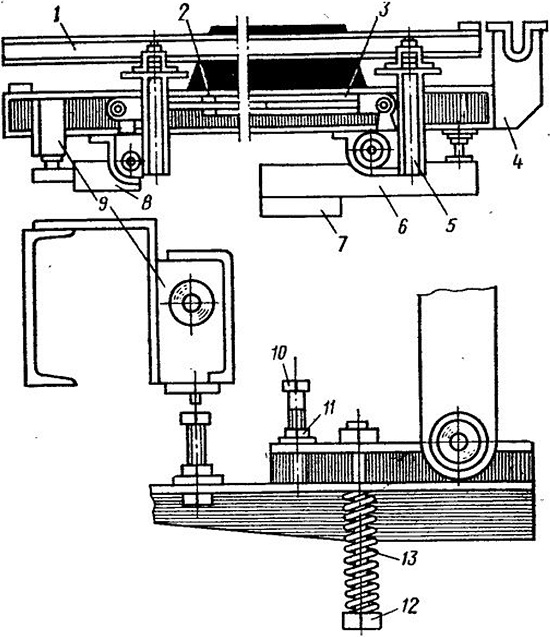

Рис. 21. Устройство плавающего пола кабины с параллельным перемещением щита
1 — щит пола; 2 — регулировочная муфта; 3 — тяга; 4 — порог; 5 — кронштейн; 6 — рычаг; 7 — груз; 8 — нажимной рычаг; 9 — подпольные блок-контакты; 10 — болт для регулирования горизонтального положения рычага; 11 — контргайка; 12 — болт для регулировки зазора между контактами; 13— пружина
