Техника для уплотнения грунтов и материалов дорожных одежд вибрацией



Процесс уплотнения вибрированием состоит в том, что частицам материала сообщаются колебания, благодаря которым уменьшается трение между ними. В результате смесь становится подвижной и частицы, перемещаясь под действием массы верхних слоев материала и массы вибратора, укладываются более компактно.


Вибратор и его основные характеристики. Виброколебания могут создаваться различными генераторами — электрическими, пневматическими и механическими, из которых последние наиболее распространены. На дорожных и, в частности, уплотняющих машинах применяются преимущественно механические вибраторы с вращающимися неуравновешенными массами — де-балансами. Элементарный вибратор такого типа показан на Рис. 83, а.

Рис. 83. Схемы дебалансыых вибраторов:
а — элементарного вибратора; 1—вал;, 2 —дебаланс; г — эксцентриситет; б и в — вибраторов ненаправленного и направленного действия; Р — возмущающая сила; со — угловая скорость; г — схема положений дебалансов: 1 — при движении вперед; 2 — при работе на месте; 3 — при движении назад

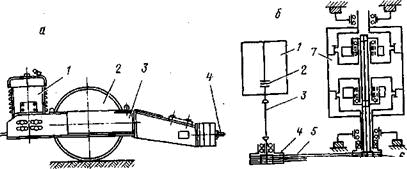

Рис. 84. Прицепной вибрационный каток Д-603:
а — общий вид; 1 — двигатель; 2 — вибровалец; 3 — рама; 4 — прицепное устройство; б — кинематическая схема: 1 — двигатель; 2 — муфта сцепления;, 3 — карданный вал; 4, 5 и 6 — клиноременная передача; 7 — вибратор
