Вибрационные уплотняющие грунт машины

Вибрационные уплотняющие грунт машины

Машины, оборудование и инструменты для добычи и переработки каменных материалов
Способ уплотнения вибрированием по сравнению с уплотнением укаткой и трамбованием дает лучшие показатели по качеству уплотнения, толщине уплотняемого слоя и производительности.
Вибромашины уплотняют грунт вибрированием с частотой, приближающейся к частоте собственных колебаний машины (для грунта— 1000—1500 в минуту). Близость частоты собственных колебаний грунта к частоте колебаний, создаваемых машиной, вызывает явление резонанса, вследствие чего значительно уменьшается трение между частицами грунта. В результате этого явления под действием динамических нагрузок разрушается первоначальная структура грунта, отдельные частицы внутри уплотняемого слоя начинают двигаться и, перемещаясь, заполняют пустоты между частицами, увеличивая плотность грунта.
Устройство вибрационной машины для уплотнения грунта показано на рис. 1. Основанием этой машины является массивная металлическая плита, на которой на пружинных или резиновых амортизаторах монтируются двигатель внутреннего сгорания или электродвигатель, возбудитель колебаний (вибратор) с дебалансами, силовая передача и механизм управления.

В процессе работы вибрационная машина перемещается за счет горизонтальных составляющих возмущающих сил вибратора.

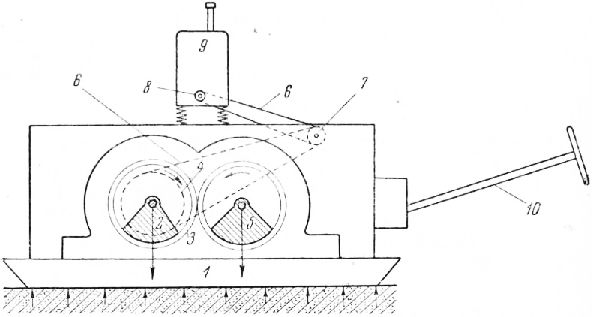

Рис. 1. Вибромашина для уплотнения грунта:
1 — плита; 2 и 5 — дебалансные грузы; 3 — шестеренчатая передача; 6 — цепь; 4, 7 и 8— звездочки; 9 — двигатель; 10 — рукоятка управления

При транспортировке машину устанавливают на колесный ход.

Основной частью вибрационной машины является вибратор (возбудитель колебаний), при помощи которого создаются колебания рабочего органа (плиты).

В вибраторе возмущающая сила возникает в результате вращения неуравновешенных масс — дебалансов.

Вибратор совершает несколько тысяч колебаний в минуту и передает эти колебания земляной массе.

Вибрационным способом хорошо уплотняются только несвязные грунты (песчаные, супесчаные, гравелистые) и щебень. Связные грунты (глина и др.) плохо поддаются действию вибрации и уплотняются слабо.

Новый способ уплотнения — виброударный. Этим способом можно уплотнять и связные грунты. Воздействие на грунт вибрации чередуется с ударами по грунту. При этом получается большой эффект, так как при ударе воздействуют на грунт с ослабленными связями между частицами.
