содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..

РЕМОНТ И ОКРАШИВАНИЕ СТАЛЬНЫХ КРОВЕЛЬ

Окрашивание стальных кровель производится вручную кистями и с помощью различных механизмов, распыляющих масляные краски.

Окрашивание предохраняет кровлю от быстрого разрушения. Масляная краска оставляет на кровле прочную водонепроницаемую пленку.

Качество любой окраски, и в особенности окраски кровли, во многом зависит от соблюдения правильной технологии.

Быстрый износ красочной пленки на кровле происходит от совместного влияния на нее воздуха, воды, углекислоты, сероводорода, пыли, песка и дыма. Так, углекислота воздуха, соединяясь с влагой, ускоряет разрушение красочного слоя. Сероводород в большинстве случаев обесцвечивает некоторые краски и отрицательно

влияет на красочный слой. Пыль и песок, увлекаемые ветром, чаще всего производят механические воздействия, истирая с течением времени красочную пленку. Дым в основном загрязняет окрашенные поверхности. При очистке кровли от загрязнений и снега красочный слой дополнительно повреждается от трения по нему лопатой или метлой.

Выцветание краски также относится к явлениям ее износа. Поэтому следует применять такие краски, которые не выцветали бы от действия солнечных лучей. Поверхность кровли должна быть окрашена гладко, чтобы на ней не задерживались пыль и песок.

Потеря эластичности красочного слоя происходит от некачественного материала, неравномерного нанесения слоев краски, применения крупномолотых пигментов. Пузыри на красочном слое образуются от окраски недостаточно сухих поверхностей, плохой очистки их от загрязнений и копоти, от нанесения краски на непросохшие грунтовку и шпаклевку. Неравномерность толщины красочного слоя приводит к образованию трещин, так как тонкие слои высыхают быстрее толстых.

Правильно нанесенная масляная краска, приготовленная на хорошей олифе, после высыхания имеет блестящую поверхность. По мере разрушения краски блеск ее постепенно теряется, она начинает давать трещины, и происходит отслаивание краски. Кроме того, стальная кровля, нагреваясь от солнечных лучей, расширяется и разрывает устаревший красочный слой, потерявший эластичность. Таким образом на красочной пленке образуется большое количество мелких трещин. В трещины попадает вода, сталь начинает ржаветь, и требуется новая окраска.

Необходимо указать, что правильное и прочное окрашивание кровли производится за три, минимум за два раза. Окрашивание за один раз не достигает цели и приводит в конечном счете лишь к перерасходу материалов и рабочей силы.

Стальные кровли и водосточные трубы окрашиваются периодически.

Перед окраской кровлю необходимо тщательно подготовить. Для этого сначала очищают ее от пыли, загрязнений и ржавых мест. Пыль и загрязнения тщательно

сметают за два раза: сначала жесткой, а затем мягкой метлой или щеткой. Ржавые места очищают стальными щетками, сметают пыль и тут же закрашивают. После этого кровлю осматривают для обнаружения трещин и пробитых мест. Осмотр лучше производить в солнечный день, когда даже самые мельчайшие отверстия будут хорошо заметны. Занимаются этим делом два человека: един с чердака, вооруженный длинной палкой, а другой на крыше с куском мела. Обнаружив отверстие, рабочий с чердака стучит по нему палкой. Рабочий на крыше обводит отверстие мелом. Закончив осмотр кровли, приступают к устранению обнаруженных повреждений.

Ремонт кровли выполняют в следующем порядке: замазкой заделывают кромки кровли, трещины на гребнях н швах и тщательно сглаживают их ножом, чтобы на них не задерживалась вода.

Для приготовления замазки берут сухой, просеянный через частое сито мел и натуральную олифу. Замазка, приготовленная на сыром меле, плохо прилипает к металлу, а после высыхания не имеет достаточной прочности и легко осыпается.

Лучше всего приготовлять замазку для ремонта кровель из сухого горячего мела и подогретой натуральной олифы.

В горячую олифу постепенно всыпают при помешивании совершенно сухой мел, где он и находится в течение 20 минут. Затем эту массу выкладывают на фанеру, добавляют в нее мел и перемешивают руками до нужной густоты. Такая замазка, высыхая, обладает высокой прочностью.

Отверстия на кровле заклеивают, накладывая заплаты из брезента или мешковины. Для этого разводят тертый железный, а лучше свинцовый сурик на натуральной олифе, но несколько гуще, чем для обычной масляной краски. В приготовленный состав кладут совершенно сухие материалы, нарезанные для заплат, и выдерживают 10—15 минут, пока они не пропитаются масляным составом.

Вынув из сурика заплаты, их отжимают и накладывают на ранее закрашенные места, тщательно приглаживая руками или приторцовывая жесткой кистью. Особо

тщательно следует приглаживать края. Через 5—7 дней заплаты просохнут, и можно приступать к окраске.

Наилучшим временем для окрашивания кровли считается ранняя весна или осень, когда погода стоит теплая и сухая, но не жаркая. Если приходится окрашивать кровлю в жаркое летнее время, то работу следует приурочивать ко второй половине дня, когда солнечные лучи греют не так сильно.

Красить кровли рано утром или поздно вечером по росе не рекомендуется. При дождливой погоде работать на кровле вообще запрещается.

Автор настоящей книги многократно проводил окраску стальных кровель в жаркое время года, причем выполненные окраски отличались хорошим качеством. Было замечено также, что при окрашивании по нагретой солнцем кровле краски требуется на 25% меньше существующих норм, так как она разжижается и ложится более тонким слоем. Работать по нагретой кровле легче: нажим на кисть уменьшается, что значительно повышает производительность труда.

Для окрашивания 1 кв. метра кровли за один раз требуется в среднем охры 180—200 г, мумии 70—90 г, сурика железного 34—50 г, медянки 250—280 г.

Из приведенных данных видно, что самой выгодной по расходу краской следует считать сурик, однако по долговечности он значительно уступает медянке.

Медянка — искусственная минеральная краска голубовато-зеленого цвета — обладает малой укрывистостью. В малярных работах, в частности при окраске кровель, в чистом виде она не применяется. Ее используют только в смеси с тертыми свинцовыми белилами. На 5 кг свинцовых белил берут 1 кг медянки, тщательно перемешивают и растирают с олифой до необходимой для работы густоты.

В настоящее время медянка выпускается заводами в виде готовой пасты с белилами.

Большую роль для качества красочного покрытия играет густота наносимой краски. При окрашивании кровли первый раз краска должна быть жиже, чем при окрашивании в последующие разы. Поэтому для первой окраски на 1 кг густотертой краски берут 0,6—0,7 кг олифы. Жидкая краска лучше прилипает к кровле и

проникает во все поры. Для второй и последующей окрасок на 1 кг густотертой краски берут 0,4—0,5 кг олифы.

Окрашивание во второй раз должно выполняться через 8—10 дней после первого. Масляная краска полностью высыхает в среднем лишь через 10 дней. Соблюдение соответствующего режима просыхания красочных слоев повышает качество окраски.

Техника окрашивания кровли такая же, как и при окрашивании стен и потолков. При нормальном нажиме на кисть весом 400 г можно окрасить одной кистью 600—800 кв. метров кровли. На новой кровле кисть изнашивается меньше, на старой — больше. Следует стремиться к тому, чтобы уменьшить износ кисти и окрасить с ее помощью до 1000 кв. метров и более.

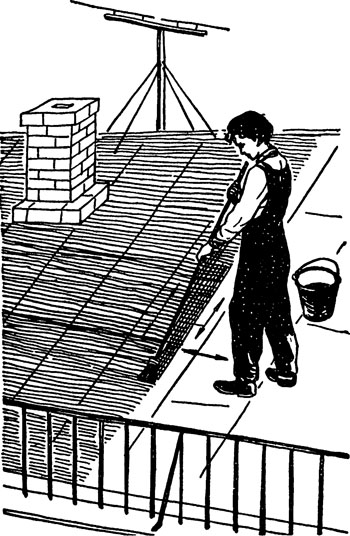

Рис. 45, Окрашивание стальной кровли.

При окрашивании крыш краска растушевывается вдоль ската. Прежде всего нужно окрасить спуски, а затем вести работу от конька к спускам (рис. 45). Краску следует набирать на кисть в небольшом количестве и растушевывать ее тонким слоем без грубых полос и подтеков.

Если после первого обметания и очистки от пыли кровля простояла длительное время, ее следует еще раз обмести мягкой метлой, а лучше щеткой, обходя заплаты, которые при небрежном обметании можно сорвать или поднять у них края, .

При окрашивании за два раза спуски и желоба надо обязательно красить три раза, так как краска на них изнашивается быстрее и они скорее приходят в негодность, чем кровля.

Работать на кровле надо в валенках или в обычной обуви, но с привязанными войлочными подошвами: они не скользят по металлу и не разрушают недавно нанесенный красочный слой.

Если крыши не имеют ограждающих решеток, необходимо привязываться веревкой за стропила, обрешетку или балки, но только не за печные трубы.

Окрашивание металлических труб производится точно так же, как и кровель.

содержание   ..  30  31  32  33  34  35  36  37  38  39  40  ..
