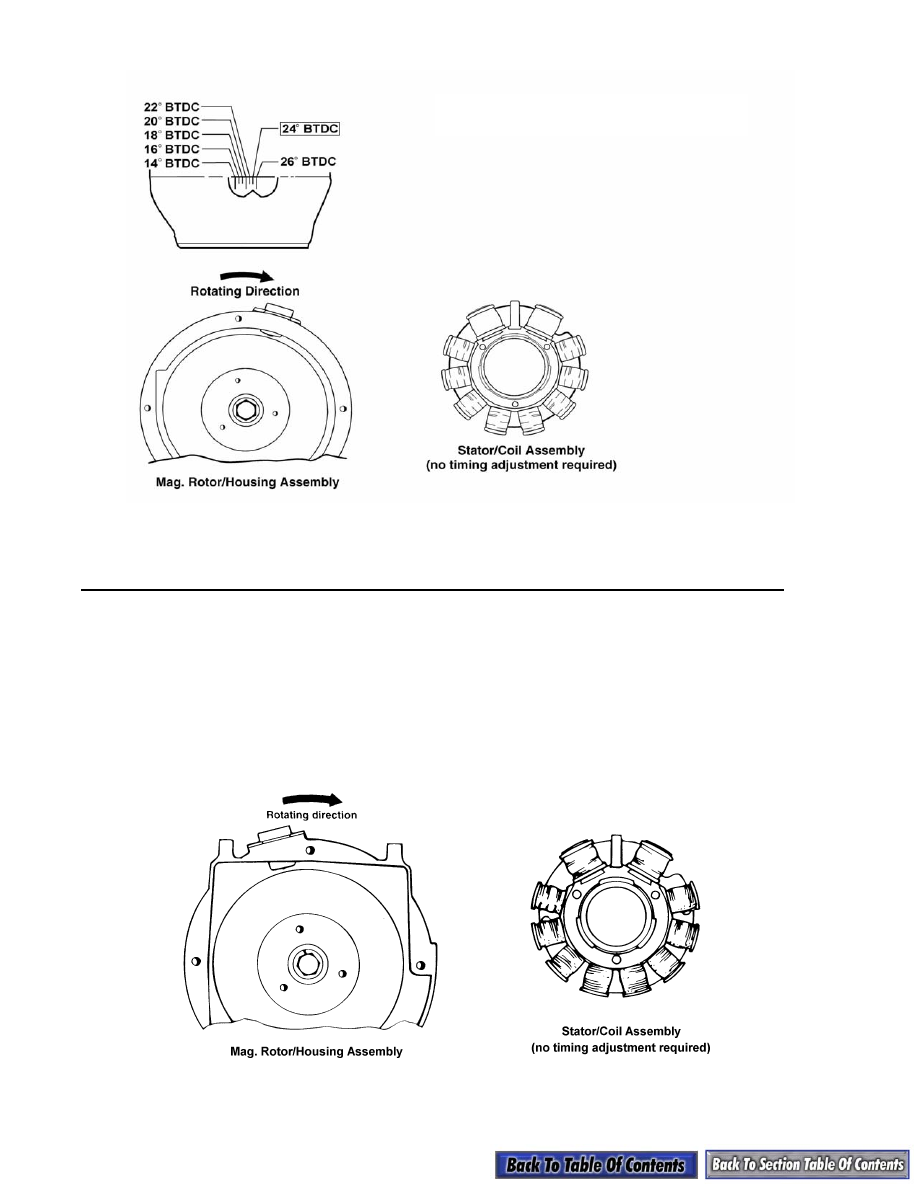

5-51

5

570 cc

732-629B

500 cc

731-248F

„

NOTE: For timing purposes on the 570 cc, use a dial

indicator and scribe a mark on the flywheel for 18°
BTDC.

Ignition Timing - Engine Warm
BTDC -18°/2000 RPM - 2.049 mm (0.081 in.)

„

NOTE: For timing purposes on the 500 cc, use a dial

indicator and scribe a mark on the flywheel for 25°
BTDC.

Ignition Timing
BTDC - 25°/2000 RPM - 3.671 mm (0.145 in.)

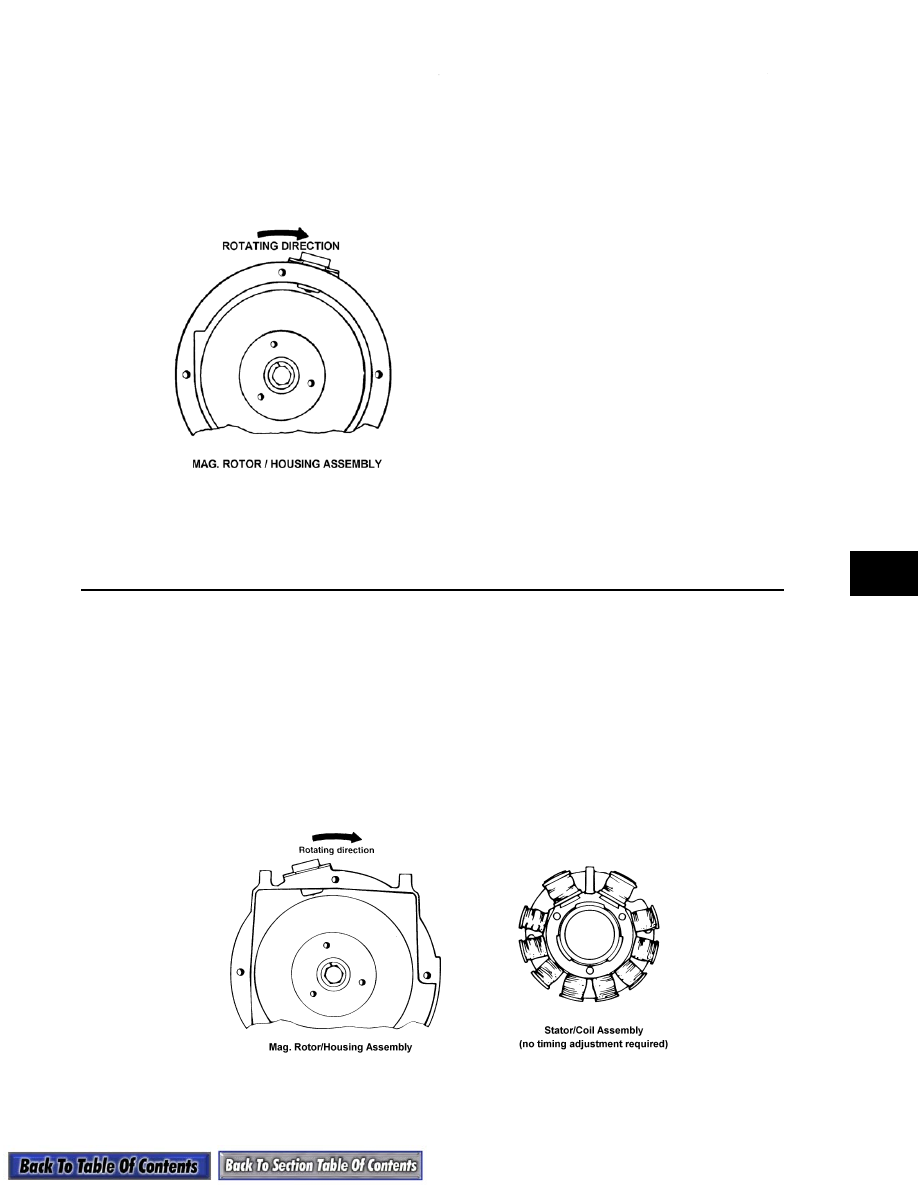

5-52

600 cc EFI

0734-459

600 cc (Triple)

731-248F

Ignition Timing

„

NOTE: For timing purposes on the 600 cc (Triple),

use a dial indicator and scribe a mark on the flywheel
for 18° BTDC.

Ignition Timing
BTDC - 18°/2000 RPM - 2.012 mm (0.079 in.)

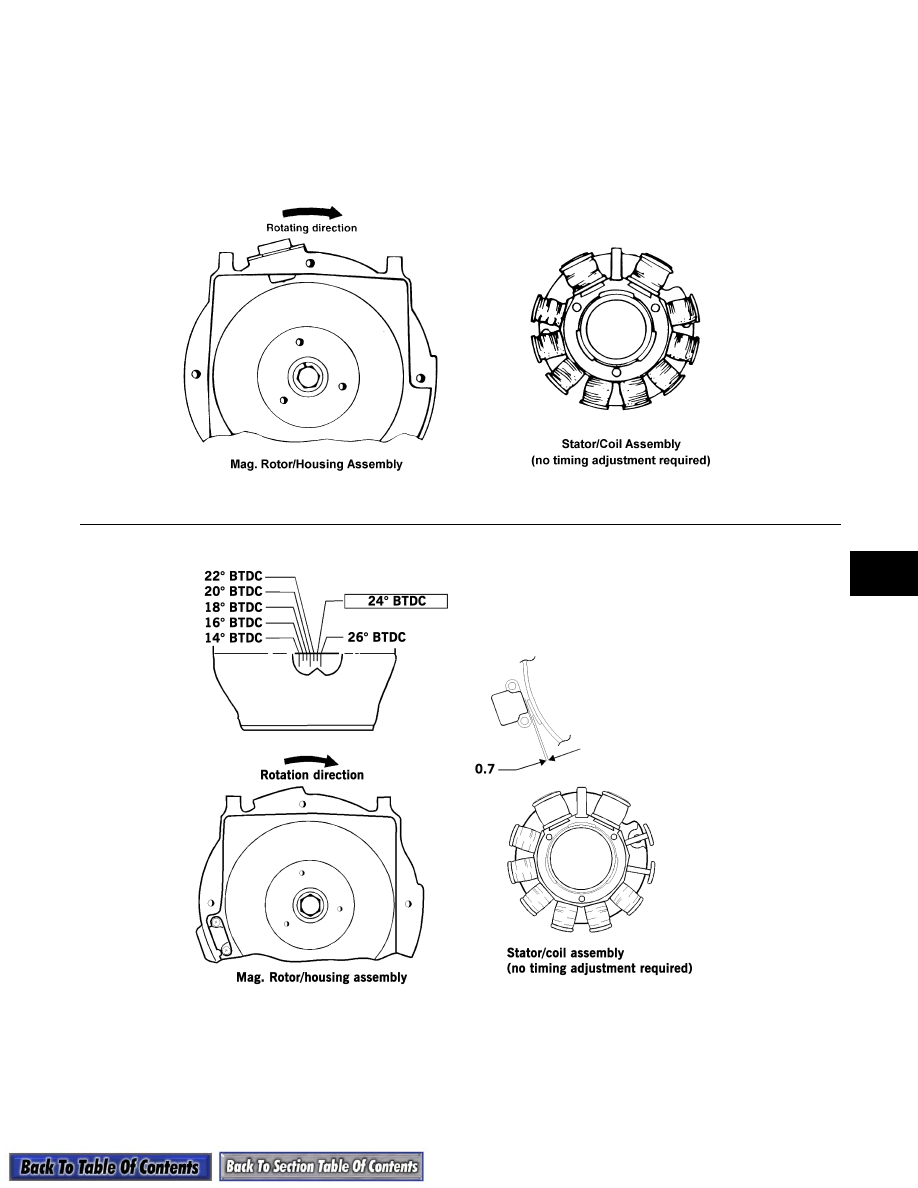

5-53

5

800 cc (Carbureted)

731-248F

600 cc (Twin - Carbureted)

733-584B

„

NOTE: For timing purposes on the 800 cc (carbu-

reted), use a dial indicator and scribe a mark on the fly-
wheel for 14° BTDC.

Ignition Timing
BTDC - 14°/2000 RPM - 1.417 mm (0.056 in.)

Ignition Timing

BTDC - 24°/2000 RPM - 3.390 mm (0.133 in.)

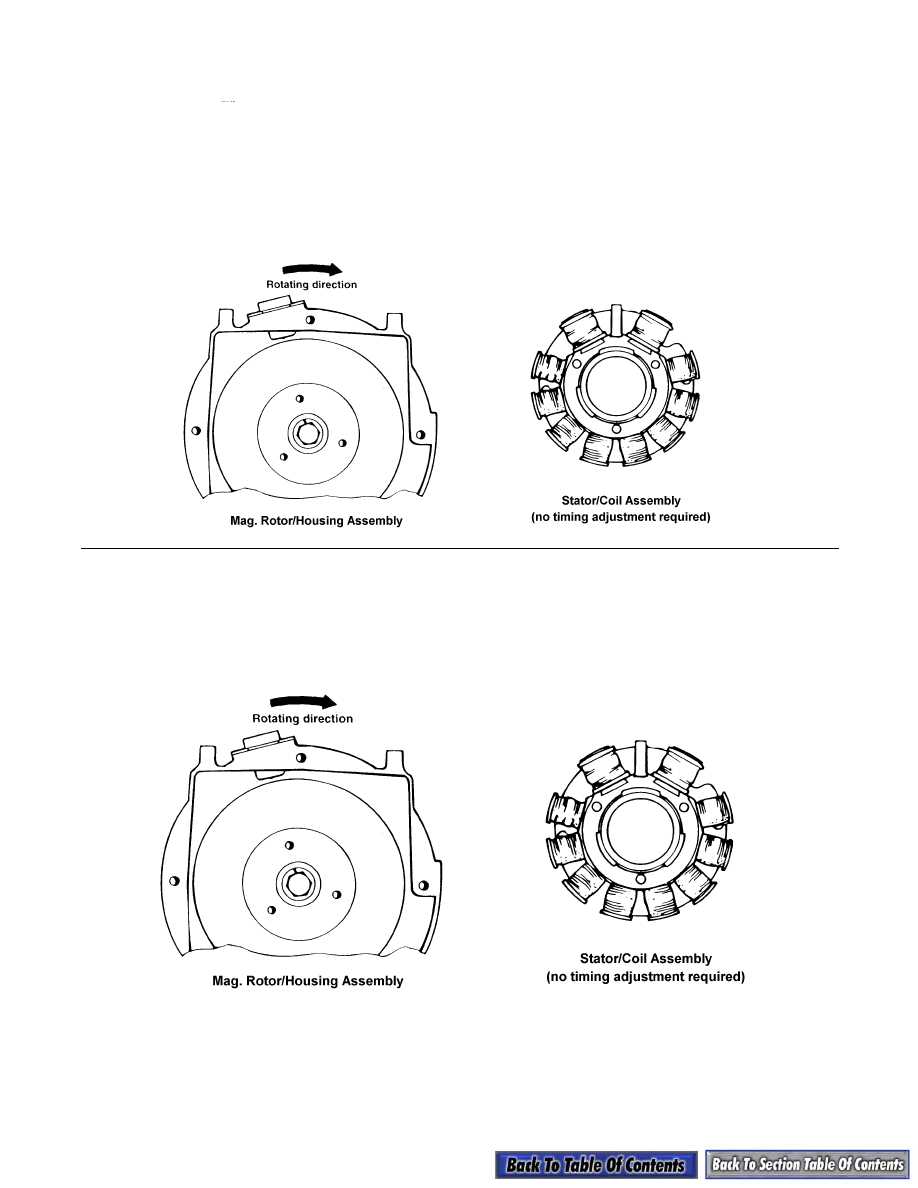

5-54

800 cc (EFI)

731-248F

1000 cc

731-248G

„

NOTE: For timing purposes on the 800 cc (EFI), use a

dial indicator and scribe a mark on the flywheel for 26°
BTDC.

Ignition Timing
BTDC - 26°/2500 RPM - 4.796 mm (0.189 in.)

Ignition Timing
BTDC - 16°/3250 RPM - 1.556 mm (0.061 in.)

„

NOTE: For timing purposes on the 1000 cc, use

a dial indicator and scribe a mark on the flywheel
for 16° BTDC.
