78

mmr200 9-133-001_a

mmr200 9-133-002_a

1.  Нижнее кольцо инструмента на одном уровне

с нижней частью накладки опорного полоза

9.  Считайте величину нагрузки, зафикси-

рованную с помощью верхнего кольца

инструмента.

mmr200 9-133-003_a

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10.  Полученное значение должно соот-

ветствовать данным, приведённым

в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

ВЕЛИЧИНА ПРОГИБА

40–50 мм

ПОЛУЧЕННОЕ ЗНАЧЕНИЕ

НАГРУЗКИ

7,3 кг

11.  Если  полученное  значение  не  со-

ответствует данным, приведённым

в таблице, отрегулируйте натяжение

гусеницы. Более подробная информа-

ция приведена в параграфе «РЕГУЛИ-

РОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ».

ВНИМАНИЕ

Слишком сильное натя-

жение гусеницы приводит к потере

мощности  и  чрезмерной  нагрузке

на компоненты подвески.
Регулировка натяжения гусеницы
1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Снимите колпачки задних катков (если

установлены).

mmr200 8-048-007_a

1. Колпачок правого заднего направляющего катка

3.  Ослабьте крепёжные болты задних

направляющих катков.

mmr200 8-048-008_a

1.  Болт крепления правого заднего направляюще-

го катка

4.  Вращением регулировочных болтов уста-

новите требуемое натяжение гусеницы.

mmr200 8-048-009_a

1. Правый регулировочный болт

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

79

5.  Если Вам не удаётся правильно отре-

гулировать натяжение гусеничной лен-

ты, обратитесь к дилеру Ski-Doo.

6.  Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

(48 ± 6) Н•м

7.  Проверьте центровку гусеницы, как

описано ниже.

Центровка гусеничной ленты

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на  опору  с  широким  основанием

и отражательным щитком. Убедитесь

в отсутствии людей поблизости и по-

зади снегохода. Не проворачивайте

гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут  неожиданно  вылететь  сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, чтобы

гусеничная лента начала медленно вра-

щаться. Длительность работы гусеницы

в таком режиме не должна превышать

5-ти секунд.
Проверьте симметричность положения

гусеничной ленты относительно накла-

док полозьев: расстояние между поло-

зьями и направляющими гребнями гусе-

ничной ленты должно быть одинаковым

с обеих сторон.

A01F05 A

1
2

3

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

Для регулировки центровки гусеницы вы-

полните следующее:

!



ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

1.  Снимите колпачок шнура безопасности

с контактного устройства.

2.  Ослабьте стопорные винты заднего

направляющего катка.

3.  Подтяните  регулировочный  болт

на той стороне движителя, где рас-

стояние между направляющими греб-

нями и опорным полозом наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

80

4.  Затяните контргайки.
5.  Затяните болты крепления направляю-

щих катков моментом (48 ± 6) Н•м.

!



ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляющего

катка и последующего заклинивания

гусеницы.

1

2

A05F0EB

ТИПОВОЙ ВАРИАНТ
1. Контргайка
2. Болт крепления направляющего катка

6.  Пустите двигатель и на малой скорости

движения гусеничной ленты проверьте

симметричность её положения относи-

тельно опорных полозьев.

7.  Опустите снегоход на опорную поверх-

ность.

8.  Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески
Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения.  Продолжительное  движение

снегохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.

Состояние ленточного

ограничителя
Проверьте  ленточный  ограничитель

на наличие трещин и признаков износа.

Проверьте затяжку резьбовых крепёж-

ных деталей. Проверьте состояние от-

верстий в ленточном ограничителе. При

необходимости заменить. Затяните гайку

крутящим моментом (9 ± 1) Н•м.
Смазка компонентов задней

подвески
Смажьте заднюю подвеску в местах рас-

положения пресс-маслёнок синтетиче-

ской смазкой SUSPENSION GREASE (P/N

293 550 033). Периодичность обслужи-

вания указана в разделе «РЕГЛАМЕНТ

ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ».

mmo2 011 -006-003_a

1. Пресс-масленки

mmo2 011 -006-004_a

1. Пресс-масленки

Проверка состояния рулевого

управления и передней подвески
Визуально проверьте затяжку крепёжных

элементов рулевого управления и перед-

ней подвески (рулевых тяг, наконечников

рулевых тяг, болтов крепления лыж и их

опор и т. п.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

81

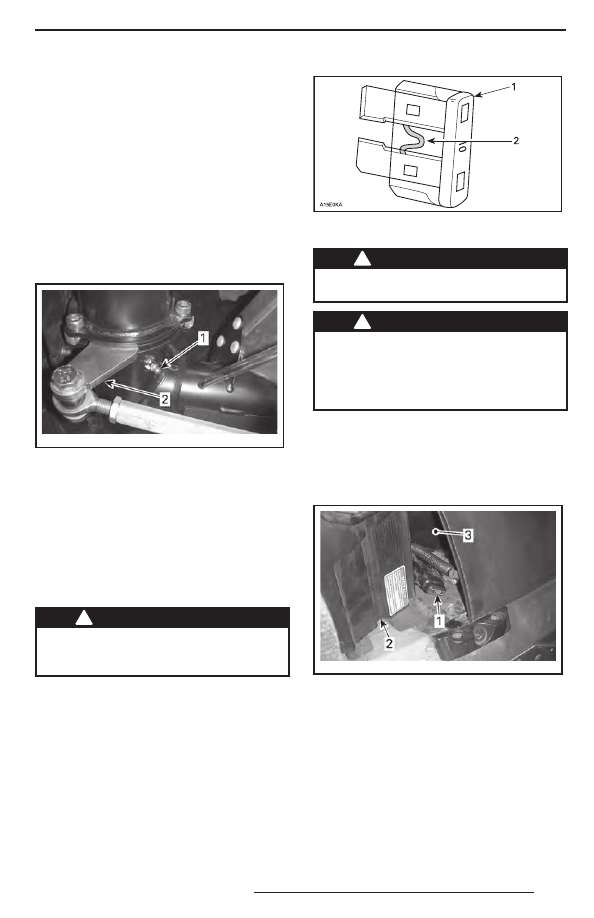

Смазка передней подвески
Используя  синтетическую  смазку

(P/N 293 550 033), смажьте переднюю

подвеску через пресс-масленки.
В общем случае для смазки достаточно

4–5 нажатий на нагнетатель смазки.
ПРИМЕЧАНИЕ: Если ввести слишком

большое количество смазки, она будет

выходить и попадать на компоненты пе-

редней подвески и рулевого управления.

Удалите избыточное количество смазки

во избежание её попадания на другие

части.

mmo2 010 -007-014_a

ЛЕВАЯ СТОРОНА
1. Пресс-маслёнка
2. Рулевой рычаг

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдосплав-

ных коньков. При обнаружении призна-

ков износа деталей обратитесь к автори-

зованному дилеру Ski-Doo.

!



ПРЕДОСТЕРЕЖЕНИЕ

Сильно  изношенные  лыжи  и/или

коньки  ухудшают  управляемость

снегохода.

Предохранители

Проверка предохранителей
Система электрооборудования защище-

на предохранителями.
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предохра-

нитель с более высоким номиналом.

!



ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

Расположение предохранителей
Предохранитель системы заряда (20 А)

располагается на левой стороне транс-

портного средства, между топливным ба-

ком и глушителем впуска воздуха.

mmr201 2-149-005_a

1. Предохранитель системы зарядки (20 А)
2. Первичный глушитель впуска воздуха
3. Топливный бак

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответствую-

щего осветительного прибора.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
