ЛЕВАЯ СТОРОНА СНЕГОХОДА

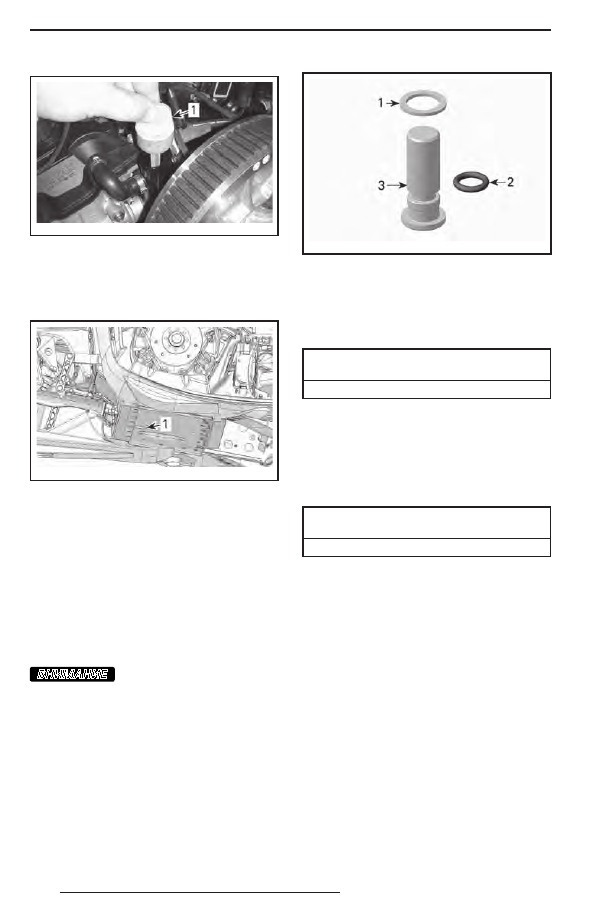

1. Щуп масляного бака

5.  Работая под снегоходом, очистите об-

ласть, прилегающую к сливному от-

верстию.

mmr200 9-111-101_a

1.  Технологическое отверстие для доступа

к пробке сливного отверстия

6.  Установите подходящую ёмкость под

технологическое отверстие.

7.  Выверните пробку сливного отвер-

стия и утилизируйте уплотнительную

шайбу.

8.  Полностью слейте моторное масло.
9.  Установите  НОВУЮ  уплотнитель-

ную шайбу и уплотнительное кольцо

на пробку сливного отверстия.

ВНИМАНИЕ

Повторное использова-

ние уплотнительных шайб не допус-

кается. Всегда устанавливайте новые.

mmr200 9-111-005_a

1. Уплотнительная шайба
2. Уплотнительное кольцо
3. Пробка отверстия для слива масла

10.  Установите пробку сливного отвер-

стия и затяните её указанным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ПРОБКИ СЛИВНО-

ГО ОТВЕРСТИЯ

30 Н•м

11.  Замените МАСЛЯНЫЙ ФИЛЬТР, см.

описание операции в текущем раз-

деле.

12.  Залейте рекомендованное масло

и доведите уровень в масляном баке

до нормы.

ПРИБЛИЗИТЕЛЬНЫЙ ОБЪЕМ МОТОР-

НОГО МАСЛА (ВКЛ. ФИЛЬТР)

3,5 л

13.  Вставьте щуп в масляный бак.
14.  Запустите двигатель и дайте ему по-

работать на оборотах холостого хода

в течение нескольких минут.

15.  Убедитесь в отсутствии утечек.
16.  Остановите двигатель и проверьте

уровень масла, как описано в теку-

щем разделе. Долейте при необхо-

димости.

17.  Утилизируйте отработавшее масло

и фильтр в соответствии с требова-

ниями действующего природоохран-

ного законодательства.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

115

Моторное масло и фильтр

900 ACE
Замена масляного фильтра

двигателя

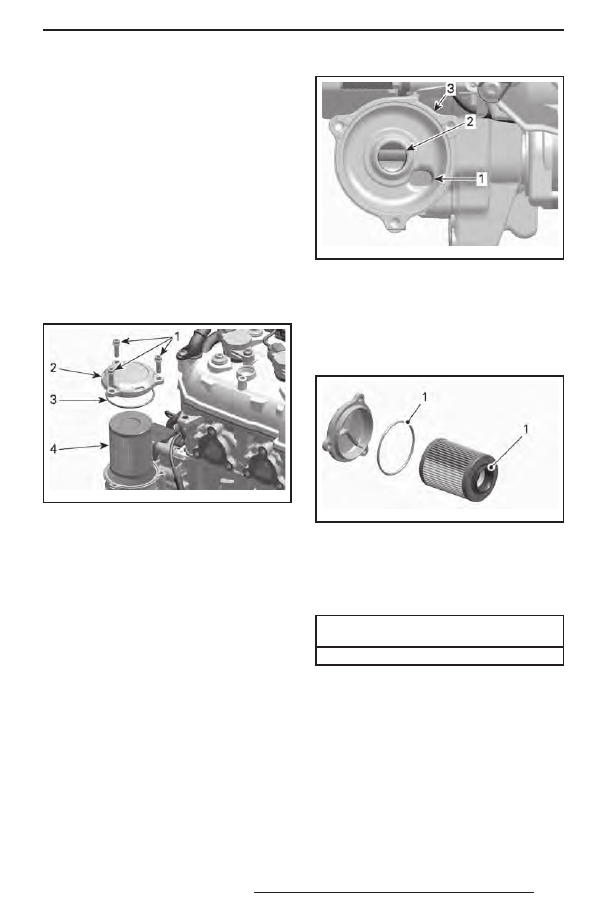

Снятие масляного фильтра
1.  Снимите правую боковую панель.
2.  Очистите поверхности, прилегающие

к крышке масляного фильтра.

3.  Снимите:

–  Выверните винты крепления крыш-

ки масляного фильтра.

–  Снимите уплотнительное кольцо

крышки масляного фильтра.

– Извлеките масляный фильтр.

mmr201 1-070-007_a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

4.  Утилизируйте фильтр в соответствии

с требованиями действующего приро-

доохранного законодательства.

Установка масляного фильтра
1.  Проверьте впускное и выпускное от-

верстия, расположенные в корпусе

масляного фильтра (интегрированно-

го в крышку магнето), на наличие за-

грязнений.

mmr201 1-070-008_a

1.  Впускное отверстие — от масляного насоса
2. Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите уплотнительное кольцо

на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr201 1-070-009_a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.
5.  Затяните винты крепления крышки

масляного фильтра указанным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

Масляный фильтр

1200 4-TEC
Снятие масляного фильтра
1.  Снимите правую боковую панель.
2.  Снимите глушитель, см. «СИСТЕМА

ВЫПУСКА ОТРАБОТАВШИХ ГАЗОВ»

в текущем разделе.

3.  Очистите поверхности, прилегающие

к крышке масляного фильтра.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

116

4.  Снимите:

–  Выверните винты крепления крыш-

ки масляного фильтра.

–  Снимите  уплотнительное  кольцо

крышки масляного фильтра.

– Извлеките масляный фильтр.

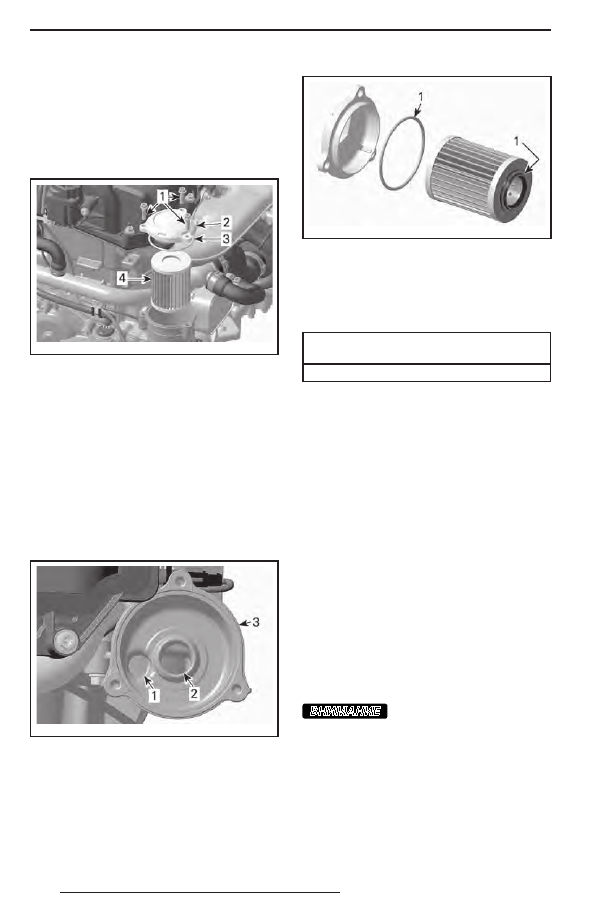

mmr200 9-111-006_a

1. Винты крепления крышки масляного фильтра
2. Крышка масляного фильтра
3. Уплотнительное кольцо
4. Масляный фильтр

5.  Утилизируйте фильтр в соответствии

с требованиями действующего приро-

доохранного законодательства.

Установка масляного фильтра
1.  Проверьте впускное и выпускное от-

верстия, расположенные в корпусе

масляного фильтра (интегрированно-

го в крышку магнето), на наличие за-

грязнений.

mmr200 9-111-007_a

1. Впускное отверстие — от масляного насоса
2. Выпускное отверстие — в систему смазки
3. Корпус масляного фильтра

2.  Установите НОВОЕ уплотнительное

кольцо на крышку масляного фильтра.

3.  Нанесите масло на уплотнительные

кольца фильтра и крышки.

mmr200 9-111-008_a

1. Нанести моторное масло

4.  Установите крышку масляного фильтра.
5.  Затяните винты крепления крышки

масляного фильтра указанным мо-

ментом.

МОМЕНТ ЗАТЯЖКИ ВИНТОВ КРЫШКИ

МАСЛЯНОГО ФИЛЬТРА

(10 ± 1) Н•м

6.  Установите глушитель.

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов
Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь

коррозионных повреждений и неплот-

ностей в соединениях. Проверьте на-

дёжность крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя и улучшения его мощностных

характеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

117

Снятие и установка глушителя

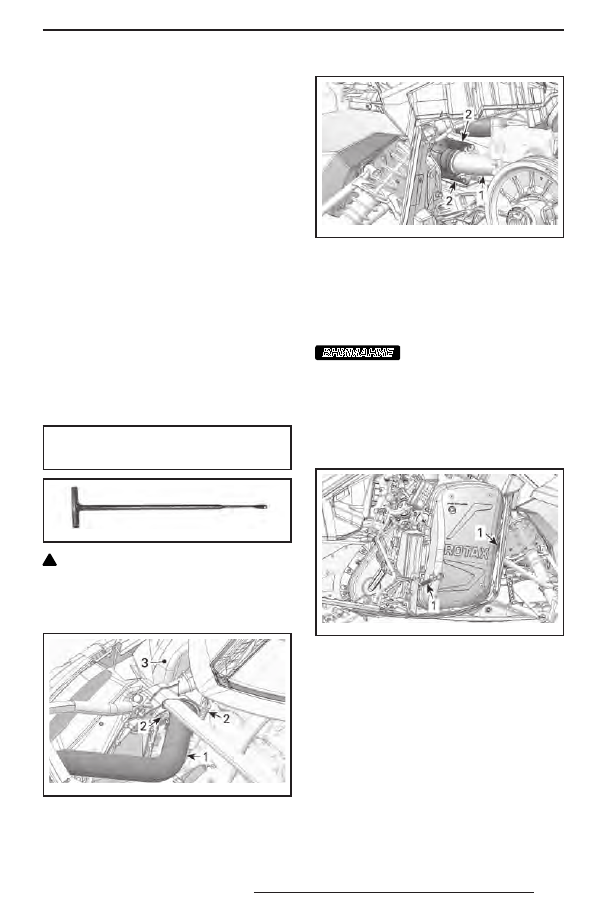

1.  Снимите  следующие  компоненты,

см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ»:

–  правую боковую панель;

–  защитный кожух ремня вариатора.

600 HO E-TEC и 800R E-TEC
2.  Отсоедините датчик температуры от-

работавших газов (Exhaust Gas Tem-

perature Sensor, EGTS).

900 ACE и 1200 4-TEC
3.  Снимите выпускную трубу:

3.1  Снимите левую боковую панель

и капот. См. «ОРГАНЫ УПРАВЛЕ-

НИЯ, ПРИБОРЫ, ОБОРУДОВА-

НИЕ».

3.2  Используя  приведённое  ниже

приспособление, снимите пружи-

ны крепления выпускной трубы

к глушителю и выпускному кол-

лектору.

(P/N 529 035 983)

529 035 983

!

 ОСТОРОЖНО При работе с компо-

нентами системы выпуска отработав-

ших газов используйте средства инди-

видуальной защиты глаз. Проявляй-

те осторожность при снятии пружин.

mmr200 9-110-002_a

1. Выпускная труба
2. Пружины
3. Глушитель

mmr200 9-110-007_a

ДЛЯ НАГЛЯДНОСТИ ГЛУШИТЕЛЬ ВПУСКА ВОЗ-
ДУХА СНЯТ
1. Выпускной коллектор
2. Пружины (4)

3.3  Переместите выпускную трубу

вперед, чтобы освободить её дер-

жатель из резинового демпфера.

ВНИМАНИЕ

Не уроните уплотнитель-

ные кольца системы выпуска отрабо-

тавших газов.
Все модели
4.  Снимите глушитель:

4.1  Снимите пружины крепления глу-

шителя к шасси.

mmr200 9-110-011_a

ТИПОВОЙ ВАРИАНТ
1. Пружины

4.2  Поднимите глушитель вверх, что-

бы  освободить  удерживающий

крюк.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
