1) Руль

Руль предназначен для управления кур-
сом снегохода. Когда Вы поворачиваете
руль вправо или влево, в ту же сторону
поворачиваются и лыжи, соответствен-
но, поворачивая Вашу машину.

ПРЕДОСТЕРЕЖЕНИЕ

Резкий поворот при движении зад-
ним ходом может привести к поте-
ре контроля над снегоходом.

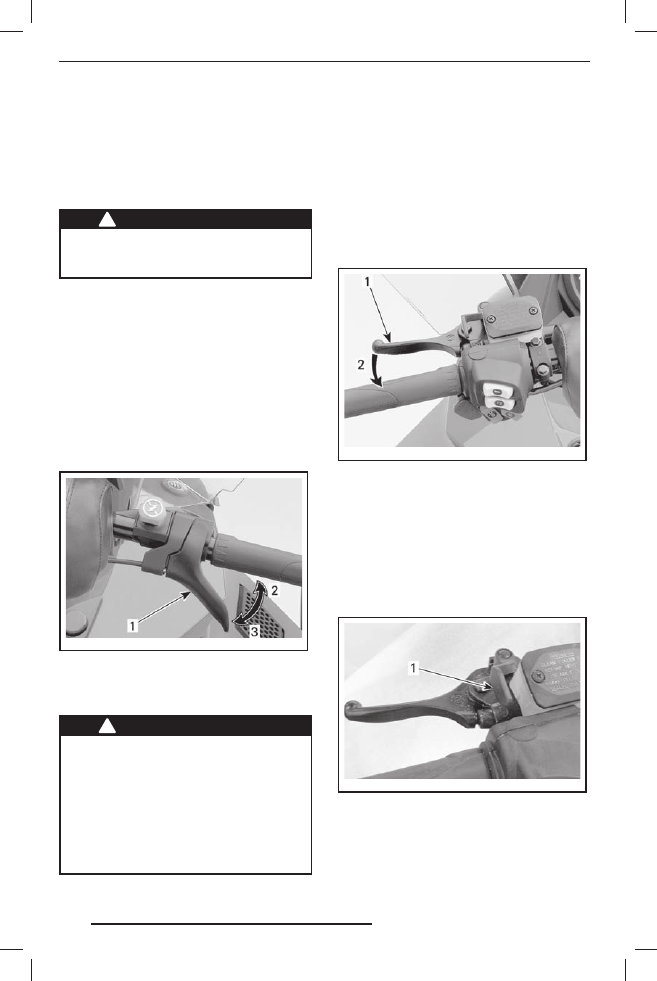

2) Рычаг дроссельной

заслонки

Рычаг дроссельной заслонки распола-
гается на правой стороне руля.

Управление рычагом осуществляется
большим пальцем. Нажатие на рычаг
дроссельной заслонки приводит к уве-
личению оборотов двигателя. При пол-
ном отпускании рычага дроссельной
заслонки двигатель автоматически
переходит в режим холостого хода.

mmo2008-008-011_ b

ТИПОВОЙ ВАРИАНТ
1. Рычаг дроссельной заслонки
2. Ускорение
3. Замедление

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя проверь-
те работу рычага дроссельной за-
слонки. Рычаг, отпущенный после
нажатия, должен самостоятельно
возвращаться в исходное поло-
жение. Эксплуатация снегохода
с неисправным механизмом при-
вода дросселя категорически за-
прещена.

3) Рычаг тормоза

Рычаг тормоза располагается на левой
стороне руля.

Нажатие на рычаг приводит в действие
тормозной механизм. При отпускании
рычаг автоматически возвращается
в исходное положение. Эффективность
торможения зависит от приложенного
к рычагу усилия, а также от характера
местности и снежного покрова.

mmo2008-008-012_ b

ТИПОВОЙ ВАРИАНТ
1. Рычаг тормоза
2. Включение тормоза

4) Рычаг стояночного тормоза

Рычаг стояночного тормоза располо-
жен слева на руле.

Стояночный тормоз должен обязатель-
но включаться во время стоянки сне-
гохода.

mmo2009-005-005_ a

ТИПОВОЙ ВАРИАНТ
1. Блокировочный рычаг стояночного тормоза

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом движения убеди-
тесь, что стояночный тормоз от-
к лючён. Продолжительное дви-
жение на снегоходе с нажатым
р ыч агом тор моз а може т с тать
причиной повреж дения тормоз-
ной системы, потери тормозного
эффекта и/или возгорания.

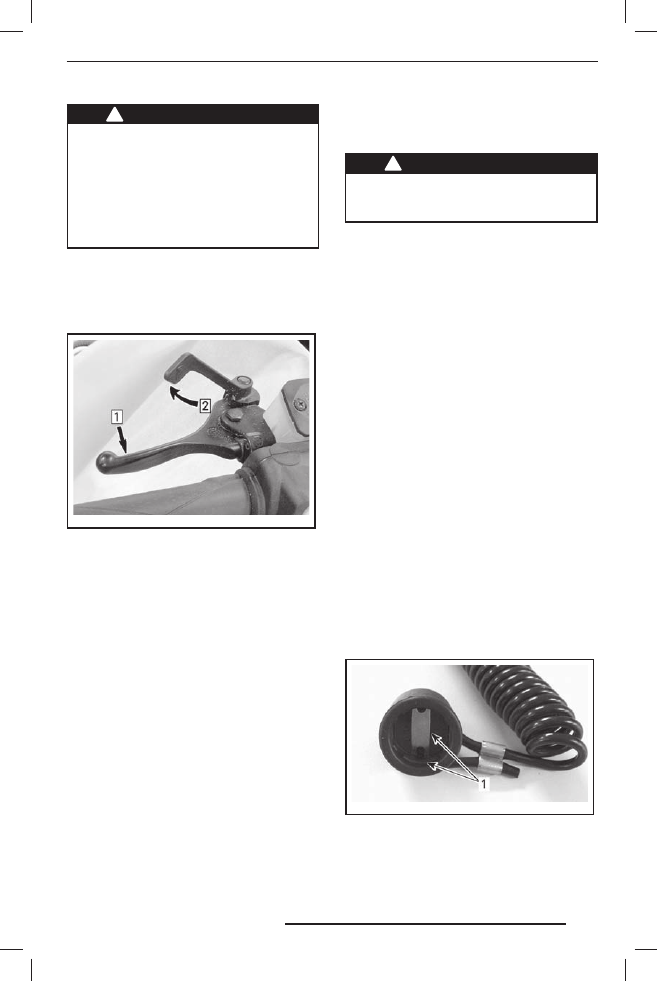

Включение стояночного тормоза

Нажмите рычаг тормоза и зафиксируй-
те его, как указано ниже, с помощью
блокировочного рычага, см. рис.

mmo2009-005-006_ a

ТИПОВОЙ ВАРИАНТ — ВКЛЮЧЕНИЕ СТОЯНОЧ-
НОГО ТОРМОЗА
Шаг 1: Нажмите и удерживайте рычаг тормоза
Шаг 2: Зафиксируйте рычаг тормоза с помощью

блокировочного рычага

Выключение стояночного тормоза

Нажмите на рычаг тормоза. Блокиро-
вочный рычажок автоматически возвра-
щается в исходное положение.

Перед началом движения не забывай-
те полностью отключать стояночный
тормоз.

5) Выключатель двигателя

со шнуром безопасности

Выключатель (контактное устройство)
располагается на левой стороне кон-
соли.

Чтобы обеспечить возможность эксплу-
атации снегохода, необходимо надеть
колпачок шнура безопасности на кон-
тактное устройство.

Снятие колпачка шнура безопасности
с выключателя (контактного устрой-
ства) приведёт к остановке двигателя.

ПРЕДОСТЕРЕЖЕНИЕ

Перед пуском двигателя необхо-
димо прикрепить шнур безопас-
ности к петле на одежде.

Цифровая кодируемая
противоугонная система (DESS)

Цифровая кодируемая противоугонная
система (DESS, Digitally Encoded Security
System).

В колпачок шнура безопасности встро-
ена электронная схема с уникальным
цифровым кодом (ключ DESS).

Авторизованный дилер запрограмми-
ровал систему DESS Вашего снегохо-
да, чтобы она могла распознавать ключ
DESS — это обеспечивает возможность
эксплуатации Вашего снегохода.

ПРИМЕЧАНИЕ: Два коротких звуковых
сигнала, раздающихся после запуска
двигателя, указывают на то, что ключ
DESS распознан.

При использовании другого шнура
безопасности, на распознавание кото-
рого не запрограммирована система
DESS, двигатель снегохода запустится,
но частота вращения коленчатого вала
не достигнет значения, достаточного
для начала движения снегохода.

Убедитесь, что колпачок шнура очищен
от грязи или снега.

mmo2011-004-100_ a

КОЛПАЧОК ШНУРА БЕЗОПАСНОСТИ
1. Отсутствие загрязнений и снега

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Универсальность системы DESS

Авторизованный дилер Ski-Doo может
запрограммировать систему DESS Ва-
шего снегохода для работы с 8-ю раз-
личными ключами DESS.

Мы рекомендуем приобрести дополни-
тельный шнур безопасности у Вашего
авторизованного дилера Ski-Doo. Если
Вы владеете несколькими снегохода-
ми, оборудованными системой DESS,
авторизованный дилер Ski-Doo может
запрограммировать их таким образом,
чтобы каж дый из них мог работать
с ключами DESS от других снегоходов.

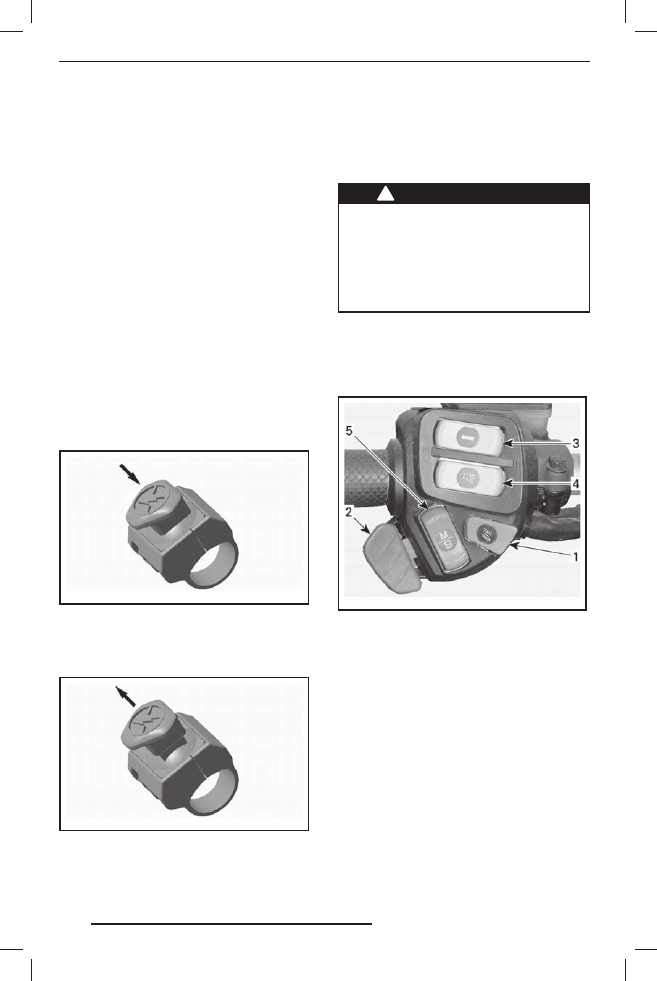

6) Выключатель двигателя

Выключатель двигателя расположен
справа на руле.

Для аварийной остановки двигателя вы-
берите положение кнопки OFF (выкл.)
(нажата вниз) и одновременно нажмите
тормоз.

mmo2007-009-038_ a

ПОЛОЖЕНИЕ «OFF» (выкл.)

Чтобы обеспечить возможность запус-
ка двигателя, выключатель должен на-
ходиться в верхнем положении (ON).

mmo2007-009-038_ b

ПОЛОЖЕНИЕ «ON» (вкл.)

Все водители должны тщательно озна-
комиться с работой этого устройства
путём многократного использования

при первой поездке и в дальнейшем
для любой остановки двигателя. При-
обретённые навыки будут очень полез-
ны, если Вы окажетесь в экстремальной
ситуации.

ПРЕДОСТЕРЕЖЕНИЕ

Е с л и п о в о д о м д л я а в а р и й н о й
остановки двигателя послужила
какая-то неисправность, то перед
запуском двигателя необходимо
найти и устранить её причину. Об-
ратитесь к авторизованному диле-
ру Ski-Doo.

7) Многофункциональный

переключатель

Многофункциональный переключатель
расположен слева на руле.

mmo2008-003-009_ a

ТИПОВОЙ ВАРИАНТ
1. Кнопка включения электронного реверса/за-

пуска двигателя

2. Переключатель света фары
3. Выключатель электрообогрева рукояток руля
4. Выключатель электрообогрева рычага дрос-

сельной заслонки

5. Кнопка Mode/Set (режим/установка)

Кнопка запуска двигателя/
включения электронного реверса

Нажмите кнопку, чтобы запустить дви-
гатель. Подробно процедура пуска опи-
сана в главе «ПУСК ДВИГАТЕЛЯ» раз-
дела «ОСНОВНЫЕ ОПЕРАЦИИ».

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

Модели с электронным реверсом

При работающем двигателе нажмите
данную кнопку для включения элек-
тронного реверса. Более подробная
информация приведена в главе «ВКЛЮ-
ЧЕНИЕ ПЕРЕДАЧИ ЗАДНЕГО ХОДА»
раздела «ОСНОВНЫЕ ОПЕРАЦИИ».

Переключатель света фары

Для выбора ДАЛЬНЕГО или БЛИЖНЕГО
света фары нажмите переключатель.
Приборы освещения автоматически
включаются при работающем двигателе.

Выключатель электрообогрева
рукояток руля

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной для Ваших рук
температуры.

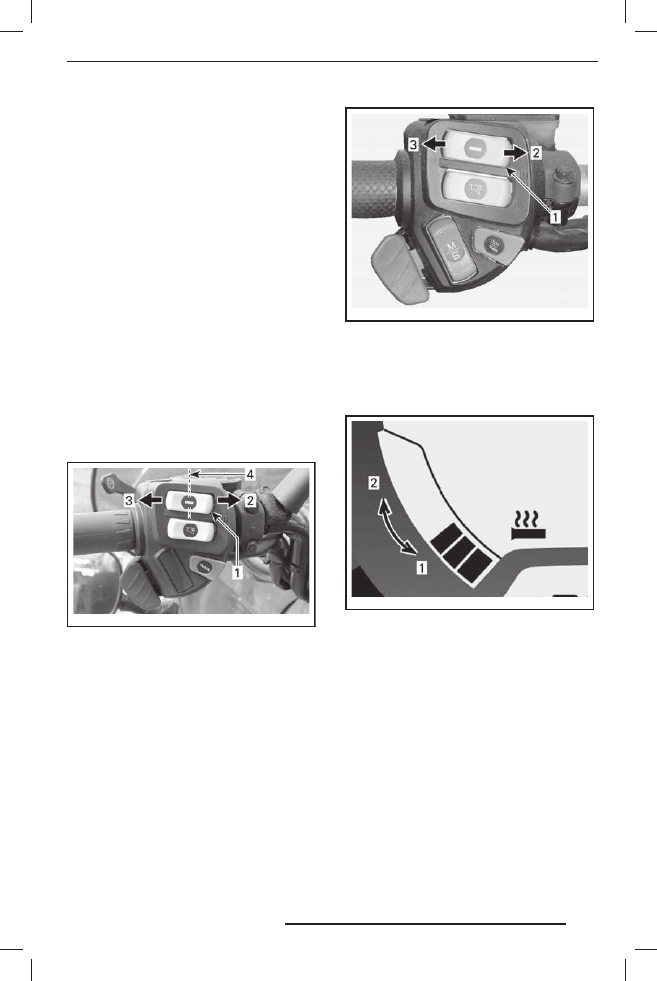

Модели с аналого-цифровым инфор-
мационным центром

mmo2007-003-003_ b

ТИПОВОЙ ВАРИАНТ
1. Выключатель электрообогрева рукояток руля
2. Горячо
3. Тепло
4. Выключено («OFF»)

Модели с многофункциональным
аналого-цифровым информационным
центром

ПРИМЕЧАНИЕ: Обогрев рукояток руля
функционирует только тогда, когда ча-
стота вращения коленчатого вала пре-
вышает 2000 об/мин.

Выберите интенсивность обогрева ру-
кояток руля, создающую комфортную
температуру для Ваших рук.

mmo2008-003-009_ c

ИЗМЕНЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Выключатель электрообогрева рукояток руля
2. Теплее
3. Холоднее

Интенсивность обогрева отображается
на дисплее информационного центра.

mmo2007-009-043_ b

ОТОБРАЖЕНИЕ ИНТЕНСИВНОСТИ ОБОГРЕВА
1. Холоднее
2. Теплее

Отсутствие сегментов на индикаторе
дисплея означает, что обогрев выключен.

Выключатель электрообогрева
рычага дроссельной заслонки

Модели с аналого-цифровым инфор-
мационным центром

Выберите положение переключателя,
которое позволит обеспечить необхо-
димую интенсивность обогрева и под-
держание комфортной д ля Вашего
большого пальца температуры.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ
