98

Все модели

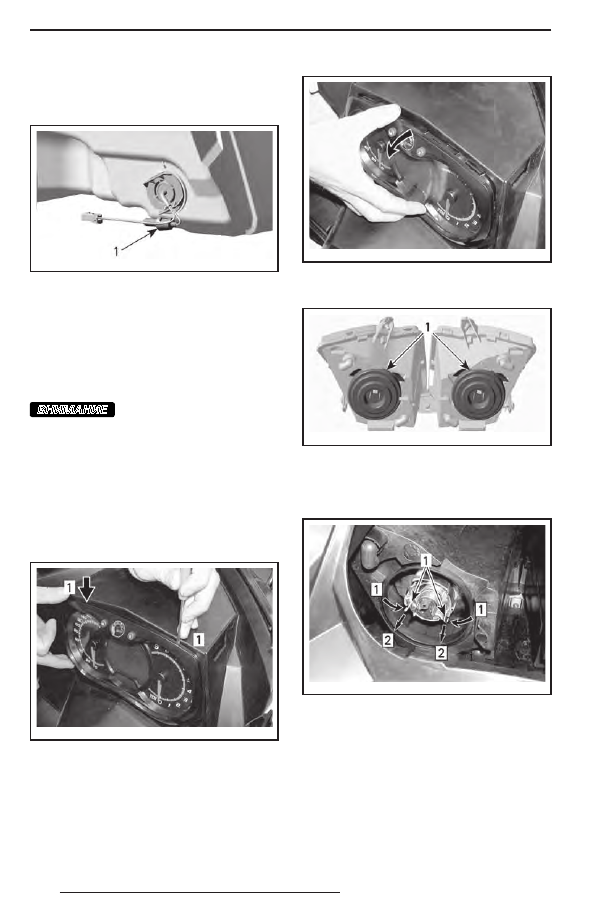

Предохранитель датчика уровня топлива

располагается за глушителем впуска.

mmo2 007 -009-016_b

ЗА ГЛУШИТЕЛЕМ ВПУСКА
1. Расположение предохранителя

Световые приборы

После замены перегоревшей лампы про-

верьте работоспособность соответству-

ющего осветительного прибора.
Замена лампы головной оптики

ВНИМАНИЕ

Во избежание сокраще-

ния срока службы галогенных ламп

не касайтесь пальцами стеклянной

колбы лампы. Если Вы дотронулись

до  стеклянной  колбы,  очистите

её изопропиловым спиртом, который

не оставляет плёнку на стекле.
1.  С помощью маленькой отвёртки осво-

бодите защёлки информационного

центра.

mmo2 007 -009-061_a

1. Защёлки

2.  Осторожно потяните многофункцио-

нальный центр и отведите его в сто-

рону.

mmo2 007 -009-062_a

3.  Отсоедините разъем перегоревшей

лампы. Снимите резиновый чехол.

mmo2 007 -009-022_a

1. Резиновый чехол

4.  Одновременно сожмите и потяните

оба конца фиксатора, чтобы извлечь

лампу.

mmo2 007 -009-063_a

Шаг 1: Сжать с обеих сторон
Шаг 2: Потяните, чтобы освободить
1. Защёлка

5.  Извлеките и замените лампу. Установ-

ка осуществляется в последователь-

ности, обратной снятию.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

99

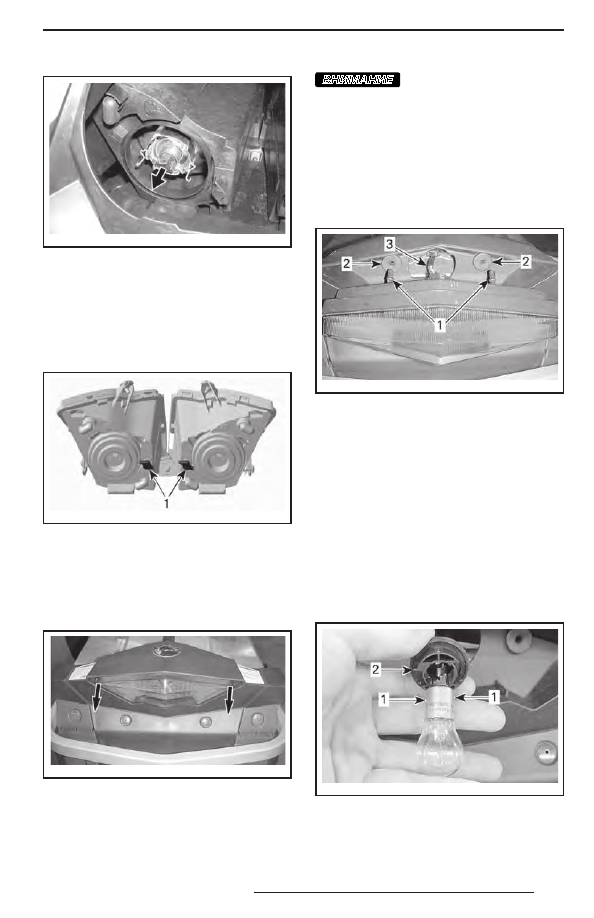

mmo2 007 -009-064_a

ВЫНЬТЕ ЛАМПУ И ЗАМЕНИТЕ ЕЁ

Регулировка головной оптики
Снимите многофункциональный центр,

как описано в разделе «ЗАМЕНА ЛАМ-

ПЫ ГОЛОВНОЙ ОПТИКИ». Для регули-

ровки направления светового пучка вра-

щайте рукоятку.

mmo2 007 -009-023_a

ТИПОВОЙ ВАРИАНТ
1. Рукоятки

Замена лампы заднего фонаря
1.  Аккуратно потянув с обеих сторон

за края, снимите корпус заднего фо-

наря.

mmr200 8-039-012_a

ТИПОВОЙ ВАРИАНТ — АККУРАТНО ПОТЯНИ-
ТЕ ЗА УГЛЫ

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ВНИМАНИЕ

Корпус заднего фонаря

удерживается на месте с помощью двух

пластиковых штифтов вставленных

в резиновые втулки. Если при снятии

корпус фонаря слишком сильно откло-

нить в сторону, штифты могут сломать-

ся и корпус фонаря придётся заменить.

Во избежание повреждения жгута про-

водов не вытаскивайте корпус фонаря

слишком сильно.

mmr200 8-039-006_a

1. Штифты крепления корпуса заднего фонаря
2. Резиновые втулки
3. Жгут проводов заднего фонаря

2.  Повернув патрон лампы против ча-

совой стрелки, снимите его с корпу-

са фонаря.

3.  Нажав и повернув лампу против часо-

вой стрелки, извлеките её из патрона.

4.  Установите новую лампу, слегка нажав

на неё и повернув по часовой стрелке.

ПРИМЕЧАНИЕ:  Обратите  внимание

на расположение держателей на корпусе

лампы и при установке совместите их с

соответствующим фиксатором патрона.

mmr200 8-039-008_a

1. Держатели лампы
2. Фиксатор на патроне

100

УХОД ЗА СНЕГОХОДОМ

Заключительные операции

после поездки

Удалите снег и лёд с задней и перед-

ней подвесок, гусеницы, рулевого при-

вода и лыж.

!



ПРЕДОСТЕРЕЖЕНИЕ

Не  вставайте  перед  снегоходом,

а также не производите никаких

действий с гусеницей или задней

подвеской, не убедившись, что кол-

пачок  шнура  безопасности  снят

с выключателя двигателя.

Оставляя снегоход на ночь (или на бо-

лее длительное время), накройте его

чехлом. Это защитит снегоход от замер-

зания и позволит надолго сохранить его

привлекательный внешний вид.

Чистка и защитная смазка

Вымойте снегоход водой с применени-

ем мягкого моющего средства. Исполь-

зуйте ветошь из фланелевой или анало-

гичной ткани.

ВНИМАНИЕ

Мягкая  фланелевая

ткань не оставляет царапин на обра-

батываемых поверхностях. Пользуй-

тесь фланелью для протирки ветро-

вого стекла и капота.

Для очистки снегохода от масел, грязи и ко-

поти пользуйтесь чистящим средством BRP

HEAVY DUTY CLEANER (P/N 293 110 001).

ВНИМАНИЕ

Не применяйте Heavy

Duty  Cleaner  для  чистки  табличек

и виниловых деталей.
Для  удаления  устойчивых  загрязне-

ний со всех пластиковых и виниловых

поверхностей используйте чистящее

средство XPS MULTI-PURPOSE CLEANER

(P/N 219 701 709).
Для удаления царапин с поверхности

ветрового стекла и капота пользуйтесь

комплектом SCRATCH REMOVER KIT

(P/N 861 774 800).

ВНИМАНИЕ

Запрещается применять

сильнодействующие моющие средст-

ва, обезжириватели, краскораствори-

тели, ацетон, вещества, содержащие

хлор, и другие агрессивные средства

для чистки корпуса снегохода и пласт-

массовых деталей.
Нанесите  защитную  восковую  пасту

на корпус снегохода и все окрашенные

детали рамы.
ПРИМЕЧАНИЕ: Наносите пасту только

на поверхности с блестящей, глянцевой

отделкой.

101

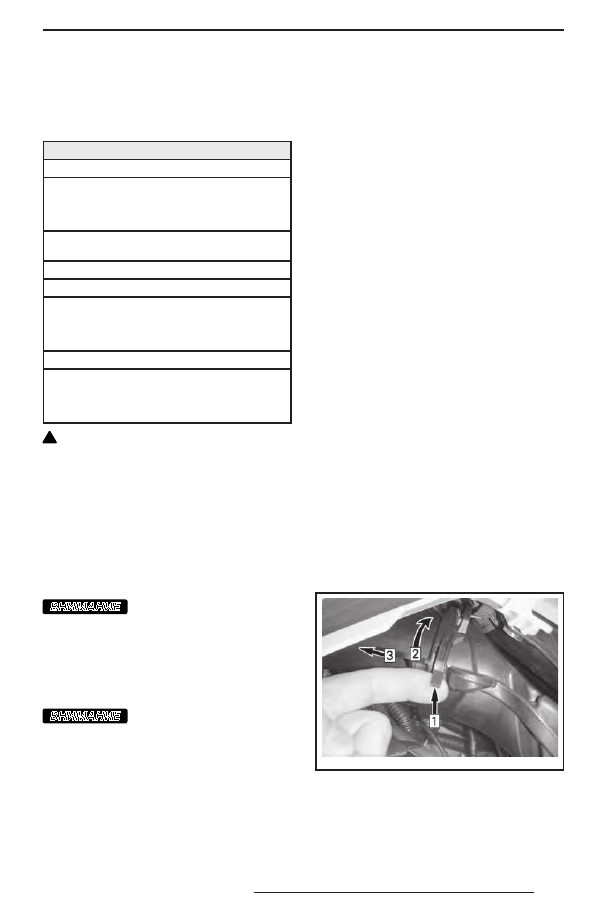

ХРАНЕНИЕ

Если снегоход предполагается вывести

из эксплуатации более чем на три ме-

сяца (например, летом), то необходимо

подготовить его к хранению.

ХРАНЕНИЕ

Очистить снегоход
Добавить  в  топливо  стабилизатор,  следуя

указаниям,  предоставленным  производи-

телем  препарата.  После  добавления  пре-

парата в топливо, запустить двигатель.
Выполните процедуру подготовки двигате-

ля к хранению.
Смазать механизм рычага тормоза.
Смазать заднюю подвеску
Ежемесячно  заряжать  аккумуляторную

батарею,  чтобы  она  хранилась  в  полно-

стью  заряженном  состоянии  (на  моделях

с электрическим стартером).
Заткнуть глушитель ветошью.
Приподнять  заднюю  часть  снегохода,  что-

бы  гусеница  не  касалась  опорной  поверх-

ности.  Не  ослаблять  натяжение  гусенич-

ной ленты.

!

 ОСТОРОЖНО Подъем снегохода

осуществляйте с помощью специаль-

ных приспособлений или пригласите

помощника. Если подъем снегохода

осуществляется без применения спе-

циальных технических средств, прак-

тикуйте правильную технику подъё-

ма,  используйте  преимуществен-

но силу ног. Не поднимайте заднюю

часть снегохода, если у Вас для этого

недостаточно сил.

ВНИМАНИЕ

Снегоход должен хра-

ниться в сухом прохладном месте, на-

крытый непрозрачным чехлом. Это

позволит защитить пластмассовые де-

тали  и  лакокрасочное  покрытие

от грязи и воздействия солнечных лу-

чей.

ВНИМАНИЕ

Прежде чем приступить

к выполнению процедуры смазки дви-

гателя, необходимо добавить стаби-

лизатор топлива, чтобы защитить кар-

бюратор от образования лаковых от-

ложений.

Смазка двигателя

Процедура смазки двигателя
Необходимо выполнить смазку внутрен-

них частей двигателя, чтобы во время

хранения защитить их от образования

коррозии.
Последовательность действий:
1.  Установите снегоход в хорошо вен-

тилируемом месте и запустите дви-

гатель.

2.  Запустите двигатель и оставьте его

работать на оборотах холостого хода.

Дождитесь, пока двигатель прогреет-

ся до рабочей температуры.

3.  Остановите двигатель.
4.  Снимите первичный глушитель впу-

ска воздуха в соответствии с приве-

дённым ниже описанием:

4.1  Снимите левую боковую панель.

См.  «ОРГАНЫ  УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».

4.2  Снимите защитный кожух ремня

вариатора См. «ОРГАНЫ УПРАВ-

ЛЕНИЯ, ПРИБОРЫ, ОБОРУДО-

ВАНИЕ».

4.3  Поднимите фиксатор на задней

части соединительной трубы.

4.4  Поверните  трубчатый  адаптер

против часовой стрелки и слегка

стяните его с первичного глуши-

теля впуска воздуха.

mmr200 8-010-004_a

ТИПОВОЙ ВАРИАНТ
Шаг 1: Поднимите фиксатор
Шаг 2: Поверните адаптер
Шаг 3: Вытянуть
