Снегоход SKI-DOO REV XP 2 Strokes. Инструкция - часть 24

mmr200 9-133-003_a

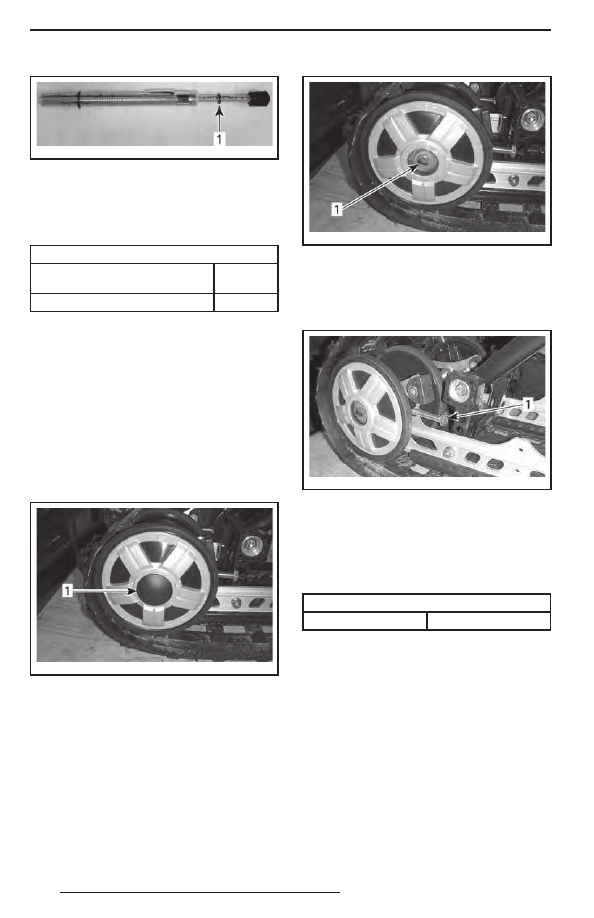

СЧИТЫВАНИЕ ЗНАЧЕНИЯ НАГРУЗКИ
1. Верхнее кольцо

10. Полученное значение должно соот-

ветствовать данным, приведённым

в расположенной ниже таблице.

РЕГУЛИРОВКА НАТЯЖЕНИЯ ГУСЕНИЦЫ

Установка величины прогиба

гусеницы

30–35 мм

Полученное значение нагрузки

7,3 кг

11. Если полученное значение не соответ-

ствует данным, приведённым в табли-

це, отрегулируйте натяжение гусени-

цы. Более подробная информация при-

ведена в параграфе «РЕГУЛИРОВКА

НАТЯЖЕНИЯ ГУСЕНИЦЫ».

Регулировка натяжения гусеницы
1. Снимите колпачок шнура безопасности

(ключ DESS) с контактного устройства.

2. Снимите колпачки задних катков (если

установлены).

mmr200 8-048-007_a

1. Колпачок правого заднего направляющего катка

3. Ослабьте болты крепления задних

направляющих катков.

mmr200 8-048-008_a

1. Болт крепления заднего правого направляю-

щего катка

4. Вращением регулировочных болтов

установите требуемое натяжение гу-

сеницы.

mmr200 8-048-009_a

1. Правый регулировочный болт

5. Если Вам не удаётся правильно от-

регулировать натяжение гусеничной

ленты, обратитесь к дилеру Ski-Doo.

6. Затяните крепёжные болты указанным

моментом.

МОМЕНТ ЗАТЯЖКИ

Винты крепления

(48 ± 6) Н•м

7. Проверьте центровку гусеницы, как

описано ниже.

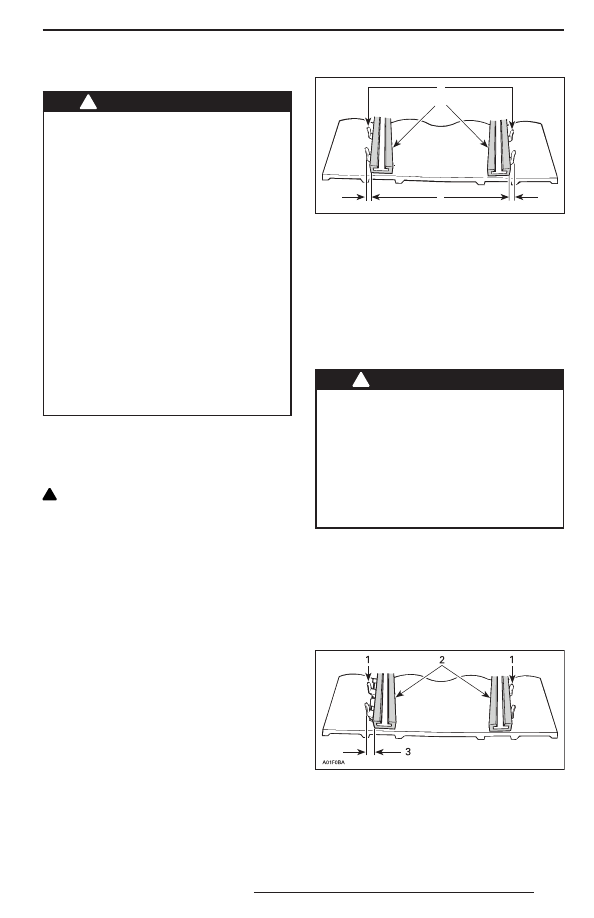

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Центровка гусеничной ленты

ПРЕДОСТЕРЕЖЕНИЕ

Перед проверкой положения гусени-

цы убедитесь в отсутствии в ней по-

сторонних предметов, которые мо-

гут вылететь при включении двига-

теля. Следите, чтобы руки, ноги, ин-

струмент или одежда не оказались

захвачены вращающимися деталя-

ми. Поднимите и поставьте снегоход

на опору с широким основанием

и отражательным щитком. Убеди-

тесь в отсутствии людей поблизости

и позади снегохода. Не проворачи-

вайте гусеницу на высокой скорости.

Из быстро вращающейся гусеницы

под действием центробежной силы

могут неожиданно вылететь сло-

манные шипы, звенья гусеницы или

какие-то посторонние предметы, ко-

торые способны нанести травмы но-

гам и другим частям тела.

1. Поднимите заднюю часть снегохода

и установите на опору с широким

основанием, чтобы гусеница не каса-

лась опорной поверхности.

ОСТОРОЖНО Практикуйте правиль-

ную технику подъёма, преимуществен-

но используйте силу ног. Не поднимай-

те заднюю часть снегохода, если у Вас

для этого недостаточно сил.
2. Пустите двигатель и слегка нажмите

на рычаг дроссельной заслонки, что-

бы гусеничная лента начала медлен-

но вращаться. Длительность работы

гусеницы в таком режиме не должна

превышать 20-ти секунд.

3. Проверьте симметричность положе-

ния гусеничной ленты относительно

накладок полозьев: расстояние меж-

ду полозьями и направляющими греб-

нями гусеничной ленты должно быть

одинаковым с обеих сторон.

A01F05 A

1
2

1. Направляющие гребни
2. Накладки полозьев
3. Одинаковое расстояние с обеих сторон

4. Для регулировки центровки гусеницы

выполните следующее:

4.1 Остановите двигатель.
4.2 Снимите колпачок шнура безопас-

ности (ключ DESS) с контактного

устройства.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом операций по регу-

лировке и техническому обслужи-

ванию снегохода снимите колпачок

шнура безопасности (если не требу-

ется иное) с контактного устройства

выключателя двигателя. Для выпол-

нения регулировки выберите безо-

пасное место вдали от снегоходных

трасс.

4.3 Ослабьте стопорные винты задне-

го направляющего катка.

4.4 Подтяните регулировочный болт

на той стороне движителя, где

расстояние между направляющи-

ми гребнями и опорным полозом

наибольшее.

1. Направляющие гребни
2. Накладки полозьев
3. Подтяните регулировочный болт на этой стороне

5. Затяните болты крепления.

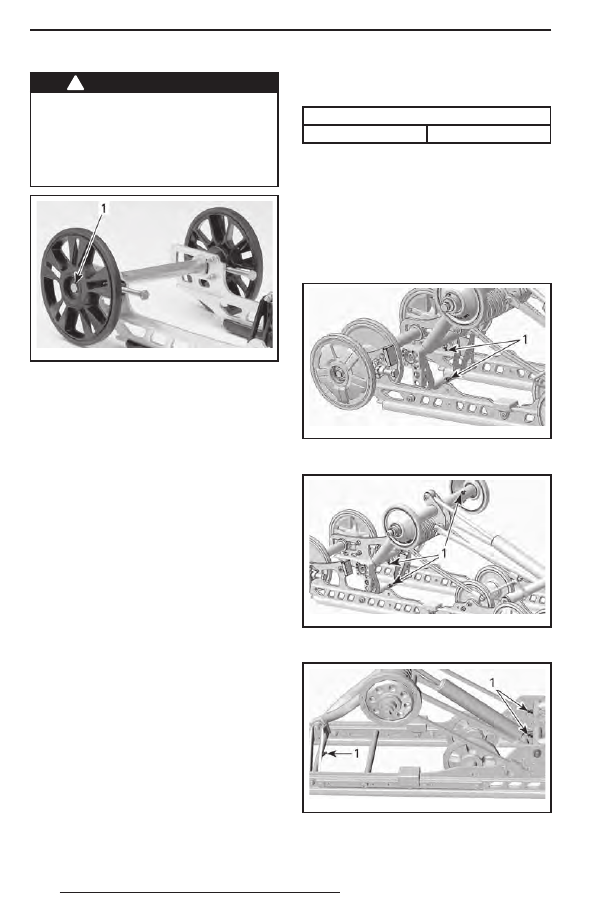

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

ПРЕДОСТЕРЕЖЕНИЕ

Убедитесь, что крепёжные болты

направляющих катков надёжно за-

тянуты, чтобы избежать самопроиз-

вольного демонтажа направляюще-

го катка и последующего заклинива-

ния гусеницы.

mmo2 008 -003-047_b

ТИПОВОЙ ВАРИАНТ
1. Затянуть моментом (48 ± 6) Н•м

6. Снова пустите двигатель и на малой

скорости движения гусеничной ленты

проверьте симметричность её положе-

ния относительно опорных полозьев.

7. Опустите снегоход на опорную по-

верхность.

8. Установите на место колпачки задних

катков (если имеются).

Подвеска

Состояние задней подвески
Осмотрите все компоненты подвески,

включая накладки опорных полозьев,

пружины, катки и другие детали.
ПРИМЕЧАНИЕ: При движении машины

по снежному покрову снег играет роль

смазки и охладителя поверхности сколь-

жения. Продолжительное движение сне-

гохода по обледеневшей поверхности

или по зернистому снегу приводит к пе-

регреву и преждевременному износу на-

кладок опорных полозьев гусеницы.
Состояние ленточного

ограничителя
Проверьте ленточный ограничитель

на наличие трещин и признаков изно-

са. Проверьте затяжку резьбовых кре-

пёжных деталей. Проверьте состояние

отверстий в ленточном ограничителе.

При необходимости заменить. Затяни-

те гайку рекомендованным моментом.

МОМЕНТ ЗАТЯЖКИ

Гайка

(10 ± 1) Н•м

Смазка компонентов подвески
Смажьте компоненты задней подвески

в местах расположения пресс-маслёнок

синтетической смазкой SUSPENSION

GREASE (P/N 293 550 033). Периодич-

ность обслуживания указана в разделе

«РЕГЛАМЕНТ ТЕХНИЧЕСКОГО ОБСЛУ-

ЖИВАНИЯ».

mmr200 8-048-034_a

SC-5
1. Пресс-масленки

mmr200 8-048-062_a

SC-5M
1. Пресс-масленки

mmo2 013 -004-008_a

tMOTION
1. Пресс-масленки

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

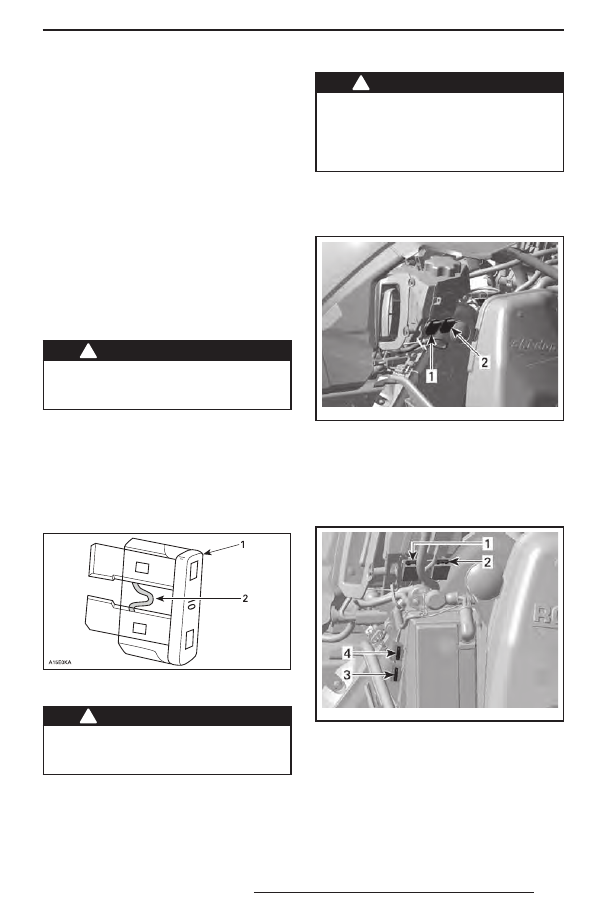

Проверка состояния рулевого

управления и передней подвески
Визуально проверьте затяжку крепёж-

ных элементов рулевого управления

и передней подвески (шаровые опо-

ры и шаровые шарниры рычагов и тяг

рулевого привода, болты шарнирного

крепления, болты крепления лыж и цапф

лыж, и т. д.). При необходимости обрати-

тесь к авторизованному дилеру Ski-Doo.

Лыжи

Состояние лыж и коньков
Проверьте состояние лыж и твёрдо-

сплавных коньков. При обнаружении

признаков износа деталей обратитесь

к авторизованному дилеру Ski-Doo.

ПРЕДОСТЕРЕЖЕНИЕ

Сильно изношенные лыжи и/или

коньки ухудшают управляемость

снегохода.

Предохранители

Проверка предохранителей
Проверьте и, при необходимости, заме-

ните предохранитель.
Извлеките предохранитель из держате-

ля. Проверьте, не оплавлена ли его нить.

1. Предохранитель
2. Проверьте, не оплавилась ли нить

ПРЕДОСТЕРЕЖЕНИЕ

Запрещается использовать предо-

хранитель с более высоким номи-

налом.

ПРЕДОСТЕРЕЖЕНИЕ

В случае перегорания предохрани-

теля, прежде чем запускать двига-

тель, найдите и устраните причину

неисправности. Обратитесь к авто-

ризованному дилеру Ski-Doo.

Расположение предохранителей
Модели, не оборудованные электри-

ческим стартером

mmo2 007 -009-017_a

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-

ВЫЙ провод)

2. 20 A предохранитель доп. оборудования (КРАС-

НЫЙ/ЖЕЛТЫЙ провод)

Модели, оборудованные электричес-

ким стартером

mmo2 008 -003-033_b

ПРАВАЯ СТОРОНА МОТОРНОГО ОТСЕКА
1. 15 A предохранитель фар (КРАСНЫЙ/ОРАНЖЕ-

ВЫЙ провод)

2. 20 A предохранитель доп. оборудования (КРАС-

НЫЙ/ЖЕЛТЫЙ провод)

3. Предохранитель системы зарядки (30 А)
4. 5 A предохранитель ECM (Блок управления

двигателем)

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
