82

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

В настоящем разделе приведены указа-

ния для выполнения основных процедур

технического обслуживания. Вы може-

те сами выполнять эти процедуры при

наличии у Вас необходимых инструмен-

тов и квалификации механика. В про-

тивном случае Вам следует обратиться

к авторизованному дилеру Ski-Doo.
Другие важные операции регламента

являются более сложными и при их вы-

полнении требуется использование спе-

циальных инструментов и приспособле-

ний, поэтому их следует выполнять спе-

циалистам дилера Ski-Doo.

!



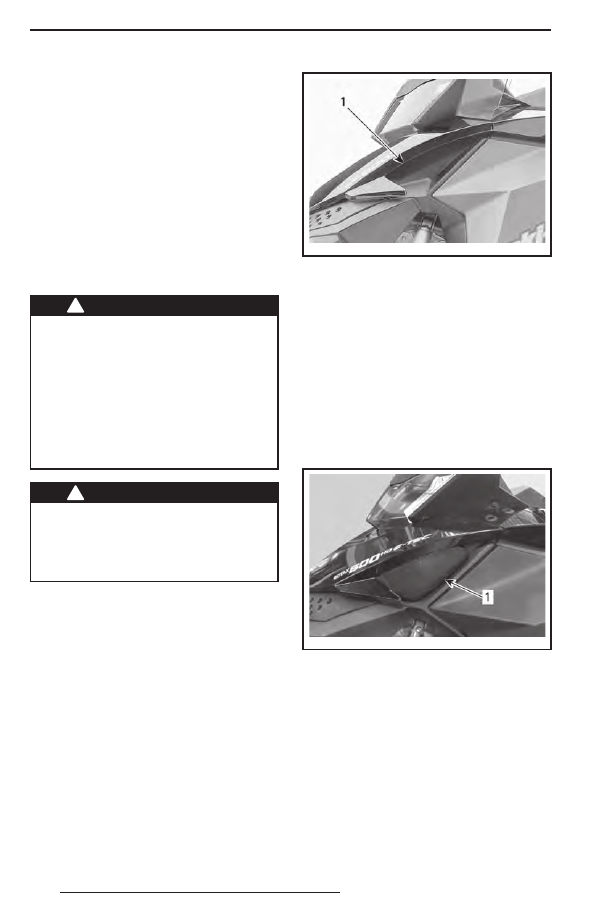

ПРЕДОСТЕРЕЖЕНИЕ

Остановите двигатель, снимите ключ

DESS  и  выполняйте  техническое

обслуживание, следуя описанным

ниже процедурам. Если не выпол-

нять указания по выполнению про-

цедур, то есть вероятность получе-

ния травм от горячих или подвиж-

ных частей, от системы электрообо-

рудования, химикатов и других опас-

ностей.

!



ПРЕДОСТЕРЕЖЕНИЕ

Если в ходе демонтажа/монтажа

потребовалось снимать крепёжные

элементы (например, самоконтря-

щиеся части и др.), всегда меняйте

их новыми.

Воздушный

фильтр с одним

воздухозаборником

Кроме Summit
Проверка состояния воздушного

фильтра
Убедитесь, что фильтр предварительной

очистки воздуха правильно установлен,

не загрязнён и находится в исправном

состоянии.

mmo2 008 -008-005_a

1. Воздушный фильтр

Если предфильтр требует очистки или

замены, обратитесь к дилеру Ski-Doo.

Воздушный

фильтр с одним

воздухозаборником

Summit
Проверка состояния воздушного

фильтра

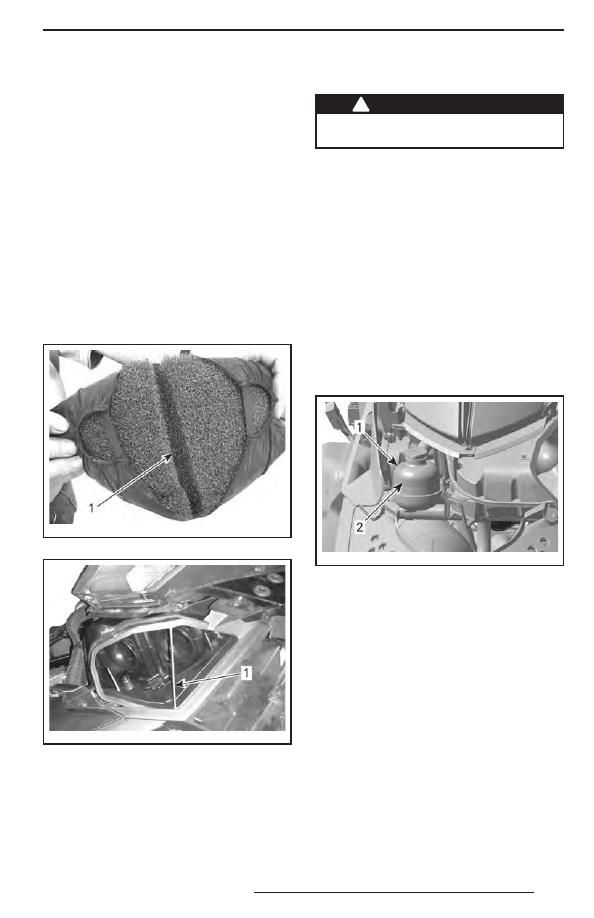

Убедитесь, что воздушный фильтр пра-

вильно установлен, не загрязнён и нахо-

дится в исправном состоянии.

mmo2 010 -003-023_a

1. Воздушный фильтр

Снятие воздушного фильтра
1.  Снимите капот и откройте левую бо-

ковую панель, см. раздел «ОРГАНЫ

УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУ-

ДОВАНИЕ».

2.  Извлеките воздушный фильтр из глу-

шителя шума впуска.

83

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

Чистка воздушного фильтра
1.  Отсоедините предфильтр от губчато-

го фильтра.

2.  Продуйте губчатый фильтр сжатым

воздухом в направлении, обратном

потоку воздуха поступающего в дви-

гатель.

3.  Прополощите предфильтр в пресной

воде. Тщательно просушите фильтр

перед установкой.

4.  Установите предфильтр на губчатый

фильтр.

Установка воздушного фильтра
1.  Совместите паз на воздушном филь-

тре с направляющей в отверстии глу-

шителя шума впуска.

mmo2 010 -003-024_a

1. Паз

mmo2 010 -003-025_a

1. Направляющая

2.  Установите фильтр в отверстии глуши-

теля шума впуска так, чтобы нижняя

часть паза полностью совпала с на-

правляющей и края полностью были

вставлены.

3.  Закройте боковую панель и установи-

те капот.

Охлаждающая жидкость

!



ПРЕДОСТЕРЕЖЕНИЕ

Не открывайте крышку расширитель-

ного бачка, когда двигатель горячий.

Проверка уровня охлаждающей

жидкости
Проверять уровень охлаждающей жид-

кости следует при комнатной темпера-

туре и снятой крышке расширительно-

го бачка. При этом уровень жидкости

должен располагаться вровень с мет-

кой нижнего уровня на расширитель-

ном бачке (холодный двигатель).
ПРИМЕЧАНИЕ: При низкой температуре

уровень охлаждающей жидкости может

быть чуть ниже метки на стенке бачка.
При необходимости доливки или полной

замены охлаждающей жидкости обрати-

тесь к дилеру Ski-Doo.

mmo2 007 -009-010_a

ТИПОВОЙ ВАРИАНТ
1. Расширительный бачок
2. Метка «COLD LEVEL»

Рекомендуемая охлаждающая

жидкость
Используйте  антифриз  на  основе

этиленгликоля с содержанием ингиби-

торов коррозии, специально предназна-

ченных для двигателей внутреннего сго-

рания из алюминия.
Система охлаждения должна быть за-

полнена готовой охлаждающей жидко-

стью LONG LIFE ANTIFREEZE (P/N 219

702 685) или смесью дистиллированной

воды и антифриза (50% дистиллирован-

ной воды, 50% антифриза).

84

Система выпуска

отработавших газов

Проверка системы выпуска

отработавших газов
Выхлопная труба глушителя должна рас-

полагаться по центру отверстия в ниж-

нем поддоне. Труба не должна иметь

коррозионных повреждений и неплот-

ностей в соединениях. Проверьте на-

дёжность крепления трубы.
Проверьте состояние крепёжных пружин,

замените их в случае необходимости.
Система выпуска предназначена для сни-

жения уровня шума работающего дви-

гателя и улучшения его мощностных

характеристик. В некоторых странах вне-

сение изменений в конструкцию выхлоп-

ной системы запрещено законом.

ВНИМАНИЕ

Отсутствие какого-либо

компонента системы выпуска, кон-

структивные изменения или повреж-

дения деталей могут стать причиной

серьёзных поломок двигателя.

Свечи зажигания

Хранение запасной свечи

зажигания
В футляре для комплекта возимого ин-

струмента предусмотрено место для

хранения запасных свечей зажигания,

это позволяет предохранить их от воз-

действия влаги, а также защитить от гря-

зи и повреждений.
ПРИМЕЧАНИЕ: Запасные свечи зажи-

гания не входят в комплект поставки

снегохода.
Снятие свечи зажигания
1.  Откройте  левую  боковую  панель,

см. раздел «ОРГАНЫ УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».

2.  Снимите защитный кожух, как описа-

но в разделе «СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА».

3.  Потянув и осторожно вращая, сними-

те со свечи зажигания наконечник вы-

соковольтного провода.

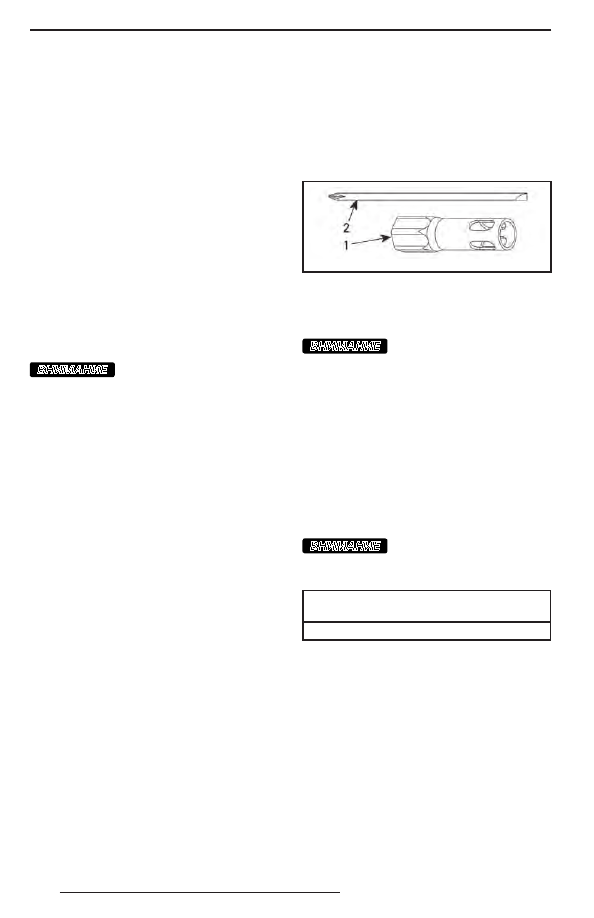

4.  Используя торцевую головку соответ-

ствующего размера или свечной ключ

и стержень отвёртки из комплекта во-

зимого инструмента, отверните свечу

зажигания на несколько оборотов (не

выворачивайте свечу зажигания пол-

ностью).

mmo2 008 -008-009

1. Ключ «на 19»
2. Стержень отвёртки

5.  Очистите свечи зажигания и прилегаю-

щие поверхности головок цилиндров.

ВНИМАНИЕ

Попадание инородных

частиц в камеру сгорания может стать

причиной серьёзных повреждений

двигателя.
6.  Полностью выверните свечу зажигания.
Установка свечи зажигания
1.  Проверьте межэлектродный зазор

свечи зажигания.

ПРИМЕЧАНИЕ: Межэлектродный зазор

не регулируется. Если величина зазора

не соответствует указанным значениям,

свечу необходимо заменить.

ВНИМАНИЕ

Не регулируйте величи-

ну межэлектродного зазора на свечах

данного типа.

ЗАЗОР СВЕЧИ ЗАЖИГАНИЯ

(НЕ РЕГУЛИРУЕТСЯ)

0,70–0,80 мм

2.  Нанесите LOCTITE 767 (ANTISEIZE LU-

BRICANT) (P/N 293 800 070) на резьбо-

вую часть свечи зажигания.

3.  Заверните свечу зажигания от руки

до упора.

4.  Произведите окончательную затяжку

с помощью динамометрического клю-

ча или свечного ключа из комплекта

возимого инструмента. Затяните спо-

собом, соответствующим используе-

мому инструменту.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ

85

МОМЕНТ ЗАТЯЖКИ

С использованием

динамометрическо-

го ключа

(27 ± 2) Н•м

С использовани-

ем ключа, входя-

щего в комплект

возимого инстру-

мента

1/2 оборота для но-

вой свечи зажигания

и 1/10 оборота для

бывшей в употребле-

нии свечи зажигания

5.  Подсоедините наконечник высоко-

вольтного провода.

Упор двигателя

Регулировка упора двигателя
Упор двигателя находится на левой пе-

редней опоре двигателя, перед ведущим

шкивом.
1.  Снимите левую боковую панель, см.

раздел  «ОРГАНЫ  УПРАВЛЕНИЯ,

ПРИБОРЫ, ОБОРУДОВАНИЕ».

2.  Снимите защитный кожух ремня ва-

риатора, см. «СНЯТИЕ ЗАЩИТНОГО

КОЖУХА РЕМНЯ ВАРИАТОРА» в раз-

деле «ОРГАНЫ УПРАВЛЕНИЯ, ПРИ-

БОРЫ, ОБОРУДОВАНИЕ».

3.  Ослабьте три болта крепления упора

к опоре двигателя, чтобы появилась

возможность его перемещения в вер-

тикальной плоскости (0,5–1 оборот).

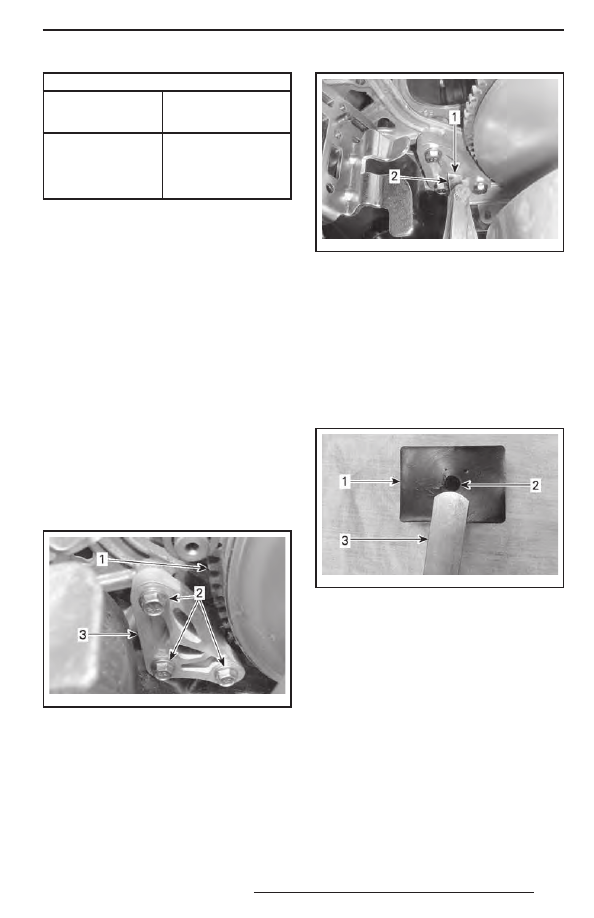

mmo2 010 -009-007_a

1. Ведущий шкив
2. Болты упора двигателя
3. Упор двигателя

4.  Вставьте щуп (0,5 мм) в отверстие упо-

ра (см. рисунок).

mmo2 010 -009-001_a

1. Отверстие
2. Щуп

5.  Вставьте щуп между упором двигателя

и резиновым ограничителем (на дви-

гателе).

ПРИМЕЧАНИЕ:  Не  вставляйте  щуп

слишком глубоко, так как он пройдёт над

выпуклостью, расположенной на поверх-

ности резинового ограничителя, что вне-

сёт погрешность в регулировку. См. ри-

сунок.

mmo2 010 -009-002_a

1. Резиновый ограничитель
2. Выпуклость
3. Щуп

6.  В указанной на рисунке последова-

тельности затяните болты моментом

(10 ± 2) Н•м, будьте осторожны —

не зажмите щуп.

ПРОЦЕДУРЫ ТЕХНИЧЕСКОГО ОБСЛУЖИВАНИЯ
