Самоходный зерноуборочный комбайн для работы на склонах СКК-5 «Нива»
Соединение наклонной камеры с жаткой комбайна СКК-5 «Нива»

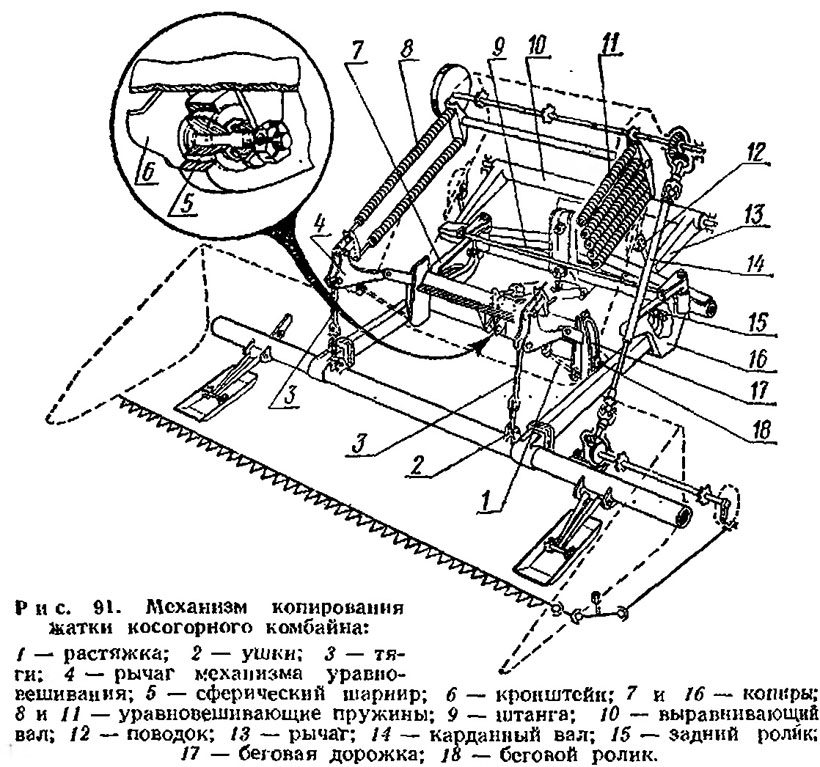

Отсоединив штангу 9 (рис. 91) от одного из копиров
7 или 16, разводят копиры в стороны и подъезжают комбайном к жатке так,
чтобы кронштейн 6 камеры расположился над сферическим шарниром 5.
Установив ручку гидрораспределителя управления подъемом жатки на слив,
опускают наклонную камеру до совпадения осей отверстий кронштейна 6 и
сферического шарнира 5. При этом следят за тем, чтобы беговые ролики 18
вошли в беговые дорожки 17 наклонной камеры.
Соединяют тяги 3 механизма уравновешивания с ушками 2 трубы корпуса
жатки. Снимают растяжки 1 с рычагов 4 механизма уравновешивания и
закрепляют их на пальцах боковин наклонной камеры. Сводят копиры 7 и 16
и соединяют их штангой 9. Длину штангу регулируют так, чтобы зазор между
задними роликами 15 и внутренними стенками копиров 7 и 16 был в пределах
6—8 мм. Соединяют карданным валом 14 валы конических редукторов
наклонной камеры и корпуса жатки.
Вилки карданных шарниров закрепляют на валах стопорными винтами и
шплинтами, которые пропускают через ступицу вилки и отверстие на валу
редуктора. Концы шплинтов разводят. Натягивают пружины 8 и II
уравновешивания жатки так, чтобы давление на почву на концах переднего
бруса было в пределах 25—30 кгс.
Установив ручку гидрораспределителя в положение «подъем», поднимают
жатку, опускают предохранительный упор на шток левого гидроцилиндра и
затем опускают жатку, пока торец упора не упрется в торец корпуса
гидроцилиндра. В таком положении жатки устанавливают резиновый
переходный фартук. Задние прижимы фартука закрепляют снизу на днище
наклонной камеры болтами с полукруглой головкой, а передние прижимы —
такими же болтами на днище корпуса жатки. Борта фартука закрепляют на
корпусах жатки и наклонной камеры с обеих сторон.
Надевают ремень на шкив верхнего вала плавающего транспортера,
натягивают его и обкатывают жатку, проверяя правильность взаимодействия
всех ее механизмов.
