Подборщики на комбайнах Колос, Нива, Сибиряк

Подборщики на комбайнах Колос, Нива, Сибиряк

Для раздельной уборки хлебов на шнековые жатки комбайнов устанавливают подборщики барабанно-грабельного типа марки 54—102 или полотенно-транспортерного типа марок ППТ-3, ППТ-ЗА с шириной захвата 3 м.

Подборщик 54-102. Масса подборщика 165 кг. Для установки подборщика на жатки разной ширины захвата к нему прикрепляют соответствующей длины приводные валы, предохранительные щитки и кожухи приводных валов.

Подборщик устанавливают на платформу жатки и закрепляют четырьмя болтами, которые ввертывают в резьбовые отверстия уголков корпуса жатки, предварительно проделав следующие работы: снимают предохранительный щит 5 (рис. 71), цепь привода мотовила и само мотовило с поддержек трубы мотовила; закрепляют тяги перемещения мотовила на поддержках проволокой; снимают

звездочку с верхнего шкива вариатора оборотов мотовила и устанавливают вместо нее шкив 1.

снимают щечки, соединяющие головку ножа с коромыслом, и сдвигают нож вправо настолько, чтобы шаровая головка колеблющегося коромысла не касалась головки ножа в крайнем правом положении; смещают в сторону средние фигурные козырьки 7 жатки и закрепляют их в этом положении; вывертывают четыре болта из резьбовых отверстий на днище жатки; закрепляют на кронштейне левой стойки жатки натяжной шкив 2 при помощи гайки с пружинной шайбой и болта, снимают левый болт 14-й секции пальцев (слева по ходу) на жатке с шириной захвата 4,1 м, 16-й секции с шириной захвата 5 м и 19-й секции на жатке с шириной захвата 6 м.

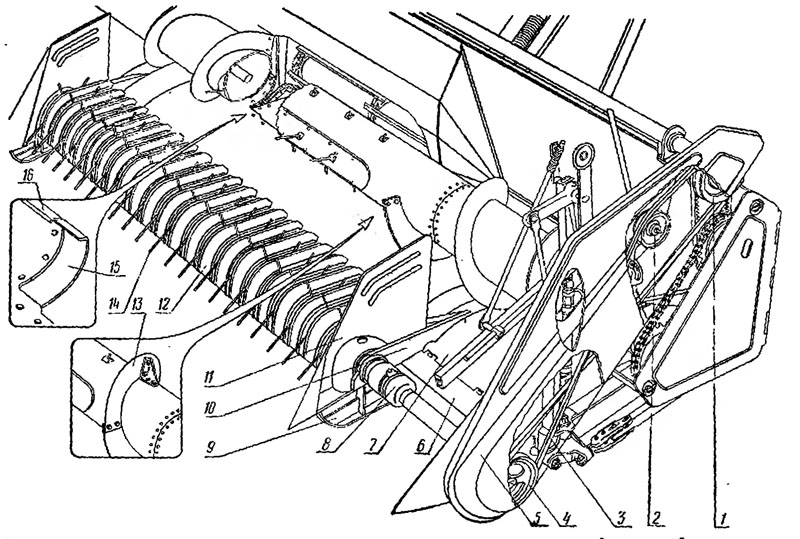

Рис. 71. Установка подборщика на жатку:

1 — шкив; 2 — натяжной шкив; 3— приводной ремень; 4 — шкив приводного вала подборщика; 5 — предохранительный щит; 6 — защитный щиток; 7 — средние фигурные козырьки; 8 — защитный кожух; 9 — башмак: 10 —лонжерон; 11 — Соковой щиток; 12 — скат; 13 — дополнительный виток; 14 — граблина; 15 — схемный отражатель; 16 — козырек отражателя.

Кроме этого, на жатке с шириной захвата 6 м смещают 9-й прижим с пластиной трения влево на один шаг; снимают левый 15 и такой же правый съемные отражатели, закрепленные на лобовом листе жатки, а также удаляют дополнительные витки 13 спирали шнека вместе с кронштейнами; устанавливают башмаки жатки на высоту среза 130 мм для уборки нормальных валков и на 100 мм для уборки маломощных или просевших в стерне валков; закрепляют на подборщике боковые щитки 11 и к их основаниям прикрепляют передние концы башмаков 9 (нужно иметь в виду, что левый башмак на 10 мм ниже правого, а лапка его стойки отогнута назад); закрепляют на ступице центрального вала подборщика тремя болтами прорезиненный диск 3 (рис. 72); устанавливают подборщик лонжеронами 10 (рис. 71) на днище жатки и закрепляют его четырьмя болтами, привернув к пальцевому брусу также среднюю опору, насаживают на приводной вал 1 (рис. 72) со стороны шпонки ступицу 2, заподлицо с валом стопорят ее болтом с гайкой; надевают на приводной вал защитный кожух 8 (рис. 71) и вводят свободный конец вала в отверстие левой боковины жатки; вводят трубу кожуха в отверстие боковины и смещают кожух влево; прикрепляют ступицу 2 (рис. 72) приводного вала к прорезиненному диску 3 тремя болтами; смещают кожух 6 (рис. 73) вправо и надевают на вал кронштейн 4 с опорным подшипником 5; прикрепляют кронштейн

4 к основанию и к верхней отбортовке боковины жатки и закрепляют на валу подшипник гайкой 1, надежно законтрив ее шайбой; проверяют соосность вала подборщика с приводным валом. .

При необходимости устанавливают шайбы между днищем жатки и опорными баллонами подборщика; прикрепляют к кронштейну 4 скобу 3, при этом короткую сторону скобы направляют вниз; закрепляют кожух приводного вала на диске 5 (рис. 72) болтом 4, надевают шкив 2 (рис. 73) на приводной вал так, чтобы расстояние между серединой ручья и боковиной жатки было 208 мм, и закрепляют его клиновой шпонкой 8X7X50; надевают на шкивы приводной ремень 3 (рис. 71) перекрестно ведомой ветвью наружу; натягивают ведомую ветвь натяжным шкивом 2, устанавливают защитные щитки 6 пальцев режущего аппарата; устанавливают предохранительный щит 5 и закрепляют его быстросъемным шплинтом на цапфе балки

мотовила и болтами на скобе 3 (рис. 73); заполняют полость корпуса кривошипов маслом АК-15 до уровня контрольной пробки и обкатывают подборщик. Продолжительность обкатки не менее 4 ч.

После обкатки сливают масло из корпуса кривошипов, промывают полость корпуса свежим маслом или керосином в течение 5 мин при 125' об/мин приводного вала; сливают жидкость и вновь заправляют свежим маслом до уровня контрольной пробки.

Во время работы обороты приводного вала подборщика регулируют так же, как и обороты мотовила, вариатором, управляемым из кабины водителя.

Диапазон регулирования 72—180 об/мин. Однако во избежание быстрого износа деталей механизма подборщика и обеспечения работы на подборе с минимальными потерями не следует увеличивать обороты приводного вала выше 125 об/мин.

Нельзя также вращать вал подборщика в обратную сторону и становиться на скаты.

На модернизированных подборщиках имеется обгонная муфта и поэтому указанное требование необязательно.

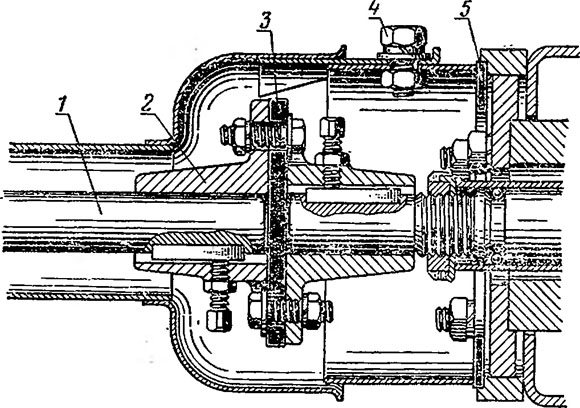

Рис. 72. Соединение подборщика с приводным валом:
1 — приводной вал; 2 — ступица; 3 — прорезиненный диск; 4 — болт: 5 — диск.

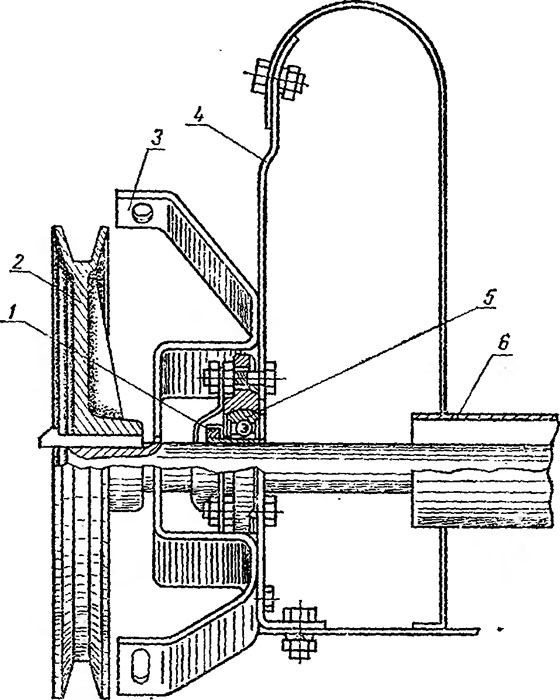

Рис. 73. Крепление приводного вала подборщика:
1 — гайка; 2 — шкив; 3 — скоба; 4 — кронштейн; 5 — опорный подшипник; 6 — кожух.
