Указатель потерь зерна на комбайнах Колос, Нива, Сибиряк





Указатель потерь зерна (УПЗ) контролирует изменение величины потерь зерна за молотилкой в процессе работы комбайна.

Принцип его работы основан на относительном сравнении количества свободного зерна, теряемого молотилкой, с количеством зерна, поступающего в бункер в текущий момент времени.

Относительная величина потерь указана па шкале измерительного прибора в процентах. Диапазон измерения от 0,5 до 3%.

Абсолютная погрешность измерения +-0,3%.

УПЗ состоит из четырех пьезоэлектрических преобразователей 1 и 6 (рис. 65), измерительного блока 2, показывающего прибора 5, соединительных панелей 7 и проводов.

Для регистрации потерь зерна в соломе и полове пьезоэлектрические преобразователи 6 установлены на двух средних клавишах соломотряса комбайна «Нива» или на второй и четвертой клавишах соломотряса комбайна «Колос» и на скатной доске. Преобразователь 1 зерна, поступающего в бункер комбайна, установлен на днище решетного стана.

Каждый удар зерна о мембраны преобразователей вызывает появление на выходе преобразователей электрических сигналов, которые после усиления и преобразования поступают на показывающий прибор 5.

Измерительный блок 2 установлен на левой панели кабины, а показывающий прибор 5 — на рулевой колонке.

После установки приборов необходимо убедиться в правильности монтажа. Для этого тумблер 3 переводят в положение «включено», а ручку 4 «чувствительность» переводят на деление «25». Один человек, находящийся в кабине комбайна, следит за поведением стрелки прибора 5, а второй бросает горсти зерна одновременно на

преобразователь подачи 1 и на один из преобразователей потерь 6. Стрелка показывающего прибора должна отклоняться вправо.

При частом (10—15 ударов в 1 с) постукивании по мембране одного из преобразователей стрелка показывающего прибора не должна отклоняться вправо дальше отметки «0,5» при установленной ручке «чувствительность» на делении «25».

Подготовка к работе прибора как указателя потерь. Перед началом уборки комбайн регулируют в зависимости от состояния хлебостоя и метеорологических условий так, чтобы обесиечить максимальную производительность и высокое качество обмолота при допустимом уровне потерь. При настройке комбайна используют те же приемы и средства, как если бы отсутствовал прибор УПЗ. Затем устанавливают ручку 4 «чувствительность» в крайнее левое положение, тумблер 3 переводят в положение «ВКЛ» и, двигаясь на выбранной скорости, переключением ручки «чувствительность» устанавливают стрелку прибора 5 в средней части рабочего сектора шкалы.

В процессе дальнейшей работы положение ручки «чувствительность» не изменяют, а режим работы поддерживают таким, чтобы стрелка прибора 5 незначительно отклонялась от первоначального положения.

Подготовка к работе прибора как измерителя потерь зерна. Настройка прибора па измерение потерь сопряжена с дополнительными затратами времени и требуют тщательного и квалифицир0' ванного подхода к проведению этой работы.

Комбайном, подготовленным к работе, как описано выше, делают пробный прокос длиной не менее 50—70 м.

Во время прокоса ручкой 4 «чувствительность» устанавливают стрелку показывающего прибора в пределах 1—1,5% и замечают

деление, на котором она установилась. Затем выгружают зерно из бункера и взвешивают его. Собранную в брезент солому и полову повторно обмолачивают, предварительно открыв люк зернового шнека элеватора, собирают в брезент зерно, взвешивают его и определяют фактический процент потерь делением массы потерянного зерна, умноженной на 100, на сумму массы зерна, собранного в бункер, и массы потерянного зерна.

Прибор считают настроенным, если фактические потери и среднее показание прибора отличаются не более чем на —0,3%.

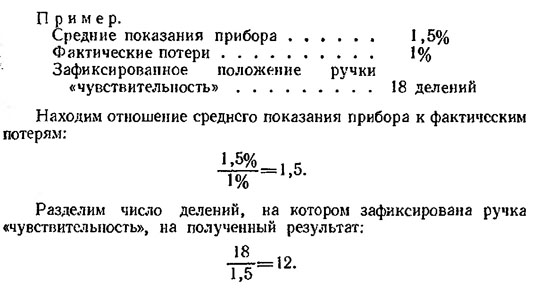

В остальных случаях, для того чтобы показания прибора соответствовали фактическим потерям, необходимо изменить положение ручки «чувствительность» и установить ее на число делений, которое подсчитывают так: определяют отношение среднего показания прибора к величине фактических потерь, делят предварительно зафиксированное показание ручки «чувствительность» на полученный результат и устанавливают ручку «чувствительность» на отметку, •соответствующую найденному числу.











Следовательно, чтобы показания прибора соответствовали фактическим потерям, ручку «чувствительность» нужно установить против отметки «12».

Во время работы нужно систематически следить за тем, чтобы на преобразователях 1 и 6 не было грязи, мокрого или сухого слоя земли, соломы и половы, так как падающие на мембраны преобразователей зерна не будут возбуждать электрических сигналов и показания прибора будут неправильными (как правило, заниженными).

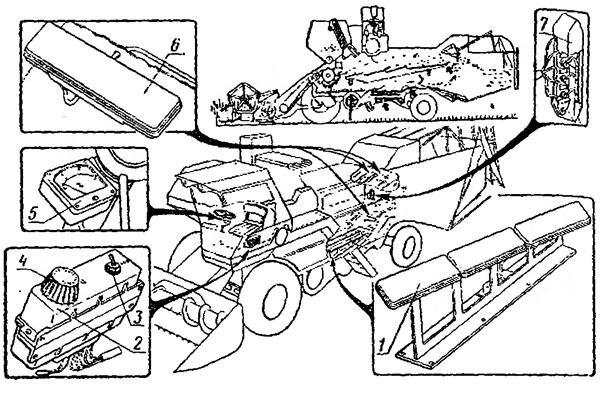

Рис. 65. Схема установки приборов указателя потерь зерна: 1— пьезоэлектрические преобразователи; 2 — измерительный блок;3 — тумблер; 4 — ручка «чувствительность»; 5 — показывающий прибор; 7 — соединительная панель.
