Регулировка натяжения цепей скребковых
элеваторов комбайнов Нива, Колос, Сибиряк
Цепи элеваторов натягивают перемещением валика 2 (рис. 37) верхней
головки элеватора натяжными болтами 1.
При регулировке натяжения цепи следят, чтобы не произошло перекоса
валика относительно кожуха. У правильно натянутой цепи скребки легко
отклоняются усилием руки от среднего положения на 30е в обе стороны.
Цепь снимают или устанавливают через верхнюю головку элеватора,
направляя обе ветви по каналам элеватора, разделенным перегородкой.
Ветви соединяют через окно в нижней головке элеватора

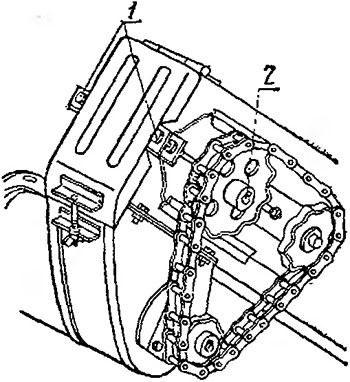

рис. 37. Регулировка натяжения цепей скребковых
элеваторов:
1 — натяжной болт; 2 — валик.
