Регулировка механизма включения привода жатки и
кулачковой муфты выгрузного шнека комбайнов Нива, Колос, Сибиряк
На комбайне «Нива» натяжение ремня регулируют перестановкой рычага 2
(рис. 36) на соответствующие отверстия сектора 3. При полном
использовании этой регулировки можно увеличить ход рычага 2
перестановкой вилки 5 па ближайшее к валу 4 отверстие рычага 6.
На комбайне «Колос» натяжение ремня регулируют изменением длины тяги,
соединяющей рычаг вала натяжного шкива с рычагом рукоятки управления,
при помощи навинченной на тягу вилки.
Надежное отключение жатки зависит от положения ограничителя 1, который
устанавливают на расстоянии не более 5 мм от натянутой ветви ремня.
При регулировке кулачковой муфты выгрузного шнека изменением длины тяги
механизма включения между торцами зубьев муфты устанавливают зазор 5 мм
в положении рычага «выключено» и полное зацепление зубьев в положении
«включено».

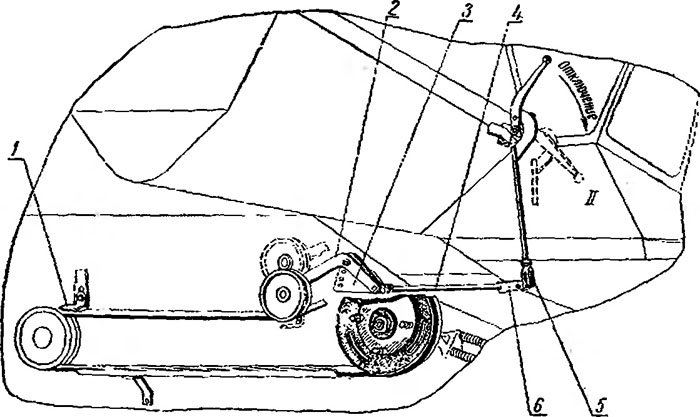

Рис. 36. Регулировка механизма включения привода
жатки:
1 — ограничитель; 2 и 6 — рычаги; 3 — сектор; 4 — вал; 5 — вилка.
