ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА ОНК–160С. Руководство - часть 1

в градусах;

- о величине напряжения питания ограничителя Uс, в вольтах;

- о состоянии дискретных входов и выходных электронных ключей

ограничителя;

- о параметрах, хранимых в служебной и долговременной областях

памяти РП;

- о дате (число, месяц, год) и текущем времени суток (часы и мину-

ты).

1.2.4 Ограничитель предназначен для работы в следующих услови-

ях:

- при изменении температуры окружающей среды от минус 45 до

плюс 55 °С;

- при относительной влажности воздуха до 100 % при температуре

плюс 25 °C.

Степень защиты корпусов составных частей ОНК (блоков и датчи-

ков) исполнения У по ГОСТ 14254-96: IР55 - для блока БОИ; IР56 -

для остальных составных частей.

1.2.5 Основные технические данные ограничителя приведены в

таблице 1.

Дополнительная температурная погрешность точностных характе-

ристик в рабочем диапазоне температур - не более 0,2 % на каждые

10 °С.

Примечания

1 Определение погрешностей отображения информации на индика-

торе жидкокристаллическом цифровом (ИЖЦ) в статическом режиме

проводится на заводе-изготовителе при производстве ограничителя

(при проверках на стендах), а также после его ремонта в сервисных и

ремонтных организациях (указанных в перечне ЛГФИ.408844.009 Д3)

или на заводе-изготовителе.

2 Массогабаритные характеристики составных частей ограничителя

ОНК-160С приведены в ЛГФИ.408844.026 ПС.

Таблица 1 - Основные технические данные ОНК-160С

Параметр

наименование

значение

Диапазон изменения усилий Р, Н (кгс) 1)

0-9800 (от 0

до 1000)

Диапазон изменения угла азимута (угла поворота плат-

формы крана) Gс

- датчик азимута (ДА), датчик угла (ДУГ) и датчик переме-

от 0 до 360

щения интегральный (ДПИ)

- датчик азимута (ДА-01)

от 15 до 345

6

Параметр

наименование

значение

Погрешность отображения информации на ИЖЦ в стати-

ческом режиме:

- о степени загрузки крана Мз, %

не более 5,0

- о фактической массе поднимаемого груза Qт, % 2)

не более 5,0

- о максимальной грузоподъемности Qм, % 3)

не более 1,5

- о вылете Rт, % 4)

не более 1,5

- о высоте подъема оголовка стрелы (или крюка) Но, % 5)

не более 3,0

- об азимуте поворотной платформы крана Gс 6)

не более

1,0

--------------------------

1) 1 Н = 10,2 кгс

2) Относительно максимальной грузоподъемности на данном вылете

Rт.

При работе в зоне грузовой характеристики с грузоподъемностью

менее 3,3 т погрешность

не должна превышать 0,1 т

3) При грузоподъемности менее 7 т погрешность не превышает 0,1 т

4) При стреле, нагруженной номинальным грузом на данном вылете

5) При отсутствии нагрузки

6) Без учета люфтов в механизме установки ДА

Степень загрузки при срабатывании защиты ОНК при пере-

105

грузке крана, %

Погрешность срабатывания защиты ОНК при перегрузке

5,0

крана, %, не более

Погрешность срабатывания координатной защиты относи-

тельно введенных (заданных) ограничений, не более:

- по азимуту поворотной платформы крана Gс для ограни-

чений ПОВОРОТ ВПРАВО и ПОВОРОТ ВЛЕВО

1,0°

- по высоте подъема оголовка стрелы Hо для ограничения

0,5

ПОТОЛОК, м

0,4

- по проекции оси крюка на исходную линию для ограниче-

ния СТЕНА, м

Количество выходных реле блока питания и коммутации

6

(БПК), шт.

Напряжения переменного (50 Гц) / постоянного тока, ком-

мутируемые выходными реле БПК, В

380 / 220

Количество выходных реле контроллера поворотной части

от 2 до 8

(КПЧ), шт.

Напряжения постоянного тока, коммутируемые выходными

от 10,8 до 30,0

реле КПЧ, В

Коммутационная способность контактов реле БПК и КПЧ, А,

1,5

не более

Номинальное напряжение питания переменного тока [час-

тота (50±1) Гц] блока питания и коммутации (UС), В

220

Диапазон изменения напряжения питания переменного то-

ка [частота (50±1) Гц] относительно номинального значе-

(от 198 до 242)

ния, В

7

Параметр

наименование

значение

Номинальное напряжение питания постоянного тока кон-

троллера поворотной части (UС), В

12 или 24

Диапазон изменения напряжения питания постоянного тока

относительно номинального значения, В

(от 10,8 до 30,0)

Потребляемая мощность от источника питания переменно-

го тока, В•А

не более 100

Потребляемая мощность от источника питания постоянного

тока, В•А

не более 60

Диапазон рабочих температур, С

от минус 45 до +55

Диапазон температур хранения, С, не менее

от минус 50 до +60

Относительная влажность воздуха при температуре плюс

25 °C, %

от 45 до 100

Средняя наработка до отказа, ч, не менее

8800

Средний срок службы, лет, не менее

12

1.3 Состав ограничителя

Комплект поставки ограничителя конкретной модификации ОНК-

160С-ХХ

(Х

- целое число от

0 до

9) приведен в паспорте

ЛГФИ.4088844.026 ПС.

В общем случае в комплект поставки ограничителя ОНК-160С-ХХ

могут входить блоки и датчики, указанные в таблице 2.

Таблица 2 - Состав ОНК-160С-ХХ

Наименование составной

Тип, марки-

Обозначение

Кол

части

ровка

шт.

Блок отображения информации

БОИ-ХХ ЛГФИ.408843.029-ХХ

1

Блок питания и коммутации или

БПК или

ЛГФИ.484461.020 или

Контроллер поворотной части

КПЧ-ХХ

ЛГФИ.484461.004-ХХ

1

Контроллер оголовка стрелы

КОС-ХХ 1) ЛГФИ.411117.003-ХХ

1

Датчик азимута или

ДА-ХХ или

ЛГФИ.401221.011-ХХ или

датчик угла, или

ДУГ-04, или

ЛГФИ.401221.018-04, или

датчик перемещения интеграль-

ДПИ-ХХ

ЛГФИ.401161.074

1

ный

Датчик угла маятниковый цифро-

1или

ДУГМЦ-01

ЛГФИ.401221.017-ХХ

вой

2

Датчик усилия цифровой или

ДУЦ-05 или

ЛГФИ.404176.023-05

1

датчик силы тензометрический

ДСТЦ, или

или

или2

цифровой, или

ДУКЦ

ЛГФИ.404176.020, или

датчик усилия на канат циф-

ЛГФИ.301526.004

ровой

Датчик скорости ветра

ДСВ

ЛГФИ.402131.002

1

Жгуты

-

См. ЛГФИ.408844.026 ПС

--------------------------------

1) Не поставляется с ОНК для железнодорожных кранов

8

- USB - порт для подключения к персональному компьютеру при

считывании информации (в полном объеме) из регистратора парамет-

ров крана, встроенного в БОИ, и программирования контроллера БОИ.

1.4.1 Структурная схема ограничителей ОНК-160С-ХХ приведена на

рисунке 1.

1.4.2 БОИ и датчики, устанавливаемые на поворотной части крана,

подключаются к индивидуальным разъемам блока БПК (или КПЧ).

БПК (или КПЧ) подключается к системе управления крана посред-

ством жгута. При этом через разъем ВХ БПК (или КПЧ) проходят цепи

питания ОНК, сигналы с концевых выключателей и цепи управления

исполнительными механизмами.

1.4.3 Принцип действия ОНК основан на последовательном опросе

и преобразовании аналоговых сигналов с датчиков первичной инфор-

мации в цифровой последовательный код, передачи его в БОИ, опре-

делении угла наклона и длины стрелы, расчете цифровыми методами

значений вылета, высоты подъема (по заданным геометрическим раз-

мерам рабочего оборудования крана), а также вычислении значения

массы поднимаемого груза и степени загрузки крана с последующим

их сравнением с предельно-допустимыми значениями при выбранном

режиме работы крана (конфигурации кранового оборудования).

Расчет параметров грузоподъемности крана и степени его загрузки

осуществляется в БОИ по значениям информационных сигналов с

датчиков угла наклона стрелы, длины стрелы и давлений в полостях

гидроцилиндра подъема стрелы, зависящих от веса груза на крюке

крана, с учетом значений сигналов с датчика азимута и датчиков (кон-

цевых выключателей) положения оборудования и органов управления

крана.

МЗОН

ДСВ

Выход реле и входные сигналы

CAN-канал

ВХ/ВЫХ

КОС

(К цепям управления крана)

ДУНГ

ТС 34 %

*

20–12–07

10:15

R = 12,34

Qн = 10,00

Rn = 34,00

Qт =

8,68

CAN

CAN

БПК

ДУЦ

ДУНС

или

CAN-канал

БОИ

КПЧ

ДА

РП

НА1

ИКП

USB

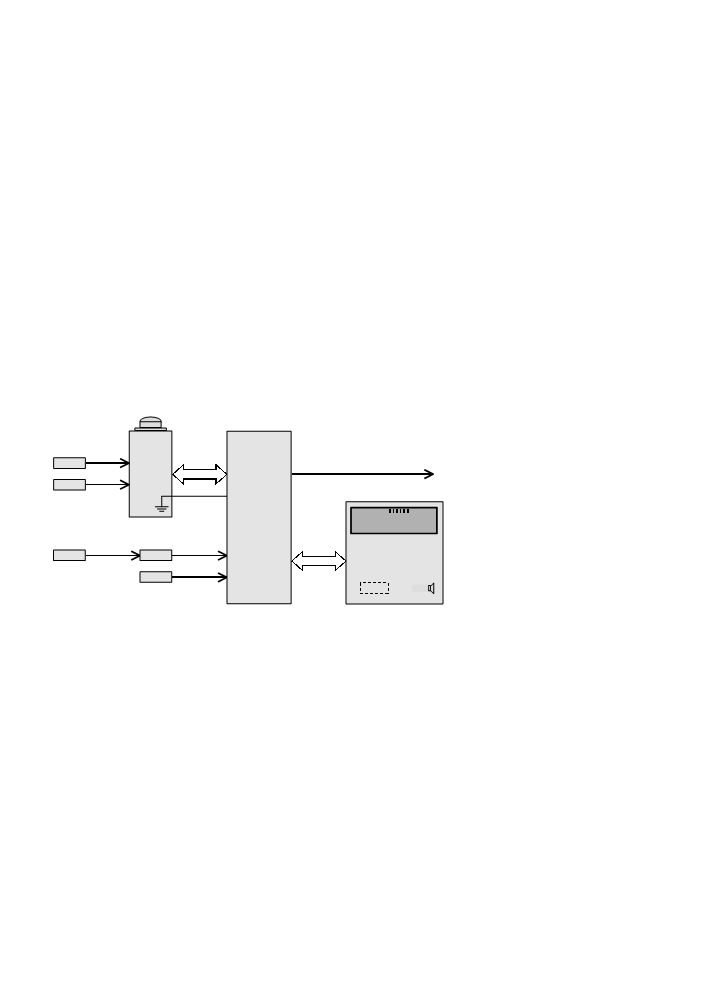

Рисунок 1 - Структурная схема ограничителей ОНК-160С-ХХ

По результатам расчета, при достижении предельных состояний

режимов работы крана (в зави- мости от величины нагрузки, по-
