ОНК–160С. ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА. Руководство - часть 5





6.5 Сделать отметку в паспорте ограничителя (при необходимости, и в паспорте
крана) о проведении комплексной проверки ОНК-160С-ХХ.
7 Использование по назначению
7.1 Эксплутационные ограничения (Меры безопасности)
Ограничитель не содержит источников опасности для обслуживающего персонала и
при его эксплуатации необходимо руководствоваться "Правилами устройства и безопасной
эксплуатации грузоподъемных кранов" (ПБ-10-382-00).
При проведении сварочных работ на кране ОНК должен быть обесточен.
ЗАПРЕЩАЕТСЯ ПРОВОДИТЬ НАСТРОЙКУ И РЕГУЛИРОВКУ ОГРАНИЧИТЕЛЯ НА КРАНЕ
ЛИЦАМ, НЕ ИМЕЮЩИМ СПЕЦИАЛЬНОЙ ПОДГОТОВКИ И УДОСТОВЕРЕНИЯ НА ПРАВО
ПРОВЕДЕНИЯ УКАЗАННЫХ РАБОТ.
ЗАПРЕЩАЕТСЯ ЭКСПЛУАТАЦИЯ ОГРАНИЧИТЕЛЯ С ПОВРЕЖДЕННЫМИ ПЛОМБАМИ.
Наличие ограничителя на кране не снимает ответственности с машиниста крана в
случае опрокидывания и разрушения элементов крана при подъеме груза.
7.2 Подготовка ограничителя к использованию
Перед включением ОНК необходимо изучить назначение элементов индикации и
органов управления ограничителя, расположенных на передней панели БОИ (см. п. 2.1).
В режиме РАБОТА
(т. е. при использовании ограничителя по назначению)
используются следующие кнопки блока отображения и индикации (БОИ):
-
8-11 (см. рисунок 4) - для ввода ограничений координатной защиты типа СТЕНА,
ПОТОЛОК, ПОВОРОТ ВЛЕВО, ПОВОРОТ ВПРАВО;
- БЛК
(БЛОКИРОВКА;
17)
- для блокировки координатной защиты при ее
срабатывании по любому из введенных ограничений;
- "¤"
(ПОДСВЕТКА, 20) - для включения и выключения (при повторном нажатии
кнопки) ламп подсветки ИЖЦ в темное время суток;
- Х
(21)
- для выхода (возврата) из меню или из подменю (из пункта меню) и
переключения (смены) страниц отображения рабочих параметров крана;
- Т (22) - для вызова на ИЖЦ календаря. При нажатии кнопки "Т" во вторую строку
индикатора выдаются текущие значения даты (число - месяц - год) и времени суток (часы -
минуты). По истечении 3 с после нажатия кнопки "Т" ограничитель автоматически переходит к
отображению текущих параметров работы крана;
- "+" (13) и "-" (14) - для увеличения ("+") и уменьшения ("-") числового значения
установленного (выбранного) параметра или режима работы, отображаемого на ИЖЦ;
Лист
ЛГФИ.408844.026 РЭ
44
- "" и "" - передвижение вверх "" и вниз "" по пунктам меню (подменю);
- МЕНЮ (М при отображении на индикаторе) - для входа в
Диагностика
Рукоятки упр.
сервисное меню и его подменю;
Конт. пов. части
Контр.оголовка
- "" (ВВОД) - запись установленного (выбранного) значения
Дополн. пар.
Коррек. времени
конфигурации оборудования крана, отображаемой на ИЖЦ, в память
Идентификация
Наработка
ограничителя.
Считывание РП
Перегрузки
Кнопкой МЕНЮ, нажатие которой в режиме РАБОТА приводит
+, -, М, Х
к отображению пунктов сервисного меню (см. рисунок слева), следует
пользоваться только при необходимости (например, для коррекции
точности хода часов, считывания данных о наработке крана или для получения
дополнительной информации о состоянии составных частей ОНК при возникновении его
неисправности).
В подменю "диагностика" можно контролировать:
- исправность датчиков (выключателей) положения рукояток управления краном (0-
рукоятка отклонена )
- состояние дискретных входов ограничителя, и состояние выходных реле (подменю
"Конт.пов.части");
- информацию поступающую с КОСа (слева три разряда - диапазон ЛЭП, 2 разряда
код исправности - неисправности, состояние выходных ключей КОСа, состояние входа
ограничителя подъема крюка, если он подключен к КОСу.
В подменю"Дополн. пар" можно контролировать напряжение аккумулятора,
температуру датчиков и БОИ, значения давлений в поршневой и штоковой полостях
гидроцилиндра подъема стрелы.
При работе с ограничителем необходимо помнить следующее:
- если ограничитель произвел запрет рабочих операций крана, на его панели
загорается красная лампа
!
(СТОП), один из индикаторов координатной защиты или
диапазон ЛЭП, одновременно на дисплей выдается текстовое сообщение поясняющее
причину запрета и его цифровой код, например "E83 Огр. под. крюка" или "Е88 Вылет
велик".
- при приближении стрелы к введенным или встроенным значениям координатной
защиты выдается предупредительная звуковая сигнализация (короткие сигналы), начинает
мигать индикатор НОРМА.
Лист
ЛГФИ.408844.026 РЭ
45
- ограничитель не имеет собственного переключателя для подачи напряжения
питания. Включение ОНК производится тумблером на пульте управления крана
одновременно с включением приборов в кабине. Между выключением и включением
ограничителя необходимо выдерживать паузу не менее 30 секунд.
- если включение ограничителя производится при температуре менее минус 10 С,
включается внутренний обогреватель [термостат (ТС)] БОИ и выдача информации на ИЖЦ
начнется после его прогрева в течение 10 мин;
- ПРИ ОТКАЗЕ ДАТЧИКОВ РАБОТА КРАНА ЗАПРЕЩАЕТСЯ (блокируется подъем груза).
7.3 Использование ограничителя
7.3.1 Включение ограничителя
Включить тумблер подачи питания в цепи управления крана.
Проконтролировать прохождение теста самоконтроля ОНК:
ПРИБОР БЕЗОПАСНОСТИ
-появление на индикаторе сообщения показанного ниже
ОНК-160 ХV У
СТРЕЛОВОГО КРАНА
и поочередное
(снизу вверх, слева направо) включение-
[ модель крана ] VН
выключение (загорание-погасание) всех единичных индикаторов
(светодиодов) БОИ.
ТС - включен обогреватель (термостат) БОИ
37 % - процент и шкала загрузки крана
ТС 37 %
*
25-11-05 - дата (отображается при нажатии кнопки Т):
число, месяц, год;
Lс = 17,53
25–11–05
12:04
12:04 - текущее время суток: часы и минуты
R = 12,34
Qн = 10,00
Lс=17,53 или Gc=256,6 - длина стрелы или угол поворота
Rn = 34,00
Qт =
4,00
(отображается при телескопировании стрелы
Нажать кнопку Х
или при повороте платформы)
R - вылет, в метрах
Lc = 17,50
Mз = 90%
Qн - номинальная (предельно-допустимая) масса груза на
Ac = 30,00
Hо = 10,00
данном вылете R, в тоннах
Gc = 256,6
Ка = 12,31
Rn - предельный вылет, на который можно переместить груз Qт
Pц = 230,5
Кb = 20,52
Qт - текущая масса груза на крюке, в тоннах
Lc - длина стрелы, в метрах
Нажать кнопку Х
Ас - угол наклона стрелы, в градусах
Gс - угол азимута (угол поворота платформы), в градусах
Р-0
КЖ-971
Рц - давление в гидроцилиндре результирующее, в атмосферах
L = 10,37- 22,37
Зап: 12
Mз - момент загрузки (степень загрузки крана), в процентах
Опоры:Mах
Раб.з.: 360°
Hо - высота подъема оголовка стрелы, в метрах
Ка - крен продольный, в градусах
Кb - крен поперечный, в градусах
Нажать кнопку Х
"Р-0" - режимы работы крана
"Зап:8" - кратность запасовки полиспаста
"Раб.з.:360°" - рабочая зона крана 360°
Рисунок 16 - Вид информационных окон БОИ
Лист
ЛГФИ.408844.026 РЭ
46
После прохождения теста индикации ограничитель перейдет в рабочий режим.
В режиме РАБОТА для отображения на ИЖЦ последовательно выдается три окна
информации. Типы контролируемых параметров крана и другая дополнительная
информация, отображаемая в этих окнах, показаны на рисунке 16.
Переход из одного информационного окна в другое
(переход к просмотру
информации окон) осуществляется при каждом нажатии на кнопку Х (кнопка 21 на рисунке 3).
7.3.2 Контроль и ввод режимов работы крана
Операции по п. 7.3.2 выполнять при начале работы, при необходимости изменения
режимов работы крана или при выдаче на ИЖЦ соответствующего сообщения.
Ввод режима работы крана согласно грузовым характеристикам осуществляется
путем изменения номера режима работы "Р-ХХ" с помощью кнопок "+" и "-" в третьем
информационном окне на рисунке 16 с последующим занесением выбранного режима в
память ограничителя нажатием кнопки "". Запасовка меняется нажатием кнопки "Т".
При этом на ИЖЦ отображаются: режим работы данного типа крана, диапазон
изменения длины стрелы, конфигурация опорного контура, кратность запасовки полиспаста
грузового каната и разрешенная зона работы по углу поворота платформы крана, масса
противовеса (при наличии на кране разных противовесов).
Коды режимов работы ОНК в составе различных кранов приведены в приложении А
ЗАПРЕЩАЕТСЯ НАЧИНАТЬ РАБОТУ НА КРАНЕ, НЕ УБЕДИВШИСЬ В ПРАВИЛЬНОСТИ
УСТАНОВКИ РЕЖИМОВ РАБОТЫ (ОПОРНОГО КОНТУРА, СТРЕЛОВОГО ОБОРУДОВАНИЯ,
ПРОТИВОВЕСА И СХЕМЫ ЗАПАСОВКИ).
7.3.3 Особенности работы с ОНК
В процессе эксплуатации крана возможны ситуации, когда ограничитель
грузоподъемности ОНК-160С запрещает работу крана.
Определить причину остановки крана помогают выдаваемые на ИЖЦ сообщения
вида "EXХ" (или "EXХХ"), где E следует читать как "ошибка, отказ"; ХХ (или ХХХ) - цифровой
код сообщения, Х - любое целое число от 0 до 9.
Каждое выдаваемое на ИЖЦ сообщение сопровождается соответствующим
текстовым пояснением.
Сообщения о достижении ограничения в режиме РАБОТА выводятся во второй
строке сверху индикатора на главной (первой) странице отображения рабочих параметров
крана и сохраняются на ИЖЦ до устранения причины, вызвавшей остановку крана.
Виды выдаваемых сообщений и их краткое описание приведено в таблице 3.
Лист
ЛГФИ.408844.026 РЭ
47
Лист
ЛГФИ.408844.026 РЭ
48
Таблица 3
Вид сообщения,
Краткое описание сообщения
выдаваемого на ИЖЦ
E83 Огр. под. крюка
Сработал концевой выключатель ограничения подъема крюка
E84 Огр. смат. каната
Сработал концевой выключатель ограничителя витков на
барабане грузовой лебедки
E85 Телескоп
Недопустимый вес при выдвижении (или втягивании) стрелы
E86 Ускоренная
Недопустимый вес при работе лебедки на ускоренном режиме
E87 Запасовка
Недопустимый вес для данной кратности полиспаста
E88 Вылет велик
Сработало ограничение по вылету
E89 Вылет мал
Сработало ограничение по вылету
E90 Блокировка 1
Работа крана при нажатой кнопке БЛК
E91 Блокировка 2
Блокировка выходного реле ОНК перемычкой
E92 Блокировка 3
Выходное реле ОНК отключено от схемы управления краном
E94 Не раб. зона
Стрела находится в нерабочей зоне (над кабиной) с грузом или
не полностью втянута
E95 Пов. вправо
Сработало ограничение по повороту вправо
E96 Пов. влево
Сработало ограничение по повороту влево
7.3.4 Считывание информации о наработке крана
Нажать кнопку МЕНЮ для входа в сервисное меню
С помощью кнопок "+" и "-" выбрать подменю "Наработка".
Нажать кнопку МЕНЮ. На ИЖЦ отобразится
Кол. цикл
4
Хар. пред.
8000
информационное окно (см. рисунок слева), в котором указываются
Хар. тек.
2
Нар. огр.
текущие значения циклов нагружения крана
("Кол. цикл"),
предельного Nп и текущего Nт характеристического числа ("Хар. пред" и ("Хар. тек.") и
наработки (времени включенного состояния) ограничителя ("Нар. огр.", в часах).
Нажать кнопку Х для выхода из подменю.
7.3.5 Коррекция хода часов
Данная операция выполняется при несоответствии показаний времени на ИЖЦ
ограничителя местному времени или при переходе на летнее (зимнее) время суток.
Лист
ЛГФИ.408844.026 РЭ
49
Коррекция времени хода часов ограничителя в режиме РАБОТА возможна, если
реальное значение текущего времени отличается от отображаемого на индикаторе БОИ
значения, не более чем на 1 ч 15 мин. При уходе часов более чем на 1 ч 15 мин коррекцию
времени необходимо проводить в режиме НАСТРОЙКА (см. п. 5.3).
Коррекцию времени хода часов в режиме РАБОТА необходимо проводить только в
том случае, если перед коррекцией отображаемое на ИЖЦ значение времени лежит в
диапазоне от 10:45 (10 ч 45 мин) до 13:15 (13 ч 15 мин); в противном случае необходимо
настроить время в режиме НАСТРОЙКА.
Коррекцию текущего времени суток необходимо проводить ровно в 12 ч.
Нажать кнопку МЕНЮ для входа в сервисное меню.
Кнопками "+" и "-" выбрать подменю "Коррек. времени" (Коррекция времени).
Нажать кнопку МЕНЮ. На ИЖЦ отобразится информационное окно (см. рисунок
Коррек. времени
слева), в котором во второй строке указываются текущие значения
27-11-05
11:56
даты и времени суток.
Х,
В 12 часов по местному времени нажать кнопку "". После
нажатия кнопки "" на индикаторе установится требуемое значение
Коррек. времени
27-11-05
12:00
времени: 12:00 (см. второе окно на рисунке слева).
Х,
Для выхода из подменю необходимо нажать кнопку Х.
7.3.6 Ввод координатной защиты
Координатная защита - предназначена для обеспечения работы крана в зоне ЛЭП и
в стесненных условиях.
ВНИМАНИЕ!
1 РАБОТА ВБЛИЗИ ОТ ЛЭП МОЖЕТ ПРОВОДИТЬСЯ ТОЛЬКО ПРИ НАЛИЧИИ НАРЯДА -
ДОПУСКА УСТАНОВЛЕННОГО ОБРАЗЦА.
2 НА КРАНАХ, КОТОРЫЕ МОГУТ ПЕРЕДВИГАТЬСЯ С ГРУЗОМ (РАБОТА БЕЗ
ОПОР) ТОЧКА ОТСЧЕТА ПАРАМЕТРОВ КООРДИНАТНОЙ ЗАЩИТЫ ПЕРЕМЕЩАЕТСЯ
ВМЕСТЕ С КРАНОМ И ЗАЩИТА ТИПА СТЕНА НЕ РАБОТАЕТ.
Для реализации координатной защиты в ограничителе ОНК-160С предусмотрены
следующие виды ограничений:
- ограничение СТЕНА;
- ограничение ПОТОЛОК;
- ограничения по углу поворота: ПОВОРОТ ВЛЕВО (или УГОЛ ЛЕВЫЙ), ПОВОРОТ
ВПРАВО (или УГОЛ ПРАВЫЙ).
Лист
ЛГФИ.408844.026 РЭ
50
Для ввода ограничения необходимо нажать на время не менее 1 с одну из кнопок
8 -11 (при необходимости - поочередно несколько кнопок) напротив символа, обозначающего
тип требуемой защиты (например, ПОТОЛОК), при этом должен включиться индикатор
введенного ограничения в мигающем режиме.
При вводе ограничения учитывать габаритные размеры поднимаемого груза.
Для снятия введенного ограничения (сброса защиты) необходимо повторно нажать ту
же кнопку и проконтролировать выключение (гашение) соответствующего индикатора.
Горение индикаторов постоянным свечением свидетельствует об отсутствии
срабатывания защиты по введенным ограничениям.
При достижении в процессе работы крана любого из введенных ограничений
!
срабатывает координатная защита, загорается красный индикатор
(СТОП) (зеленый
индикатор НОРМА продолжает гореть), включается звуковой сигнал и индикатор
ограничения, из-за которого сработала защита, переводится в мигающий режим.
Для отключения защиты оператор должен изменить параметр, по которому
достигнуто ограничение
[Например, при достижении ограничения типа ПОТОЛОК
необходимо либо опустить стрелу, либо уменьшить ее длину, удерживая в нажатом
!
состоянии кнопку БЛК до момента отключения красного индикатора
(СТОП) и звукового
сигнала].
ВНИМАНИЕ!
ПРИ ВВОДЕ ОГРАНИЧЕНИЙ КООРДИНАТНОЙ ЗАЩИТЫ СЛЕДУЕТ ПРЕДУСМАТРИВАТЬ
ЗАПАС ПО РАССТОЯНИЮ И УГЛУ ПОВОРОТА (ДЛЯ УЧЕТА ИНЕРЦИИ КРАНА ПРИ ПРИБЛИЖЕНИИ
К ЗОНЕ, В КОТОРОЙ РАБОТА КРАНА ЗАПРЕЩЕНА).
ПРИ ПРИБЛИЖЕНИИ К УСТАНОВЛЕННОМУ ОГРАНИЧЕНИЮ ЗВУКОВОЙ СИГНАЛ
НАЧИНАЕТ ЗВУЧАТЬ РАНЬШЕ, ЧЕМ НАСТУПИТ ОГРАНИЧЕНИЕ.
При необходимости все ограничения могут быть введены одновременно.
При выполнении работ по пп. 7.3.6.1,
7.3.6.2 измерение расстояний проводить
рулеткой. Требования к рулетке указаны в п. 5.
7.3.6.1 Ввод ограничения типа (СТЕНА)
Ограничение (СТЕНА) - это воображаемая вертикальная бесконечная плоскость,
перпендикулярная проекции стрелы на землю и построенная по срезу оголовка стрелы крана.
Учет инерции крана проводится путем введения ограничительной линии, проходящей
параллельно границе охранной зоны и отстоящей от нее не менее, чем на 1,0 м.
Ввод ограничения (СТЕНА) вести в следующей последовательности (см. рисунок 17).
Лист
ЛГФИ.408844.026 РЭ
51
Параллельно охранной зоне объекта на расстоянии не менее
1,0 м от него,
прочертить воображаемую ограничительную линию, которую не должен пересекать крюк
крана.
При этом расстояние между границей охранной зоны и ограничительной линией
должно быть таким, чтобы при срабатывании ограничителя стрела (с учетом инерционного
пролета крана и габаритов поднимаемого груза) не приближалась к границе охранной зоны
объекта менее чем на 0,5 м.
Установить стрелу перпендикулярно ограничительной линии.
Изменяя (при необходимости) длину стрелы или угол наклона, добиться касания
крюком ограничительной линии, не пересекая ее, в точке 3.
Нажать на 1 с кнопку ввода ограничения (СТЕНА; 8).
Загорание индикатора СТЕНА (4) свидетельствует о вводе ограничения в память
ограничителя.
Линия электропередач
Охранная зона
L
1,0 м
Граница охранной зоны

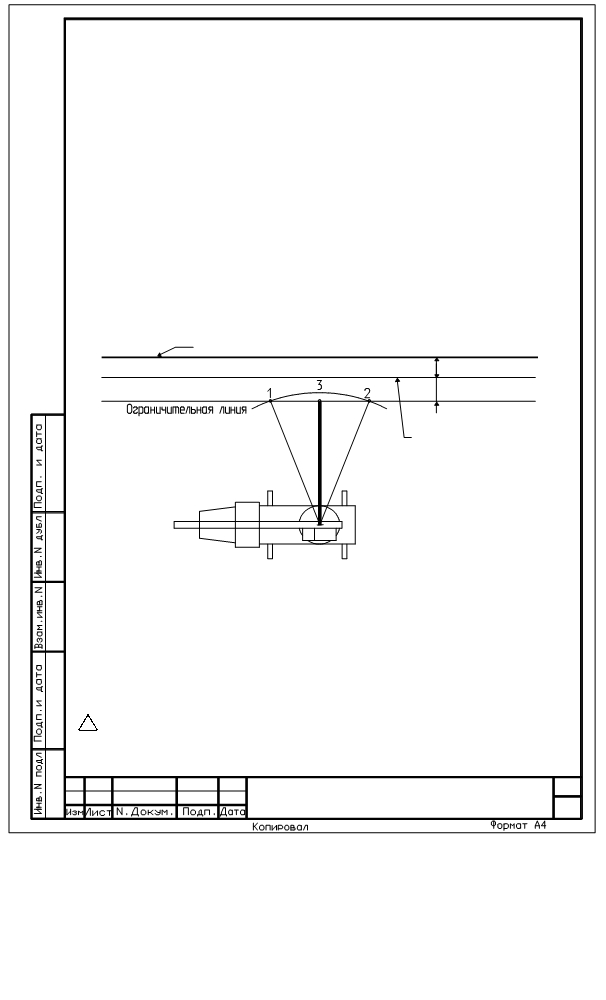

Рисунок 17 - Ввод ограничения СТЕНА
Проверить правильность срабатывания защиты ограничителя:
- повернуть кран
(при необходимости, нажать кнопку отключения координатной
защиты на пульте управления крана) без изменения вылета влево на произвольный угол по
отношению к точке ввода ограничения (СТЕНА);
- увеличивая вылет (изменением угла наклона или длины стрелы) в направлении
ограничительной линии, проконтролировать срабатывание защиты [включение индикатора
!
(СТОП), звукового сигнала и переход индикатора СТЕНА (4) в мигающий режим] в
Лист
ЛГФИ.408844.026 РЭ
52
момент, когда проекция оголовка стрелы (крюк) пересекает ограничительную линию в точке
1;
- уменьшить вылет и повернуть стрелу вправо на произвольный угол по отношению к
точке ввода ограничения;
- увеличивая вылет (изменением угла наклона или длины стрелы) в направлении
ограничительной линии, проконтролировать срабатывание защиты
[включение красного
!
индикатора
(СТОП), звукового сигнала и переход индикатора СТЕНА (4) в мигающий
режим] в момент, когда крюк пересекает ограничительную линию в точке 2.
Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы
(крюк) приблизился к границе охранной зоны объекта не менее чем на 0,5 м.
7.3.6.2 Ввод ограничения (ПОТОЛОК)
Ограничение
(ПОТОЛОК)
- это воображаемая горизонтальная бесконечная
плоскость, располагаемая на высоте оголовка стрелы.
Ввод ограничения типа "ЛЭП" (ПОТОЛОК) вести в следующей последовательности:
- поднять оголовок стрелы (с учетом ее инерции) до требуемой высоты (по показанию
индикатора БОИ или визуально);
- нажать на 1 с кнопку ввода ограничения (ПОТОЛОК; 9).
Загорание индикатора ПОТОЛОК свидетельствует о вводе ограничения в память
ограничителя.
Проверить правильность срабатывания защиты ограничителя:
- втянуть стрелу на (0,5±0,2) м (при необходимости, нажать кнопку БЛК на БОИ);
- увеличивая высоту (выдвигая стрелу), проконтролировать срабатывание защиты
[включение красного индикатора
!
(СТОП), звукового сигнала и переход индикатора
ПОТОЛОК (5) в мигающий режим] в момент, когда оголовок стрелы находится на высоте (см.
на индикатор высоты), равной введенной.
Ограничитель работает нормально, если при срабатывании защиты оголовок стрелы
пересек заданную высоту не более чем на 0,2 м.
7.3.6.3 Ввод ограничений по углу поворота
Отметить в рабочей зоне крана две точки сектора ограничения по углу поворота
стрелы влево и вправо с учетом инерции крана.
Установив стрелу в створе сектора ограничения у левой границы последнего, нажать
на 1 с кнопку ввода ограничения ПОВОРОТ ВЛЕВО (10).
Загорание индикатора ПОВОРОТ ВЛЕВО (6) свидетельствует о вводе ограничения в
память ограничителя.
Запомнить отображаемое значение угла азимута Gc (см. второе информационное
окно на рисунке 18).
Лист
ЛГФИ.408844.026 РЭ
53
Установив стрелу у правой границы сектора, нажать на 1 с кнопку ввода ограничения
ПОВОРОТ ВПРАВО (11).
Загорание индикатора ПОВОРОТ ВПРАВО (7) свидетельствует о вводе ограничения
в память ограничителя.
Запомнить отображаемое значение угла азимута Gc.
Проверить правильность срабатывания защиты ограничителя: подводя стрелу к
границам отмеченного сектора, проконтролировать срабатывание защиты
[включение
!
красного индикатора
(СТОП), звукового сигнала и перехода индикатора ограничения по
углу поворота в мигающий режим] в момент, когда крюк пересекает границу заданного
(введенного) сектора.
Запомнить отображаемое значение угла азимута Gc.
Сравнить отображаемые на индикаторе значения углов азимута Gc при
срабатывании координатной защиты по углам поворота влево и вправо с соответствующими
введенными значениями углов поворота влево и вправо.
Ограничитель работает нормально, если при срабатывании защиты проекция стрелы
на землю выходит за заданную границу не более, чем на 2.
7.4 Возможные неисправности ограничителя и способы их устранения
7.4.1 Программно-аппаратные средства ограничителя ОНК-160С-ХХ позволяют
проверить исправность основных его узлов и локализировать неисправность путем выдачи на
индикатор БОИ кода этой неисправности (см. таблицу 4).
7.4.2 При неработоспособности ограничителя поиск его неисправности
рекомендуется проводить в следующей последовательности:
- проверить блоки и датчики на отсутствие внешних механических повреждений;
- проверить исправность механизмов привязки датчиков;
- проверить кабельную разводку, исправность электрических соединительных цепей
датчиков и блоков.
7.4.3 Выдаваемые ограничителем на ИЖЦ сообщения имеют вид "EXХ" или "EXХХ",
где E следует читать как "ошибка, отказ"; ХХ или ХХХ - цифровой код сообщения, Х - любое
целое число от 0 до 9.
Каждое выдаваемое на индикатор сообщение сопровождается соответствующим
текстовым пояснением.
При появлении сообщения об отказе ограничителя работа крана запрещается.
Сообщения об отказе в режиме РАБОТА выводятся на вторую строку ИЖЦ в главной
(основной) странице отображения рабочих параметров крана и сохраняются на ИЖЦ до
устранения причины, вызвавшей остановку крана.
Лист
ЛГФИ.408844.026 РЭ
54















содержание   ..  3  4  5  6   ..
