ОНК–160С. ОГРАНИЧИТЕЛЬ НАГРУЗКИ СТРЕЛОВОГО КРАНА. Руководство - часть 4
нажатом состоянии в течение 5 с кнопки НАСТРОЙКА на лицевой панели БОИ.
Вид главного меню показан на рисунке слева. В
Дата и время
нижней строке меню указаны кнопки БОИ, которыми можно
Очистка настроек
пользоваться в меню настройки:
Номер крана
Год выпуска крана
- "" и "" - передвижение вверх ("") и вниз ("")
Настр. программы
по пунктам меню;
Настр. Датчиков
Выбор режима
- М (МЕНЮ) - вхождение в подменю или выбор
Калибр. 4-20
Адрес ДДЦ
требуемого пункта меню;
Корр.0 ДД
- Х - выход из меню (пункта меню).
Датчик азимута
Датчик крена
В меню настройки сообщения об отказах (причинах
Длина стрелы
неисправности) отображаются в левом нижнем углу ИЖЦ.
Задер. втягивания
Вылет
Сообщения об отказах составных частей (блоков и
Настр. Веса
Корр. на гуськах
датчиков) ограничителя имеют вид "ЕХХ" или "ЕХХX"
Дата уст. РП
(например, "Е103").
Громкость
Температ. БОИ
Для входа в пункты меню (в подменю) необходимо
Напряж. акк.
нажать кнопку МЕНЮ на БОИ.
Тест термостат.
Резерв. копия
5.1.4 Порядок работы
Настройка
ОНК
проводится
путем
, , М, Х
последовательного ввода информации по всем пунктам
меню настройки, начиная с первого (верхнего) пункта меню.
5.2 Проверка подключения дискретных сигналов ограничителя к крану
5.2.1 Подать на ограничитель напряжение питания.
Проконтролировать появление на ИЖЦ сообщения о свойствах программного
обеспечения, где, Х -модификация КПЧ (0, 1, 2), , VУ - версия
ПРИБОР БЕЗОПАСНОСТИ
ОНК-160 ХV У
программного обеспечения, VН -версия таблиц программного
СТРЕЛОВОГО КРАНА
обеспечения. Эти сведения нужны для выбора комплектации
[ модель крана ] VН
ОНК, идентификации программного обеспечения и типа крана. Проконтролировать
прохождение теста самоконтроля ограничителя: поочередное (снизу вверх, слева направо)
включение-выключение (загорание-погасание) всех единичных индикаторов (светодиодов)
БОИ.
После прохождения теста индикации ограничитель перейдет в рабочий режим.
Лист
ЛГФИ.408844.026 РЭ
33
5.2.2 Кнопкой МЕНЮ
войти в меню рабочего режима и выбрать пункт
ДИСКР.ВХОДЫ. Меняя положение механизмов крана (например, ограничитель подъема
крюка замкнут - разомкнут ) проверить правильность подключения разовых сигналов крана в
соответствии со схемой на рисунке приложения Б ко входам КПЧ путем контроля
отображения цифры 0 в соответствующем разряде ИЖЦ согласно назначения сигнала
(цифра 1 означает, что на вход подано напряжение).
Примечание. При нейтральном положении рукояток управления с датчиков (концевых
выключателей) положения рукояток на дискретные входы D1
- D8 должно приходить
напряжение питания
(в соответствующих разрядах ИЖЦ должны быть единицы). При
отклонении рукоятки управления в соответствующем разряде должен появляться ноль.
5.3 Ввод даты и времени, номера крана, его года выпуска.
Подать питание на ограничитель, нажать кнопку НАСТРОЙКА.
Для входа в пункты главного меню (в подменю) необходимо нажать кнопку МЕНЮ.
Нажимая кнопки "" и "", выбрать подменю "Дата и время".
Нажать кнопку МЕНЮ для входа в подменю "Дата и время" (Аналогичным образом
Дата и время
осуществляется вход и в другие пункты главного меню).
25-11-05
12:19
В подменю "Дата и время" (см. рисунок слева) кнопкой Т
+, -, Х, Т,
Номер крана
производится перемещение курсора по строке подменю для
702
изменения
(коррекции) набранных значений параметра. После
+, -,
нажатия кнопки "" (занесение установленного значения параметра
Год выпуска
в память ОНК) произойдет возврат (выход) в главное меню.
2005
+, -,
В подменю "Выбор режима" кнопкой "+" устанавливают
(выбирают) требуемый режим работы крана (например, "Р- 0", как показано на рисунке
слева), в котором будет производиться настройка. Рекомендуется проводить настройку в
режиме
(конфигурации кранового оборудования) с максимальной грузоподъемностью.
Рекомендуется выбирать кратность полиспаста
(запасовку) грузового каната,
обеспечивающую работу с полностью выдвинутой стрелой для обеспечения минимальной
трудоемкости настройки.
Каждое нажатие кнопки "+" приводит к смене режима работы. Нажатия на кнопку "+"
прекращают при появлении (отображении) на ИЖЦ требуемого режимы работы (режим "Р-0"
на приведенном выше рисунке).
Лист
ЛГФИ.408844.026 РЭ
34
Если в выбранном режиме работы данному типу крана разрешается работать с
различной кратностью запасовки полиспаста, кнопкой "Т" устанавливают
(выбирают)
необходимую кратность запасовки. Выбор режима работы крана и кратности запасовки
полиспаста подтверждают нажатием кнопки "" (ВВОД, - занесение параметра в память
ОНК).
После нажатия кнопки "" произойдет возврат в главное меню.
В режиме настройки на ИЖЦ знаком”*”помечаются параметры (положения крана),
которые необходимо установить
5.4 Очистка настроек и настройка программы
В подменю "Очистка настроек" можно сбросить все введенные настройки и
вернуться к заводским настройкам
В подменю "Настр. программы"
(см. рисунок слева) устанавливают признаки
обслуживания программой БОИ блоков и датчиков, предназначенных для дополнительной
комплектации ограничителя, а также признаки включения
Контр. оголовка
[V]
более точных режимов настройки.
ДД 4-20ма
[
]
Расш. настр. веса [V]
Контроллер оголовка стрелы
(КОС)
["Контр.
Настр. L по 3 точ
[
]
Сохр. парам. КЗ
[V]
оголовка" в подменю] включается, если в состав
ограничителя входит контроллер оголовка стрелы с модулем
, , М, Х
защиты от опасного напряжения, При этом программа БОИ
обслуживает КОС, если в подменю "Настр. программы" с помощью кнопки М установлен
флаг (признак) [V] в строке "Контр. оголовка".
Датчики давления 4-20 мА "ДД 4-20ма." устанавливаются, если в комплект поставки
входят не цифровые датчики давления, а датчики со стандартным выходом 4-20мА.
Расширенные настройки веса и длины стрелы ["Расш. настр. веса" и " Настр. L по 3
точ" (Настройка длины стрелы L по трем точкам) в подменю] включаются (при установке в
этих строках флага [V]), если обычная настройка не обеспечивает удовлетворительной
точности измерения массы груза и длины стрелы.
Для кранов, работающих на одном месте длительное время, ограничитель
обеспечивает возможность сохранения установленных параметров
(ограничений)
координатной защиты в памяти ОНК при отключении напряжения питания; для этого
достаточно включить режим "Сохр. пар. КЗ" (Сохранение параметров координатной защиты)
путем установки флага [V].
Отмена указанных режимов производится снятием флагов [V] в соответствующей
строке подменю "Настр. программы" повторным нажатием кнопки М.
5.5 Настройка датчиков
Лист
ЛГФИ.408844.026 РЭ
35
5.5.1 Выбор режима
В подменю "Выбор режима" кнопкой "+" устанавливают (выбирают) требуемый
режим работы крана (например, "Р-0", как показано на рисунке слева), в котором будет
Выбор режима
производиться настройка. Рекомендуется проводить настройку в
Р-0
КЖ-971
L=10,37- 22,37
режиме с максимальной грузоподъемностью с запасовкой,
Зап:12 Опоры:Max
Раб.з:360
обеспечивающей работу с полностью выдвинутой стрелой.
Каждое нажатие кнопки "+" приводит к смене режима работы. Нажатия на кнопку "+"
прекращают при появлении (отображении) на ИЖЦ требуемого режимы работы (режим "Р-0"
на приведенном выше рисунке).
5.5.2 Калибровка нуля датчиков давления аналоговых и цифровых
Калибровка выполняется в подменю “Калибр.4-20ма” (аналоговых) или “корр. 0
ДД” (цифровых) отдельно для штокового и поршневого датчиков в следующем порядке:
- установить на датчиках нулевое давление и в соответствующем подменю нажать
кнопку "" для штокового датчика, затем для поршневого, показания давления с датчиков
обнулятся.
5.5.3 Настройка адреса ДДЦ
Поршневой датчик имеет адрес 30, штоковый датчик имеет адрес 31. настройка
адреса производится при замене датчика или при появлении ошибок Е30 и Е31. При
настройке к КПЧ должен быть подключен только датчик в который заносится адрес, второй
датчик должен быть отключен. Настройка сводится к выполнению указаний пунктов
подменю.
5.5.4 Настройка канала азимута
Для неполноповоротных кранов, ОНК которых комплектуется неполноповоротным
датчиком необходимо выполнить только процедуру механической установки датчика в
положении стрелы назад (окно с индексом I=1).
Для полноповоротных датчиков необходимо,
Азимут
I = 0
*0
Gс = хх,х
установить стрелу крана на опорную стойку над кабиной, и
вращая вал датчика, установить в подменю "Датчик азимута"
Х,
(см. рисунок слева) значение угла G равным или близким к
Азимут
I = 1
*180
Gс = хх,х
нулю. Закрепить датчик.
Нажать кнопку "". После этого на индикаторе вместо
Х,
значения "хх,х" появится нулевое значение угла азимута.
Установить стрелу строго назад. Нажать кнопку "". После
этого на индикаторе вместо значения "хх,х" появится значение угла азимута 180.
Лист
ЛГФИ.408844.026 РЭ
36
Примечание - Здесь и далее в подменю буквой I обозначается номер совершаемого
действия по настройке: I = 0, 1, 2, 3 и т. д. Значение I автоматически изменяется при
переходе от одного действия, оканчивающегося нажатием кнопки "", к другому действию.
5.5.5 Настройка канала крена
Поднять стрелу крана над опорной стойкой.
Выдвинув выносные опоры, отгоризонтировать платформу крана так, чтобы при
медленном равномерном вращении платформы крана на полный оборот вокруг оси разница
минимального и максимального значений угла наклона стрелы на индикаторе (Ас) была не
более, чем 0,2. Установить стрелу над опорной стойкой в слегка приподнятом положении.
Перейти в подменю "Датчик крена" (см. рисунок слева).
Нажать кнопку "". После этого на ИЖЦ в подменю
Крен
I = 0
"Датчик крена" вместо значений "х,хх" появятся нулевые
Ka = х,хх Ас = 5,22
Kb = х,хх
значения продольного (Ka) и поперечного (Kb) крена.
Х,
5.5.6 Настройка канала длины стрелы
Перейдите в подменю "Длина стрелы".
Настройка канала датчика длины стрелы сводится к выполнению указаний,
выдаваемых на ИЖЦ для выполнения очередного действия по настройке ограничителя.
В подменю "Длина стрелы" и в некоторых других подменю стоящий вначале строки
символ "*" (звездочка) указывает на то, какое значение настраиваемого параметра (в данном
случае - длины стрелы L) необходимо установить для данного типа крана.
Длина стрелы I = 0
Рисунок слева иллюстрирует процедуру настройки
* L = 9,00
L = хх,х
% = 5
канала для крана с телескопической стрелой, длина которой
может изменяться от 9 до 21 м.
М, Х,
На рисунке после знака "%" указывается цифровое
Длина стрелы I = 1
* L = 15,00
значение (в процентах) использованного диапазона сопротивле-
L = хх,х
% = хх
ния датчика длины стрелы. При полностью втянутой стреле он
М, Х,
должен быть равен (52).
Длина стрелы I = 2
В рассматриваемом примере процентное значение
* L = 21,00
L = хх,х
% = хх
использованного диапазона сопротивления датчика
(% = 5)
М, Х,
соответствует длине полностью втянутой стрелы L = 9 м.
Канал датчика длины стрелы настраивается при двух
или трех значениях длины стрелы (определяется пунктами меню "Настройка программы").
В случае выдвижения стрелы по смешанной схеме (пакетное/синхронное), или наличии
фиксатора промежуточного положения секций стрелы, следует производить настройку
канала длины стрелы по трем точкам.
В случаях, когда настройка ограничителя проводится в составе серийно
выпускаемого крана со стрелой без фиксированных промежуточных значений длины,
допускается проводить настройку канала длины стрелы по двум точкам.
Лист
ЛГФИ.408844.026 РЭ
37
Развернуть стрелу в рабочую зону.
Выдвинуть стрелу полностью, затем полностью втянуть стрелу.
Проконтролировать равномерность намотки кабеля на барабан.
Если кабель наматывается неравномерно, изменить угол наклона барабана к стреле
путем подкладывания шайб под винт 2 крепления датчика к стреле (см. рисунок 15).
Втянуть стрелу полностью.
Если в действии I = 0 значение процента использования сопротивления датчика не
укладывается в диапазон 3-7, необходимо:
- для грубого увеличения числа - повернуть барабан на один оборот и навернуть на
него провисший кабель;
- для грубого уменьшения числа - снять с барабана один виток кабеля;
- для более точного изменения числа - открепить кабель от оголовка стрелы и,
вытягивая или отпуская кабель, получить необходимое число, затем закрепить кабель на
оголовке.
При исправном датчике требуемое значение процента использования его диапазона
сопротивления - (52) - должно обеспечиваться при начальной закрутке пружины барабана
на 4-5 оборотов от свободного состояния.
5.5.7 Настройка канала вылета
Перейдите в подменю "Вылет".
Введите вес груза
С целью обеспечения натяжки грузовых канатов
Миди / нетто
0,43
и удобства проведения необходимых измерений, канал
вылета настраивают при грузе на крюке массой, равной,
+, -,
примерно, массе крюковой подвески (200-500 кг).
Вылет Q=0,43 I = 0
* L = 21,00
* R = Rmin
Ввод массы поднятого груза (см. рисунок слева)
L = 21,01
R = хх,хх
производят с учетом способа задания грузоподъемности,
+, -, Т, М, Х,
приведенной в паспорте крана: груз миди - масса груза
на канатах с учетом массы грузозахватного органа; груз
Вылет Q=0,43 I = 1
* L = 15,00
* R = Rmin
нетто
- масса груза на крюке без учета массы
L = 15,00
R = хх,хх
грузозахватного органа.
+, -, Т, М, Х,
Последовательно
выполните
операции,
указанные ниже, при значениях I = 0, I = 1, I = 2.
Вылет Q=0,43 I = 0
* L = 21,00
* R = Rmin
Примечание
-. При нажатии на кнопку Т на
L = 21,01
R = хх,хх
индикатор выдается значение угла наклона стрелы для
+, -, Т, М, Х,
контроля, повторное нажатие переключит экран вновь на
выдачу значения вылета.
Установите рекомендуемое
(указанное на индикаторе для соответствующего
действия I) значение длины стрелы крана, контролируя показания индикатора.
Установите подъемом - опусканием стрелы рекомендуемое значение вылета.
Лист
ЛГФИ.408844.026 РЭ
38
Нажимая кнопки "+" и "-", установите, контролируя показания ИЖЦ, реально
установленное и измеренное рулеткой значение вылета.
Нажмите кнопку "" для занесения набранного значения параметра в память ОНК,
или кнопку М, если не хотите записать установленное значение вылета в память.
5.5.8 Настройка канала веса
ВНИМАНИЕ!
ДЛЯ ИСКЛЮЧЕНИЯ ПОТЕРИ ПАРАМЕТРОВ НАСТРОЙКИ КАНАЛА ВЕСА,
ЗАПРЕЩАЕТСЯ ВЫКЛЮЧАТЬ В ПРОЦЕССЕ НАСТРОЙКИ ПИТАНИЕ ОНК.
ЕСЛИ В ПРОЦЕССЕ НАСТРОЙКИ КАНАЛА ВЕСА ПРОИЗОШЛО СНЯТИЕ С ОНК
НАПРЯЖЕНИЯ ПИТАНИЯ, НАСТРОЙКУ КАНАЛА НЕОБХОДИМО ПОВТОРИТЬ ПОЛНОСТЬЮ.
Перейдите в подменю "Настр. веса" (Настройка веса).
Настройка канала веса заключается в последовательном выполнении операций, при
значениях I = 0, I = 1, … I = 13, и выполнению указаний, отображаемых на ИЖЦ для
очередного действия I.
Настройка канала веса может осуществляться по обычной или по расширенной
методике (определяется пунктами подменю "Настр. программы"). Ниже приведен пример
выполнения расширенной настройки.
При обычной методике
(сокращенной по сравнению с расширенной) канал
настраивается при двух значениях длины стрелы. Данную методику допускается применять в
случаях, когда настройка ОНК проводится в составе серийно выпускаемого крана (когда
обеспечивается высокая повторяемость технических и геометрических характеристик
изготовляемых кранов) и выполняется наладчиками приборов безопасности кранового
завода.
При расширенной методике канал настраивается при трех значениях длины стрелы.

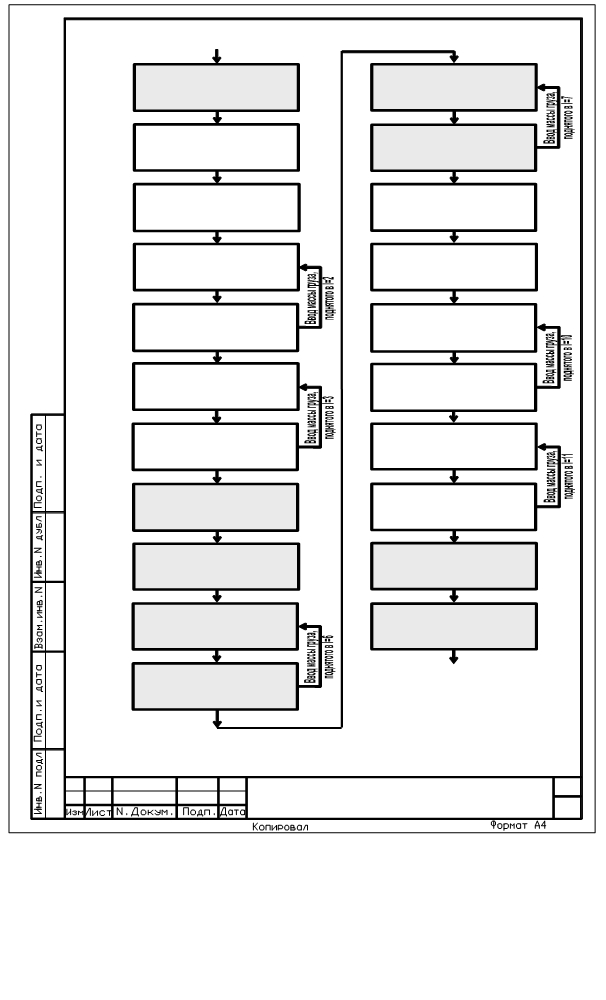

Общий случай настройки канала веса по расширенной методике (по алгоритму,
приведенному на рисунке 17) приводится ниже.
При настройке канала каждое нажатие на кнопку Т приводит к смене группы
параметров, выдаваемых для отображения на ИЖЦ:
"Q=хх.хх
Рц=хх.хх" или "L=хх.хх R=хх.хх",
где Рц - результирующее давление в гидроцилиндре подъема стрелы (не контролировать).
Ввод значений масс поднимаемых грузов производят с учетом принятой на данном
кране системы обозначения: груз миди
- масса груза на канатах с учетом массы
грузозахватного органа; груз нетто - масса груза на крюке без учета массы грузозахватного
органа.
Отображаемые на ИЖЦ значения массы поднимаемого груза в процессе настройки
канала не контролировать. Значения массы, отображаемые на ИЖЦ, должны
соответствовать массам поднимаемых грузов только после их записи в память ограничителя
в действиях I = 2, I = 3, I = 6, I = 7, I = 10, I = 11.
Лист
ЛГФИ.408844.026 РЭ
39
При I = 4, I = 5, I = 6 (см. рисунок 17) запись "L=хх.хх" указывает на необходимость
установки требуемого (отображаемого) значения длины стрелы.
Если настройка ОНК на кране производиться первый раз, в окне полная настройка
необходимо ответить ДА, если необходимо сменить настройку только на одной стреле уже
настроенного на кране ОНК, необходимо ответить НЕТ.
Лист
ЛГФИ.408844.026 РЭ
40
Начало
настройки
Полная настройка
Вес
I = 7
Ввод - да, Х - нет
Груз,
*Lmax,
*Rmin
Х,
Q=xx,xx
Рц=хх,хх
Т, М, Х,
Вес
I = 0
Введите вес груза
Пустая,
*Lmax,
*Rmin
Миди / нетто
3,32
Q=xx,xx
Рц=хх,хх
Т, М, Х,
+, -,
Вес
I = 1
Вес
I = 8
Пустая,
*Lmax,
*Rmax
Пустая,
*Lmin,
*Rmin
Q=xx,xx
Рц=хх,хх
Q=xx,xx
Рц=хх,хх
Т, М, Х,
Т, М, Х,
Вес
I = 2
Вес
I = 9
Груз,
*Lmax,
*Rmax
Пустая,
*Lmin,
*Rmax
Q=xx,xx
Рц=хх,хх
Q=xx,xx
Рц=хх,хх
Т, М, Х,
Т, М, Х,
Введите вес груза
Вес
I = 10
Миди / нетто
5,43
Груз,
*Lmin,
*Rmax
Q=xx,xx
Рц=хх,хх
+, -,
Т, М, Х,
Вес
I = 3
Введите вес груза
Груз,
*Lmax,
* Rmin
Миди / нетто
10,43
Q=xx,xx
Рц=хх,хх
Т, М, Х,
+, -,
Введите вес груза
Вес
I = 11
Миди / нетто
0,43
Груз,
*Lmin,
*Rmin
Q=xx,xx
Рц=хх,хх
+, -,
Т, М, Х,
Вес
I = 4
Введите вес груза
Пустая, L= хх,хх
*Rmin
Миди / нетто
5,43
Q=xx,xx
Рц=хх,хх
Т, М, Х,
+, -,
Вес
I = 5
Вес
I = 12
Пустая, L= хх,хх
*Rmax
Дин. подъем стрелой
Q=xx,xx
Рц=хх,хх
Q=xx,xx
Кх=0,95
Т, М, Х,
+, -, Т, М, Х,
Вес
I = 6
Вес
I = 13
Груз,
L= хх,хх
*Rmax
Дин. опускание стрелой
Q=xx,xx
Рц=хх,хх
Q=xx,xx
Кх=0,95
Т, М, Х,
+, -, Т, М, Х,
Введите вес груза
Сохранение ()
Миди / нетто
5,43
и выход (Х)
+, -,
Лист
ЛГФИ.408844.026 РЭ
41
При полной настройке после каждого нажатия на кнопку ВВОД производится
перерасчет параметров для всех длин стрел.
При ответе НЕТ изменяются параметры только выбранного окна для выбранной
длины стрелы.
При выполнении пунктов меню настройки канала веса, в которых производится
занесение параметров без груза, в случае настройки ОНК на кране с грузоподъемностью
МИДИ необходимо перед нажатием кнопки ВВОД положить крюк на землю, ослабляя канаты,
в случае же грузоподъемности НЕТТО крюк должен висеть на расстоянии 1 - 3 м над
поверхностью площадки.
5.5.9 Коррекция веса на гуськах
В главном меню настройки войти в подменю “выбор режима”, установить режим
работы с гуськом, войти в подменю “коррекция веса на гуськах” поднять на максимальном
вылете номинальный груз откорректировать значение груза на ИЖЦ и занести в память
5.6 Ввод даты установки регистратора параметров
Перейдите в подменю "Дата уст. РП" (Дата установки на
Дата уст. РП
25-11-05
14:20
кран регистратора параметров).
РП
20-10-05
Х,
Во второй строке подменю (см. рисунок слева) указываются
Дата уст. РП
текущие значения даты (число - месяц - год) и времени суток,
25-11-05
14:21
занесенные в память ограничителя при выполнении работ по п. 5.3,
РП
25-11-05
Х,
а в третьей строке
- дата, введенная в память ОНК при его
настройке на заводе-изготовителе ограничителя или на заводе-изготовителе крана.
Для ввода в память ОНК значения даты установки РП на кране достаточно нажать
кнопку "" (запись параметра в память ОНК). После нажатия кнопки "" в третью строку
подменю (см. второе информационное окно на приведенном выше рисунке) перепишется
значение даты из второй строки и произойдет возврат программы в главное меню.
5.7 Настройка тональности звукового сигнала и температуры БОИ
Настройка тональности звукового сигнала и установка температуры БОИ проводится
на заводе-изготовителе ОНК. При необходимости настройки данных параметров в
эксплуатации следует выполнять указания, выдаваемые на индикатор БОИ при выполнении
действий по подменю настройки "Громкость" и "Температ. БОИ" соответственно.
5.8 Снятие резервной копии памяти настроек
По окончании настройки ограничителя по пп. 5.3-5.11, необходимо, следуя указанием
пунктов подменю "Резервная копия", скопировать параметры настройки в резервную память.
Лист
ЛГФИ.408844.026 РЭ
42
Подменю "Резервная копия" обеспечивает также возможность возврата к
запомненным ранее параметрам настройки путем перезаписи параметров настройки из
резервной памяти настроек в рабочую память.
5.9 Выход из режима настройки
После проведения настроечных работ по пп.
5.3-5.13 необходимо перевести
ограничитель в рабочий режим путем нажатия кнопки Х, после чего закрыть и опломбировать
крышку кнопки НАСТРОЙКА.
6 Комплексная проверка
Данная проверка является обязательной и выполняется только после
опломбирования кнопки НАСТРОЙКА (см. п. 5.13).
Если хотя бы одна из указанных ниже проверок ОНК не будет выполняться,
необходимо повторно выполнить настройку ограничителя по пп. 5.3-5.12, после чего вновь
выполнить проверку ОНК по п. 6.
6.1 Проверить правильность приема ограничителем дискретных сигналов с крана,
правильность подключения и исправность выходных реле ОНК (разрешения движений крана
в сторону удаления от зоны ограничения и запрет движений в сторону зоны ограничений
встроенной координатной защиты), выполнив операции по п. 5.2.
6.2 Проверить точность определения ограничителем значений вылета, массы
поднимаемого груза, углов наклона стрелы и азимута поворотной платформы в четырех
точках грузовой характеристики крана при каждом паспортном значении длины стрелы.
Погрешность отображения параметров на ИЖЦ в статическом режиме не должна
превышать значений, указанных в п. 1.2.5.
6.3 Проверить точность срабатывания ограничений рабочих движений по
максимальному и минимальному вылетам.
Погрешность срабатывания ограничений координатной защиты не должна
превышать значений, указанных в п. 1.2.5.
6.4 Проверить правильность срабатывания ограничителя при перегрузке крана,
выполнив следующие операции.
Поочередно поднять максимально допустимые (по грузовой характеристике для
данного типа крана) грузы на минимальном и максимальном вылетах.
Ограничитель должен разрешить подъем этих грузов.
Увеличив массу указанных выше грузов на 10 %, поочередно попытаться поднять их.
Ограничитель должен запретить подъем этих грузов.
Лист
ЛГФИ.408844.026 РЭ
43
содержание .. 2 3 4 5 ..
