Выбор электрической схемы функционального блока должен, как правило, производиться разработчиком совместно с радиоконструктором. Тщательно рассматривается принципиальная электрическая схема радиоприемника и определяются функциональные схемы, на которые целесообразно разделить радиотракт. При этом обращается главное внимание на удобство выполнения печатного монтажа, простоту настройки функционального блока и сокращение количества междублоч-ных электрических соединений. Правильно выбранные электрические схемы функциональных блоков обеспечивают им надежную и качественную работу.

Блочная система компоновки на печатных платах имеет следующие преимущества перед одноблочной системой компоновки с навесным монтажом:

1) возможность механизированного производства функциональных блоков;

2) возможность настройки и регулировки функциональных блоков перед установкой их на шасси радиоприемника;

3) резкое сокращение числа ручных операций вследствие малого количества междублочных соединений;

4) высокую надежность, так как печатный монтаж блоков не зависит от квалификации монтажника.

При компоновке радиовещательного приемника необходимо учитывать и такие требования:

1. Функциональные радиоблоки должны быть размещены на шасси радиоприемника таким образом, чтобы обеспечивался свободный доступ к каждому
из них для проведения настроечных и регулировочных работ.

2. Должна обеспечиваться ремонтоспособность радиоприемника.

Для выполнения этих требований необходимо обеспечить:

а) свободный съем каждого функционального ■блока с шасси радиоприемника;

б) ремонт верньерного устройства без демонтажа других узлов конструкции;

в) свободный доступ к крепежным деталям, основным узлам и блокам радиоприемника;

г) свободное механическое снятие потенциометров;

д) съем лампочки подсветки шкалы без снятия шасси из корпуса приемника;

е) легкий съем шкалы для исправления указательных стрелок и тросиковой системы верньерного устройства.

Существуют различные методы компоновки функциональных блоков радиовещательных приемников. Наиболее простой компоновкой является компоновка функциональных блоков в одной плоскости. Эта система компоновки изображена на рис. 63 для стереофонического радиоприемника третьего класса. Из рисунка следует, что на шасси радиоприемника располагаются: блок КСВД, два усилителя низкой частоты и блок питания. Достоинством подобной компоновки является простота конструктивного решения, свободное расположение блоков, позволяющее без затруднений устанавливать их на шасси, производить настройку и регулировку. С точки зрения ремонто-способности данная компоновка является наиболее целесообразной.

На рис. 64 представлена иная компоновка функциональных блоков лампового радиоприемника. На одной печатной плате, установленной горизонтально, смонтированы блок промежуточной частоты и усилитель низкой частоты. Блок питания, установленный также горизонтально, смонтирован на отдельной металлической панели совместно с выходным трансформатором. Входные цепи радиоприемника с контактным устройством переключателя диапазонов смонтированы на печатной плате, установленной вертикально к плоскости шасси. Возможны и иные варианты компоновки, определяемые технической целесообразностью. В ряде случаев с целью изменения внешнего вида для придания приемнику более красивых форм меняют компоновку функциональных и механических узлов приемника. Подобное решение вряд ли целесообразнее, так как сам процесс компоновки должен преследовать цель комплексного решения всех вопросов общей компоновки. Подчинение конструирования только одному направлению может привести конструктора к неправильным и нерациональным конструктивным решениям.

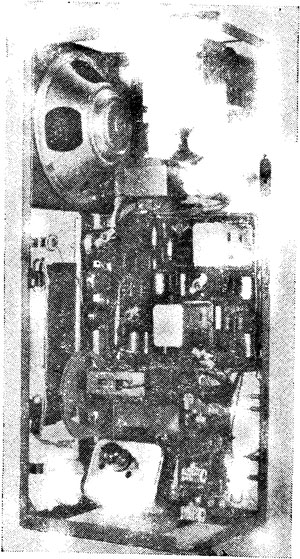

Рис. 64. Шасси монофонического лампового радиоприемника.

Возможна и третья система компоновки — так называемая объемная компоновка, когда функциональные блоки и узлы располагаются в разных плоскостях. Объемная компоновка является одной из сложных как для конструктора, так и для производства, поскольку удовлетворить требования доступности регулировки и ремонтоспособности значительно труднее, чем в предыдущих случаях. Однако подобные конструкции разрабатываются преимущественно для радиоприемников с выносной акустической системой и для рассредоточ'енных блочных конструкций. Главная цель этих разработок — сокращение габаритов самого радиоприемного устройства.

Какими же путями выполняются конструктивные решения объемной компоновки? Шасси может не иметь той формы, которую мы привыкли видеть, все зависит от конструкций функциональных блоков, их взаимного расположения и места установки органов управления радиоприемником.

Как правило, функциональные блоки для удобства проведения настроечных и ремонтных работ, располагаемые вертикально к плоскости основания приемника, должны выполняться съемными. Съем блоков не должен быть сопряжен с местным демонтажом схемы, а выполняться посредством контактного устройства, иначе будут нарушены требования, предъявляемые к общей компоновке радиовещательных приемников. Таким способом возможно устанавливать усилители низкой частоты. Блок питания, который очень редко выходит из строя, можно выполнять более сложной, двухрядной или, как говорят, «эта-жерчатой» конструкции. Эта компоновка вполне приемлема, если она не вызывает производственных затруднений.

Возможно компоновать входные цепи каждого из диапазонов радиоприемника, монтируя их на отдельных печатных платах, и устанавливать непосредственно на колодках коммутационного устройства переключателя диапазонов. Преимущество этой системы состоит в том, что, во-первых, упрощается ремонт, который сводится к простой замене платы неисправного диапазона, и, во-вторых, легко осуществляется изменение диапазона принимаемых частот.

В настоящее время пока еще нет достаточно хорошо отработанных конструкций объемных компоновок для радиовещательных приемников. Поэтому ввиду своей сложности они находят применение только в радиоприемниках высшего класса.
