Влияние размещения в корпусе громкоговорителей и электропроигрывателей на параметры радиовещательного приемника





 Выбор типа громкоговорителя для радиовещательного приемника должен производиться по акустическим характеристикам, таким, как диапазон частот, неравномерность частотной характеристики, коэффициент нелинейных искажений и номинальное звуковое давление, в соответствии с нормами ГОСТ 5651—64. Для радиоприемников, рассчитанных, на массовое производство, целесообразно применять более дешевые громкоговорители. Так как стоимость громкоговорителей в значительной степени зависит от стоимости их магнитной системы, то материалы магнитной цепи не должны содержать дефицитных металлов, например таких, как кобальт. Наиболее широко применяются для этих целей магнитные системы, изготовляемые из сплава марки ЮНД-4, имеющего 25% никеля, но не содержащего других дефицитных металлов и прессованные ферритобариевые магниты.

Однако выбранный конструктором по акустическим параметрам и по стоимости громкоговоритель может оказаться неприемлемым для данной конструкции радиоприемника. Дело в том, что необходимо учитывать и влияние его полей рассеяния на параметры радиоприемника. Влияние полей рассеяния сказывается в радиоприемниках с совмещенной акустической системой, имеющих ферритовую антенну. Слишком близкое расположение ферритовой антенны к магнитной цепи громкоговорителя, особенно если она имеет поворотное устройство, вносит расстройку

тракта высокой частоты приемника. На рис. 65 и 66 изображены поля рассеяния двух однотипных по своим электроакустическим параметрам громкоговорителей 2ГД-19 и 2ГД-28 с ферритобариевыми магнитами, но отличающихся конструктивным исполнением. Рисунок полей рассеяния определен экспериментально.

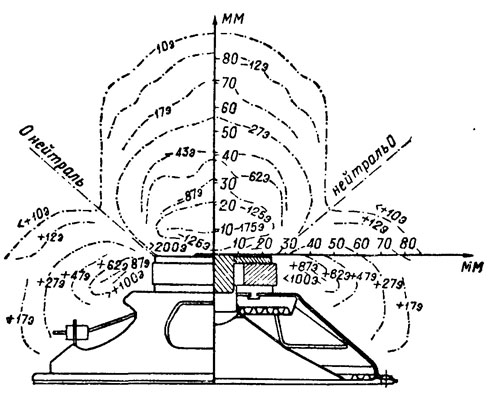

Рис. 65. Распределение магнитного поля громкоговорителя 2ГД-28.



Как видно из рис. 65, хотя с производственной точки зрения громкоговоритель 2ГД-28 достаточно

прост и технологичен, однако применение его в конструкциях радиовещательных приемников ограничивается большими полями рассеяния. Если расстояние от магнитной цепи громкоговорителя до самой ближней точки ферритовой антенны составляет 150— 200 мм, этот тип громкоговорителя может применяться в конструкциях радиовещательного приемника. Но так как эти расстояния возможно выдержать только в радиоприемниках второго класса и выше, то применение подобных конструкций громкоговорителей в низких классах недопустимо.

На рис. 66 изображена картина полей рассеяния громкоговорителя 2ГД-19, из которой видно, что поля рассеяния значительно уменьшились благодаря экранировке магнитной цепи металлическим колпачком.
В таком конструктивном исполнении данный тип громкоговорителя вполне может применяться в радиоприемниках, имеющих тесное расположение радиодеталей. Но даже при применении громкоговорителей, имеющих малые поля рассеяния, конструктору следует проверять допустимое расстояние от его магнитной цепи до магнитной (ферритовой) антенны.

Следует иметь в виду, что вблизи магнитной антенны допустимая величина напряженности магнитного поля не должна превышать 10 э. Поэтому при

выборе типа громкоговорителя конструктору следует определить, что более выгодно, применить дешевый громкоговоритель, имеющий большие поля рассеивания, или дорогой, но с малыми полями рассеивания. В высококачественных радиоприемниках с большими габаритными размерами возможно применение громкоговорителей с большими полями рассеяния. Этой проблемы вообще не существует для радиоприемников с выносными акустическими системами. К сожалению, в существующих каталогах и нормалях на громкоговорители не указываются значения полей рассеяния, что затрудняет работу конструктора и требует экспериментальной проверки этого параметра.

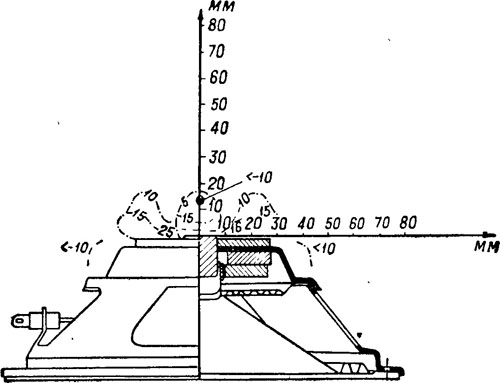

Рис. 66. Распределение магнитного поля громкоговорителя 2ГД-19.







Источником помех от электропроигрывающих устройств является приводной электродвигатель переменного тока, магнитная цепь которого излучает сильные магнитные поля. Переменные магнитные поля, в первую очередь, действуют на выходной трансформатор усилителя низкой частоты, вызывая в его обмотках появление переменной э. д. с., колебания которой отражаются на качестве воспроизводимого громкоговорителем звука. В этом случае воспроизведение звука становится неприятным, так как наряду с музыкальной или речевой программой прослушивается фон переменного тока. Поэтому электропроигрывающее устройство устанавливается таким образом, чтобы электродвигатель был максимально удален от трансформатора низкой частоты и вообще от усилителя. В случае, если в качестве приводного двигателя в электропроигрывающем устройстве применен электродвигатель постоянного тока, источником радиопомех является коллектор. В коллекторных машинах при коммутации возникают пульсирующая

э. д. с. и искрение, создающие непрерывный спектр высокочастотных колебаний, поэтому для защиты радиоприемника необходимо корпус двигателя экранировать от этих помех, необходимо устанавливать блокировочные конденсаторы и использовать электрические фильтры.
