ОКОННЫЕ БЛОКИ ИЗ ДЕРЕВА

Для естественного освещения помещений и проветривания их в наружных стенах здания устраивают проемы, в которые вставляют оконные коробки с остекленными переплетами. Оконные коробки и переплеты в жилых зданиях делают из древесины, а в фабрично-заводских и общественных зданиях — из стали, алюминия, пластмассы, железобетона и дерева.

При механизированном изготовлении столярных изделий на деревообрабатывающих комбинатах и стройдворах столярные работы непосредственно на самой строительной площадке имеют небольшой объем и сводятся к установке на место оконных и дверных блоков. Во время кирпичной кладки и монтажа зданий из крупных элементов в оконные и дверные проемы ставят изготовленные на деревообрабатывающих комбинатах оконные и дверные блоки (рис. 431, а).

В Москве и Ленинграде жилые дома монтируются из готовых стеновых панелей с окрашенными и остекленными оконными блоками. В этом случае готовые оконные блоки с деревообрабатывающих предприятий поступают не на строительные площадки, а на домостроительные комбинаты, выпускающие стеновые панели полной заводской готовности.

Оконные проемы (рис. 431, б) заполняют оконными коробками, переплетами и подоконными досками (подоконниками). Оконную коробку с переплетами (остекленными рамами) укрепляют в оконном проеме. С внутренней стороны помещения

оконный проем закрывается снизу подоконной доской, придающей окну законченный вид.

Рис. 431. Установка оконного блока (а) и общий вид окна (б)

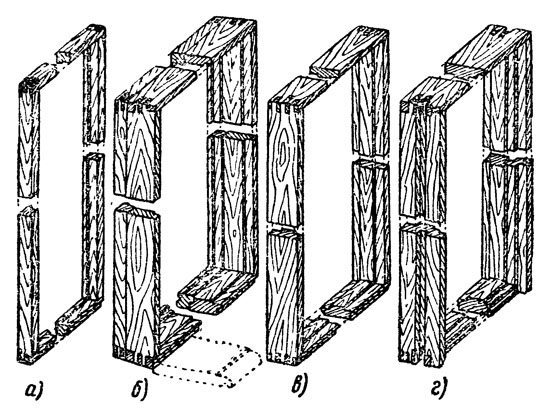

Рис. 432. Оконные коробки:
а — отдельная для переплетов, открываемых в одну сторону, б — общая для двух переплетов, открываемых в одну сторону, в — общая для двух переплетов, открываемых в разные стороны, г — общая для рубленых и бревенчатых стен, для переплетов, открываемых в разные стороны

Оконный проем устанавливают не ниже 0,7 и не выше 1 м от пола.

Оконной коробкой называется рама, предназначенная для крепления переплетов. Она состоит из двух вертикальных и двух горизонтальных деревянных брусков или досок, связанных между собой шиповым соединением. Иногда в коробках делают вертикальные или горизонтальные перегородки — средники. Последние отделяют фрамугу или створки одну от другой. Горизонтальный брусок, расположенный между вертикальными брусками коробки и отделяющий фрамугу от створок, называется импостом. Импост может иметь и вертикальное положение, если он отделяет одну створку от другой. В последнем случае импост соединяет горизонтальные бруски коробок.

Различают четыре типа оконных коробок: три из них (рис. 432, а, б, в) предназначаются для оконных проемов в каменных зданиях, а изображенный на рис. 432, г — для оконных проемов в зданиях с рублеными бревенчатыми стенами. Коробки этого типа имеют в стоемных брусках с внешней стороны продольные пазы для гребней, нарубаемых в торцовых брусках или бревнах, выходящих в оконный проем. Такое соединение коробки со' стеной является наиболее прочным.

Оконные коробки в зависимости от того, в какую сторону открываются переплеты, бывают двух видов: коробки для переплетов, открывающихся в разные стороны, и коробки для переплетов, открывающихся в одну сторону.

Оконные коробки могут быть общими, предназначенными для установки летнего (наружного) и зимнего (внутреннего) переплетов, или отдельными для каждого переплета.

Оконные коробки, состоящие из досок или брусков, соединяются в раму на 2—3 шипа. По периметру коробки выбирают четверти, чтобы устанавливать переплеты, делают скос, а снизу выбирают четверть для соединения с подоконной доской.

В коробках для обычных переплетов четверти отбирают глубиной на 1—2 мм больше толщины переплета. Чтобы щели между створками и коробкой не были видны, в брусках створки делают напуск на коробки, называемый наплавом. В коробках для переплетов с наплавом четверти делаются меньше толщины переплета. При этом в боковом бруске обвязки переплета также отбирают четверть; поэтому, переплет «накрывает» на 10—12 мм крайнюю кромку коробки.

Влажность древесины коробок наружных переплетов не должна превышать 18%, а подоконных досок и переплетов — 12%.

Из отходов деревооб-и низкосортного пиломатериала можно изготовлять клееные бруски для оконных или дверных коробок. В этом случае составные детали должны быть склеены водостойким клеем (рис. 433) и обработаны на деревообрабатывающих станках аналогично обработке цельных деревянных деталей.

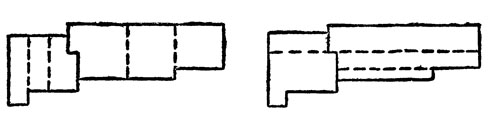

Рис. 433. Примеры склеивания брусков оконных коробок (пунктиром показаны клеевые швы)

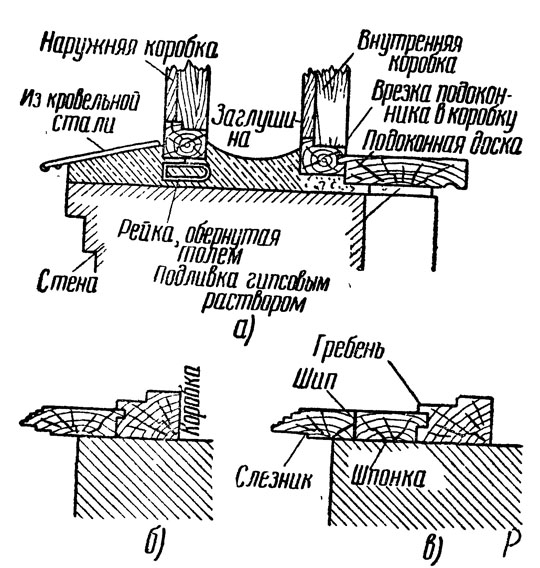

Рис. 434. Подоконная доска: а — общий вид окна в разрезе, б — подоконник из целой доски, в — подоконник составной из двух досок

Подоконную доску (рис. 434) делают из доски толщиной 40—60 мм и шириной не более 120 мм. Обычно ее собирают из 2—3 узких досок, которые соединяют на водостойком клею, я иногда и на вставных шипах или на шпонках. Служит она для оформления низа оконного проема со стороны помещения.

Подоконную доску устанавливают на нижнюю поверхность оконного проема с небольшим уклоном внутрь помещения. Уклон делается для того, чтобы вода, попадая на подоконник, не затекала под переплет, а стекала на край подоконника. Длина подоконной доски должна быть больше ширины проема с напуском в стену на 50—70 мм с каждой его стороны. В нижней стороне подоконной доски, у кромки, выходящей внутрь помещения, выбирают канавку—слезник, предотвращающий стекание воды с подоконника на стену. Низ проема — слив — снаружи оштукатуривают и покрывают листовой сталью. Иногда вместо этого слив железнят, т. е. затирают цементом.

Подоконные доски могут быть также и железобетонными и мозаичными.
