Оконные блоки со спаренными переплетами с вентиляционным устройством в вертикальном импосте

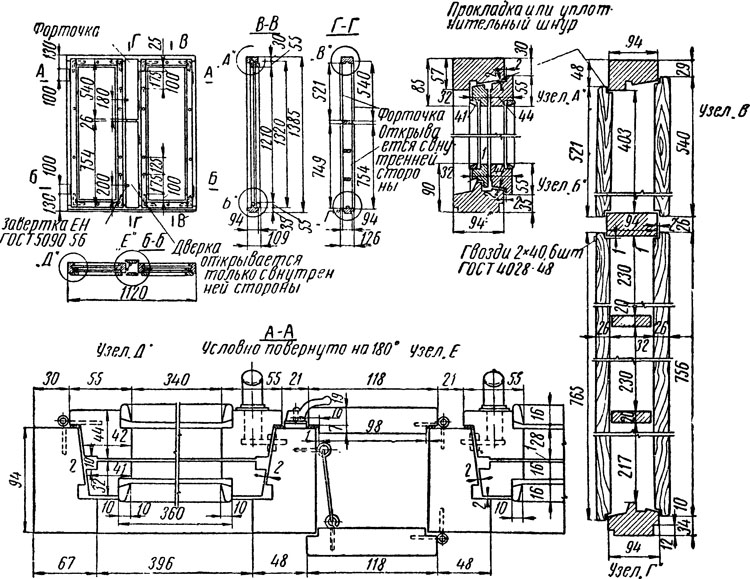

В Москве в некоторых жилых домах установлены оконные блоки со спаренными переплетами с вентиляционным устройством в вертикальном импосте (рис. 448). Импост в таком оконном блоке образован двумя вертикально установленными брусками коробки, находящимися на расстоянии 100 мм друг от друга. Импост по высоте разделен на две части. В верхней части его находится вентиляционное устройство с двумя открывающимися в разные стороны дверками-форточками. В нижней части импоста ставится глухая стенка с наружной стороны, а с внутренней — глухая дверца. Внутри нижней части импоста сделаны две полочки, которые служат в зимнее время для хранения продуктов.

На такой оконный блок расходуется древесины на 16,4% больше, чем на обычный оконный блок без форточки. Производство его весьма трудоемкое, а световая площадь составляет всего 53% общей площади всего оконного блока. Наряду с этим утолщенный импост ухудшает внешний вид блока. Однако помещение через такое окно хорошо проветривается за короткое время.

Внутреннюю раму в спаренном переплете делают с наплавом (рис. 449). В коробку переплет навешивают на вколотых петлях. Чтобы не возникало сквозняков, в местах примыкания переплета к коробке прикрепляют упругую прокладку или шерстяной шнур. Благодаря наличию наплава и уплотнительного шнура окна со спаренными переплетами воздухонепроницаемы.

Спаренные переплеты по сравнению с обычными имеют ряд преимуществ. Экономия древесины составляет 30—35% за счет отсутствия средников, горбыльков и особенно уменьшения сечения коробки и размеров поперечного сечения деталей наружной створки. Время на их изготовление сокращается в 1,5 раза благодаря простоте конструкции. Кроме того, освещаемость помещений при применении спаренных переплетов повышается на 20—30%.

Для экономии труда на некоторых деревообрабатывающих предприятиях изготовляют оконные блоки со спаренными переплетами совмещенным способом. Одну толстую створку изготовляют из брусков сечением 60X85 мм, равной сумме толщины зимней и летней створок, а после обработки ее разрезают по толщине на две створки.

Заготовку брусков можно выполнять на полуавтоматической линии по обработке брусковых деталей. При раскрое пиломатериалов на заготовки по длине на вертикальные бруски получается большое количество короткомерных отходов, которые можно использовать на горизонтальные бруски, имеющие незначительную длину или же применить их при изготовлении деталей окон путем сращивания по длине.

Управление предприятий деревообрабатывающей промышленности

«Главмоспромстройматериалы» применило новую, еще более экономичную конструкцию окон со спаренными переплетами. В этой конструкции переплеты, коробки и импосты изготовлены из пиломатериалов одинаковой толщины, в то время как в стандартных окнах отдельные детали изготовляются из пиломатериалов различной толщины. Новая конструкция дает возможность экономнее и целесообразнее использовать пиломатериалы, так как на переплеты отбирается высокосортная древесина, а на коробки и импосты — менее сортная. По эксплуатационным показателям новые окна несколько ниже, чем стандартные (рис. 450).
