Двухсторонний шипорезный станок ШД12

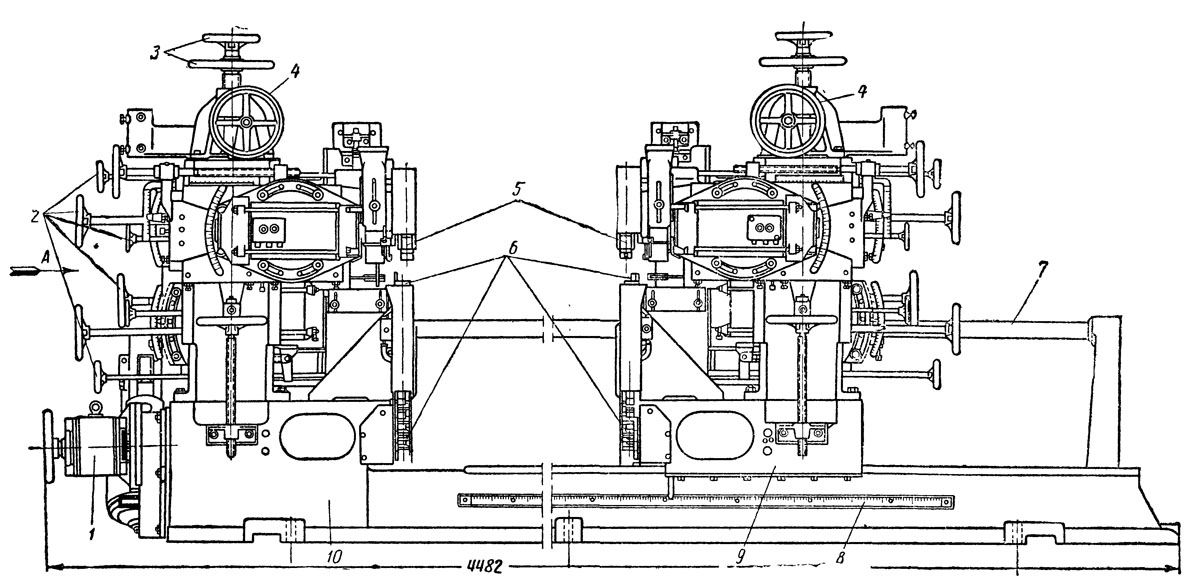

Двухсторонний шипорезный станок ШД12 (рис. 180) одновременно вырабатывает рамные шипы на обоих концах брусков или щитков. Производительность его в несколько раз выше про-изводительности одностороннего станка ШО6, обработка на нем отличается высокой точностью. Одна часть шипореза подвижная. Она может быть удалена от неподвижной части в зависимости от длины заготовок. Наибольшая длина изготовляемого шипа 200 мм. Станок имеет 12 рабочих головок — по шесть с каждой стороны обрабатываемой заготовки.

Обрабатываемый материал кладут на конвейер поперек обеих его цепей, вплотную к упору. Сверху материал плотно прижимается к подающим цепям конвейерным прижимом, который придает ему направление при обработке. Заготовка удерживается при обработке двумя верхними гусеничными прижимами 5 с резиновыми башмаками. Пуск и остановка электродвигателей производится посредством магнитных пускателей.


Зажатые бруски продвигаются мимо двенадцати рабочих головок, которые последовательно выполняют все операции, необходимые для образования шипа. Механизм конвейера подачи состоит из ведущего вала, цепей, направляющих и прижимных балок.

Механизм установки станка по ширине приводится в действие отдельными электродвигателями. При наличии на станке выступающих далеко вперед подающих цепей на нем можно торцевать щиты, отбирать на кромках гребни, шпунты и различные пазы посередине щита. Управление станком кнопочное.

Наибольшие размеры обрабатываемой заготовки: толщина 150 мм, длина 2850 мм, длина шипа 200 мм, высота заплечика 50 мм; размеры проушины: глубина 125 мм, ширина 8; 10; 14 мм. Скорости подачи 2,3; 3,5; 4,6; 7,0 м/мин; вес станка 7000 кг.

Между работой электродвигателя подачи и режущими инструментами имеется точная увязка, поэтому в случае остановки какого-либо режущего инструмента автоматически выключается и подача.
