Шипорезный односторонний станок с
конвейерной подачей ШО10А-1
Шипорезный односторонний станок с
конвейерной подачей ШО10А-1 (рис. 179) состоит из станины,
несущей четыре режущие головки: пильную с круглой дисковой пилой
для точного торцевания детали, проушечную с диском для обработки
проушины и две шипорезные с торцовыми фрезами для обработки
заплечиков шипа. Настройка головок производится ходовыми
винтами, которые вращаются специальной рукояткой. Для облегчения
установки винты имеют лимбы с делениями. Торцовые шипорезные
головки обеспечивают повышенную точность и чистоту обработки
шипа. Закрыты шипорезные головки специальными ограждениями,
оборудованными эксгаустерными приемниками.
На станине сбоку укреплены два конвейера, цепи которых имеют
специальные упоры для фиксации деталей. Прижимаются детали к
направляющим при помощи клинового ремня, расположенного над
конвейером.
Станок имеет местное освещение и кнопочное управление.
Приводится станок в действие пятью электродвигателями.
Станок ШО10А-1 предназначен для односторонней зарезки рамных
шипов и выборки проушин при изготовлении рамных и каркасных
конструкций. Наибольшая длина шипа 100 мм, наименьшая толщина 5
мм, наибольшее сечение обрабатываемого бруска 200X75 мм,
наибольшая высота заплечика 50 мм, наибольшая глубина проушины
100 мм, толщина 8, 10, 14 мм, вес станка 1600 кг.
На станке можно обрабатывать детали с точностью до 0,1 мм на
длине 100 мм, что позволяет получить допуски и посадки,
соответствующие ГОСТ.
Благодаря торцовым фрезам для нарезания шипа можно обойтись без
специальных подсечных головок, это значительно упрощает
эксплуатацию станка и в то же время повышает качество
обработанных поверхностей. Рекомендуется станок для широкого
применения на столярно-строительных и мебельных предприятиях в
качестве самостоятельно работающего станка или же для включения
в поточную линию.
В отличие от станка ШОб с ручной подачей станок ШОЮА-1
оборудован конвейерным механизмом, обеспечивающим непрерывную
подачу заготовок со скоростью в пределах от 2 до
9,5 м/мин. Производительность такого станка приближается к
производительности двухсторонних шипорезов с конвейерном
подачей.

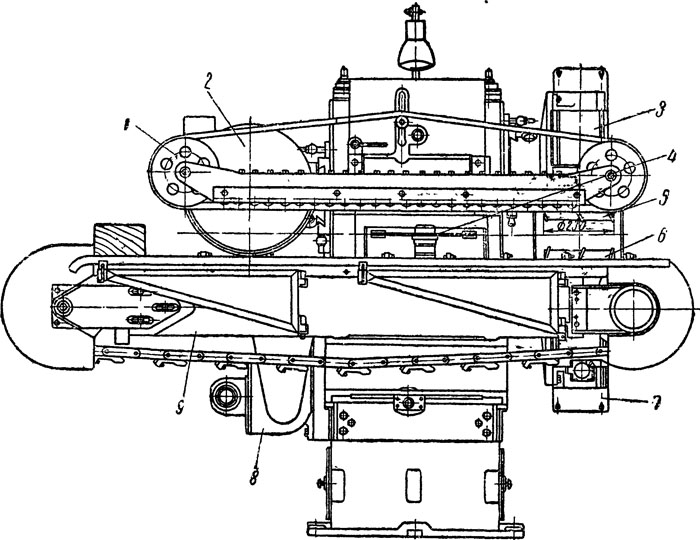

Рис. 179. Конструкция станка ШО10А-1:
1 — прижим, 2 — пильный суппорт, 3 — верхняя шипорезная головка, 4 —
головка с проушечным диском, 5 — верхняя фреза, 6 — нижняя фреза, 7 —
нижняя шипорезная головка, 8 — редуктор, 9 — конвейер подач
