Дисковые электропилы (рис. 56). Режущий инструмент у пил такого типа представляет собой диск диаметром до 250 мм с насеченными по его окружности зубьями. Пилы с зубьями косоугольной формы служат для продольного пиления, а с зубьями в форме равнобедренного или равностороннего треугольника — для поперечного пиления.

В редукторной электропиле пильный диск укреплен на валу специальной шайбой и приводится во вращательное движение при помощи передаточного механизма. У редукторных пил можно регулировать число оборотов режущего инструмента и увеличивать глубину пропила до 90 мм.
Для пуска и остановки электродвигателя служит курковый выключатель, расположенный в задней рукоятке пилы. Для установки пильного диска на требуемую глубину пропила имеется специальный регулятор.

Электропилу во время работы передвигают по распиливаемому материалу вручную, опирая ее на материал опорной панелью корпуса. В передней части опорной панели, на одной линии с пильным диском, имеется бороздка для направления распила по разметке. У электропил для продольного пиления параллельно кромке распиливаемого материала к панели прикреплена направляющая линейка.

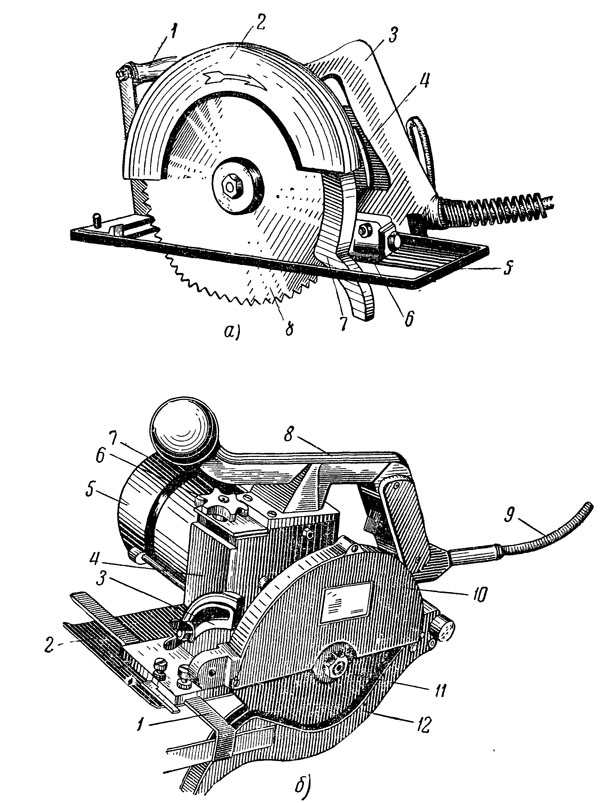

Рис. 56. Электрические дисковые пилы: а — безредукторная электропила И-20: 1 — передняя рукоятка, 2 — неподвижная часть кожуха, 3 — задняя рукоятка, 4 — электродвигатель, 5 — полозоопорная панель, 6 — шарнир, 7 — подвижная часть кожуха, 8 — пильный диск; б — редукторкая электропила И-78: 1 — линейка 2 — полозоопорная панель, 3 — кронштейн с дуговыми направляющими для установки косого пропила, 4 — направляющие глубины пропила, 5 — колпак, 6 — винт регулировки глубины пропила, 7 — электродвигатель, 8 — рукоятка, 9 — питающий шнур, 10 — неподвижная часть защитного кожуха, 11 — пильный диск, 12 — подвижная часть кожуха

Для предупреждения несчастных случаев на пилах установлен предохранительный кожух, состоящий из верхней неподвижной части и нижней подвижной. При нажатии на распиливаемый материал нижняя подвижная часть кожуха заходит по окружности под неподвижную часть и дает возможность распиливать материал. При снятии пилы с обрабатываемой древесины нижняя часть кожуха под действием спиральной пружины, находящейся в неподвижной части кожуха, возвращается на свое место и полностью закрывает диск. На рис. 56, а изображена дисковая безредукторная электропила И-20, ее вес 14 кг. Пильный диск насажен на выступающий конец вала ротора. Глубина пропила 60 мм. При помощи направляющего сектора пильный диск электропилы вместе с передней частью электродвигателя может подниматься и опускаться на нужную глубину пропила.

На рис. 56, б показана дисковая редукторная электропила
И-78. Она отличается от безредукторной пилы И-20 тем, что у нее пильный диск закрепляется на валике редуктора.

Перед началом работы электропилой необходимо проверить правильность заточки и развода пильного диска, посмотреть, нет ли на нем трещин, сломанных зубьев, зажогов, а также проверить правильность установки диска «на круг» и «на плоскость».

При проверке диска «на круг» к вершинам зубьев подставляют гладко выстроганную линейку и медленно повертывают диск рукой. Если все вершины зубьев отстоят на одинаковом расстоянии от кромки линейки, следовательно, диск «на круг» установлен правильно. Для проверки «на плоскость» линейку подводят к боковой поверхности диска и медленно повертывают диск. При правильной установке «на плоскость» диск в разных положениях должен находиться на одной плоскости.

Распиливаемый материал должен быть надежно закреплен. 'Пилу следует вдвигать равномерно, без рывков и перекосов: пильный диск должен идти строго в направлении линии пропила.

При заеданий диска и остановке пилы необходимо ее подать обратно (на себя), затем дать разойтись ей до полного числа оборотов и, медленно подавая на материал, продолжать пиление. В случае остановки электродвигателя его необходимо немедленно отключить.

Во время работы электропилой надо следить, чтобы под плиту не попали опилки, которые могут вызвать перекос плиты и наклон пильного диска. Необходимо также следить, чтобы не ослаб болт, крепящий диск.

По окончании работы электродвигатель должен быть выключен.

Рис. 57. Распиливание древесины:
а — вдоль волокон параллельно кромкам, 6 — поперек волокон, в — шарнирная рамка конструкции Я. В. Еро-, хина для дисковой электропилы

Рис. 58. Применение электрической дисковой пилы: а — для выемки четверти, б — для выборки шипов и гребней

Дисковыми электропилами можно распиливать древесину вдоль волокон, параллельно кромкам и под углом к ним, поперек волокон, выбирать четверти, зарезать пазы, гребни, шипы (рис. 57, 58). Пользуясь шарнирной рамкой конструкции Я. В. Ерохина (рис. 57, в), можно делать пропил пилой под требуемым углом.

Дисковой пилой пользуются и при стационарном ее закреплении. Для этой цели пилу перевертывают вверх плитой и закрепляют на верстаке так, чтобы плита была на одном уровне с плоскостью верстака.

Распиливаемый материал подается на пилу. При этом следует учитывать, что пила рассчитана не на продолжительный, а на повторно-кратковременный режим работы.
