Подготовка пил

 Пользоваться надо острыми и хорошо направленными пилами; это облегчает работу, предохраняет пилу от искривления и перекашивания, повышает производительность труда и обеспечивает нужное качество изделий. Перед наладкой пилы полотно очищают от налета ржавчины и смолистых наслоений тряпкой, смоченной в керосине. Наладка пилы начинается с правки полотна. Полотно выправляют молотком на ровной чугунной или стальной плите или слегка зажимают в тисках зубьями между медными или алюминиевыми пластинками и медленно протягивают.

После правки прорезают напильником между зубьями пазухи, затем выравнивают профиль и высоту зубьев, т. е. фугуют при помощи специального фуганка (рис. 41). Для этого в деревянную колодку с прорезью для полотна пилы вставляют трехгранный напильник. Двигая напильник по пиле или пилу по напильнику, выравнивают по высоте вершины зубьев пилы. Все зубья должны иметь одинаковую форму. Поэтому сильно сточенные зубья необходимо заострить и пропилить впадину между ними. Затем зубья разводят и затачивают.

Для облегчения обрубки зубьев на пилах и насечки новых применяют комбинированный пилоштамп ПШ-3, у которого для этой цели имеются с одной стороны ножницы, а с другой — пуансон и матрица. Оба инструмента работают от эксцентриковых приводов при повороте вручную длинного рычага. Пилоштамп

крепят на верстаке. Заточка и развод столярных пил должны производиться в специальных деревянных тисках.

Зубья разводят для облегчения хода пилы в пропиле с помощью разводок (рис. 42). При этом сначала половину зубьев через один отгибают в одну сторону, затем оставшуюся половину — в другую сторону.

Для распиливания сухой твердой древесины каждый зуб отгибают на 0,25—0,5 мм, а мягкой древесины — на 0,5—0,8 мм. Величина развода всех зубьев пилы должна быть одинаковой.

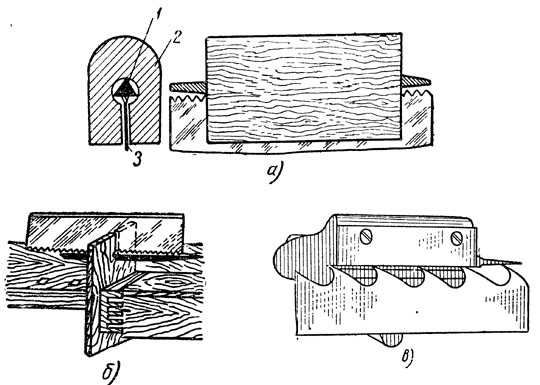

Рис. 41. Фугование зубьев пилы:
а — па фуганке: 1 — напильник, 2 — колодка, 3 — пила; б — на верстаке, в — специальным прибором


Рис. 42. Разводки для пил: а — простая с упорами, б — щипцовая, в — дисковая односторонняя с упором, г — дисковая двухсторонняя, д — универсальная: 1 — отгибающий рычаг, 2 — пластинка, которой регулируют ширину прохода для полотна пилы, 3 — регулировочные винты, 4 — шарнирный регулятор величины развода, 5 — шкала для установки величины развода, 6 — винт с упором для зубьев разной высоты, 7 — пружина; е — шаблон для проверки
развода зубьев

Рис. 43. Двухсторонняя разводка конструкции С. Я. Орленко:
а — вид сбоку, б — вид сверху; 1 — ручки, 2 — средняя часть разводки, 3 — прорезь, 4 — упорные болты, 5 — отверстие для перемещения кончика зуба




Правильность развода зубьев проверяют шаблоном, который прикладывают к полотну и проводят по венцу зубьев сначала с одной, потом с другой стороны. Неправильно отогнутые зубья следует исправить, так как они будут давать неровный пропил и уводить пилу в сторону. Кроме того, при неодинаковом разводе менее отогнутые зубья не будут участвовать в пилении, в то время как более отогнутые будут работать с большой перегрузкой и быстро выйдут из строя.

Взамен односторонних разводок, которыми сначала разводят половину зубьев в одну сторону через один зуб и только после перестановки пилы все остальные зубья — в другую сторону, на стройках применяют двухсторонние разводки конструкции С. Я. Орленко (рис. 43). При помощи двухсторонней разводки отгибают все зубья подряд в обе стороны, без специальной перестановки пилы. Этой разводкой можно разводить зубья пил диаметром 300—800 мм. Изготовляется двухсторонняя разводка из стали Ст. 3. Она имеет две конусные ручки 1 длиной по 130 мм

и два упорных болта 4 диаметром 6 мм, длиной 3 мм, ограничивающих отклонение зуба при разводе.

В средней части разводки 2 имеются прорезь 3 для зуба и квадратное отверстие 5 размером 4x5 мм для кончика зуба. В прорези 3 ширина нижней части 6 мм, верхней 4 мм. В двухсторонней разводке имеюся упорные болты, регулирующие заданную толщину развода. Благодаря, этому можно производить разводку зубьев разной толщины пропила с точностью заданного развода всех зубьев пилы без значительных отклонений, получающихся обычно при односторонней разводке.

Кроме того, по сравнению с обычной односторонней разводкой затраты времени сокращаются почти в два раза.

У правильно разведенной пилы полотно не касается стенок пропила и не трется о них. Величина развода зубьев на каждую сторону не должна превышать толщины пилы (рис. 44).

После развода пилы точат обычно трехгранными или ромбическими напильниками с мелкой насечкой. При заточке полотно пилы зажимают в тиски, укрепленные на верстаке или в деревянной колодке (рис. 45).

Рис. 44. Развод зубьев:а — правильный, б — неправильный

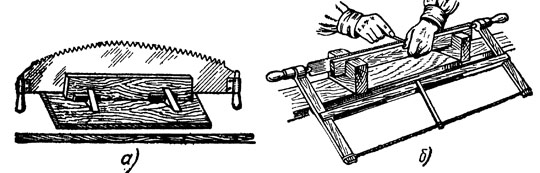

Рис. 45. Деревянные колодки для заточки пил:
а — поперечной двуручной, б — лучковой

Лучковые пилы точат преимущественно трехгранными напильниками, подбирая их по размерам зубьев.

Приемы ручной заточки показаны на рис. 46.

Продольные пилы, у которых зубья имеют форму косоугольных треугольников, затачивают сплошь с одной стороны, а напильник держат перпендикулярно к полотну пилы. Сильно прижимать напильник не следует, от этого пила будет нагреваться и терять свою закалку.
Поперечные пилы с зубьями, имеющими форму равнобедренного или прямоугольного треугольника, затачивают, держа напильник наклонно (60—70°) к полотну и прижимая его к зубу пилы при движении от себя снизу вверх, а при обратном движении приподнимая его. Зубья затачивают через один. Пройдя напильником по одной стороне пилы, поворачивают ее к себе другой стороной и затачивают пропущенные зубья.

Важное значение имеет правильная установка полотна и его выверка (рис. 47, а, б). Перед тем как приступить к пилению лучковой пилой, отвертывают закрутку и устанавливают полотно: при пилении вдоль на ширину отпиливаемых брусков, при пилении поперек на 30—35°. У распускной пилы лучок устанавливают под прямым углом к полотну. Выверенное полотно не должно быть извернуто и на всем своем протяжении должно находиться в одной плоскости. Это проверяют обычно на глаз. Натяжение пилы должно быть довольно сильным; проверяется это тем, что полотно с трудом выводится пальцами из плоскости натяжения. Конец закрутки не должен выходить за распорку, так как она может зацепиться за распиливаемый материал и соскочить с распорки. Это повлечет раскручивание тетивы, а также разрыв полотна пилы.

Качество полотна определяется тем, что оно, будучи согнуто и соединено концами, образует правильную окружность и при ударе ногтем издает чистый и ровный звук. Дребезжание свидетельствует о том, что полотно имеет трещины.
