Переплётные клеи

Переплётные клеи

Применяемые для переплетных работ клеи должны отвечать повышенным требованиям в отношении стойкости, анти-
септических свойств и безвредности, а главное, не разрушать бумагу и другие материалы, из которых делают книги. Имеющиеся в продаже конторский, канцелярский (силикатный), универсальный и подобные им клеи не пригодны для переплетных работ из-за низкой липкости, наличия в их составе большого количества щелочей и кислот, разрушающих склеиваемые материалы.

Раньше наиболее употребительны были клеи животного происхождения — костный, мездровый, рыбии, относящиеся к коллагеновым (или глютиновым), и казеиновый, а также растительного происхождения — крахмальный, декстриновый, мучной. Эти клеи
используются и до сих пор, но все больше вытесняются синтетическими.

Коллагеновые клеи вырабатываются из обезжиренных костей и подкожного слоя (мездры) шкур животных, а также путем вываривания плавательных пузырей и костей осетровых рыб. Они обладают очень высокой первоначальной липкостью, хорошей текучестью, быстрым схватыванием склеиваемых материалов и не промачивают их. Но эти клеи подвержены воздействию гнилостных бактерий, плесени, сырости. Для улучшения качества и предохранения от быстрой порчи в них вводят добавки буры или формалина (строго в соответствии с рецептурой — превышение концентрации добавок может привести к изменению цвета склеиваемого материала). Повышение эластичности клея достигается добавкой глицерина.

Наиболее доступен костный клей. Хотя он несколько уступает по клеящей способности мездровому и рыбьему, но дешевле и всегда имеется в продаже.

Для приготовления рабочего раствора коллагенового клея плитку костного или мездрового клея дробят на небольшие кусочки (в последнее время их часто изготовляют в виде гранул или стружки, рыбий клей выпускают в виде тонких полупрозрачных пластинок). Следуя дозировке, отвешивают необходимое количество клея и отмеряют нужный объем холодной воды. Заливают клей водой и оставляют до полного набухания на 6—12 часов (гранулы набухают около 2 часов). Расплавляют клей в клееварке (на водяной бане). При отсутствии клееварки можно воспользоваться двумя сосудами (кастрюлями, жестяными банками); меньший сосуд (с клеем) обогревается водой, находящейся в большом сосуде, а чтобы они не соприкасались, на дно большего сосуда кладут два деревянных брусочка.

Клей расплавляют при температуре 70—80 °С при непрерывном помешивании до получения однородной массы, напоминающей по консистенции сметану. Длительное нагревание, как и нагревание на открытом пламени, резко ухудшает качество клея. В готовый раствор, не прекращая помешивание, вводят необходимые добавки (буру предварительно растворяют в небольшом количестве воды). Рабочая температура клея 40—50 °С. Застудневший клей разогревают на водяной бане.

Казеиновый клей вырабатывают из обезжиренного творога с добавлением щелочи, минеральных солей, фтористого натра, медного купороса и небольшого количества керосина (для предохранения от расслоения и комкования). Наличие этих добавок иногда приводит к изменению цвета склеиваемых материалов или к уменьшению прочности бумаги, ткани. Поэтому казеиновый клей следует применять по возможности реже, в основном при переплете
малоценных издании или издании, не предназначенных для длительного хранения. По сравнению с коллагеновыми клеями он несколько медленнее схватывает, из-за чего больше пропитывает

склеиваемые материалы, но обладает хорошей водопрочностыо и меньше подвержен порче.

Для приготовления казеинового клея отвешенную дозу порошка высыпают постепенно, помешивая, в заранее отмеренное количество воды комнатной температуры. Размешивают до полного исчезновения комков в течение 40—60 минут. Затем дают отстояться, снимают всплывшую пену, после чего клей готов к употреблению. Рабочая вязкость его сохраняется примерно в течение 4 часов. В дальнейшем он постепенно густеет и становится непригодным для работы.

Добавлять воду в загустевший клей, а также при его размешивании бесполезно, поэтому рекомендуется сразу отмерять необходимое количество воды. Хранить казеиновый порошок следует в плотно закрывающейся банке.

При приготовлении крахмального клея в заранее отвешенный крахмал наливают немного холодной воды. Затем при непрерывном помешивании доливают кипяток до нужного объема и продолжают помешивать до тех пор, пока содержимое не загустеет. Этот клей можно приготовить и другим способом. В эмалированную или алюминиевую посуду всыпают отвешенную дозу крахмала и заливают нужным количеством воды. Посуду с этой смесью ставят в кипящую воду или на электрическую плитку (включенную на слабый нагрев) и нагревают при непрерывном помешивании до загустения (т. е. до 65—70 °С). Подогревать крахмальный клей до более высокой температуры не рекомендуется, так как он разжижается, становится прозрачным и тягучим, что затрудняет работу с ним. Готовый крахмальный клейстер имеет беловато-прозрачный, с голубоватыми оттенками цвет. Добавки вводятся в готовый, еще теплый раствор. Готовить клейстер нужно из расчета на один день, так как затем он становится малопригодным для работы.

Декстрин получают путем нагревания крахмала в слабых растворах кислот с последующим выпариванием и просушиванием порошка или нагреванием крахмала при температуре 180—200 °С в специальных жаровнях. В результате такой обработки крахмал приобретает желтоватый цвет и способность растворяться в холодной и горячей воде. Вырабатываются три сорта декстрина — белый, палевый и желтый. Наиболее распространен декстрин палевый.

Декстрин можно сделать и самим. Для этого насыпают на сковородку крахмал и поджаривают его на слабом огне при непрерывном помешивании до тех пор, пока он не станет палевым. Приготовление клея из декстрина сводится к засыпке в отмеренное количество воды заранее отвешенного количества порошка и размешиванию до исчезновения комочков. Этот клей не застудневает и долго сохраняет свои качества. Но высохшая клеевая пленка чрезмерно хрупка и имеет невысокую адгезию к поверхности соединяемых материалов. Введение 1—2% глицерина повышает эластичность клеевой пленки, а добавка 1 % буры увеличивает адгезию клея.

Из синтетических клеев наиболее широко используется по-ливинилацетатная дисперсия (водная дисперсия-золь поливини-лацетата), которая поступает в продажу под названием «Клей ПВА». По внешнему виду это вязкая, сметанообразная жидкость молочно-белого цвета, без комков и механических загрязнений, иногда со слабо выраженным запахом уксуса. Клей обладает исключительно высокой адгезией к переплетным материалам, хорошей эластичностью клеевой пленки. Он имеет стабильные свойства (вязкость можно легко понизить добавлением воды), прозрачен в тонком слое, без неприятного запаха, не подвергается бактериальному разложению. Применяется как в чистом виде,

так и в смеси с костным клеем и солью Na-КМЦ.

Быстрое «схватывание» клея при ручных переплетных процессах подчас вызывает осложнения в работе: неточно совмещенные детали почти невозможно разъединить без разрушения их поверхности (бумага при этом рвется). Поэтому при использовании клея ПВА необходимо с особой аккуратностью выполнять операции, предшествующие склеиванию.

Клей ПВА применяется для заклейки корешков сшитых книжных блоков, бесшвейного клеевого скрепления блоков, приклейки форзацев, при изготовлении переплетных крышек.

Соль Na-КМЦ легко растворяется в воде, образуя при этом вязкие бесцветные стабильные растворы (карбоксиметил-целлюлозный клей). Для приготовления клея соль всыпают в холодную воду, дистиллированную или кипяченую. Растворение длится в течение 16—24 часов; чтобы ускорить его, смесь следует периодически помешивать. Клей обладает хорошей клеящей способностью, зависящей от концентрации Na-КМЦ в растворе и добавки — поливинилацетатной дисперсии. Клей можно заготавливать на 10—12 дней работы, перед употреблением в него добавляют немного глицерина.

При применении для клея растворов технической Na-КМЦ, содержащей свободные щелочи, их необходимо нейтрализовать 60%-ным раствором уксусной кислоты до слабого розового окрашивания по фенолфталеину.

Поливиниловый спирт (ПВС) обладает хорошими клеящими свойствами, нейтральной реакцией, совмещается с другими клеями (мучным, крахмальным, желатиновым, костным, казеиновым, поливинилацетатной дисперсией), образуя прозрачные, прочные к истиранию пленки. Рабочая температура клея на основе ПВС — порошка белого цвет]а или с желтоватым оттенком — комнатная. В закрытой таре хранится долгое время, однако (особенно концентрированный раствор) может застудневать. При нагревании возвращается в исходное состояние.

Для приготовления клея 100 г ПВС высыпают в стеклянную, фаянсовую, эмалированную посуду, заливают 1 л холодной воды

и помещают в водяную баню. При постоянном помешивании нагревают до 80—90 °С до полного растворения порошка. В горячий раствор вводят 50—100 мл глицерина. После охлаждения с поверхности раствора удаляют пленку.

Метилцеллюлоза —- белый аморфный порошок или волокни-
стый продукт, хорошо растворимый в холодной воде, но нераство-

О шш 1 f
римыи в горячей. Метилцеллюлоза не плесневеет, не имеет запаха. Растворы ее обладают стабильностью, высокой вязкостью, не требуют консервирующих добавок. Клеевые пленки гибкие, маслонепроницаемые, но гигроскопичнее бумаги. По клеящей способности растворы метилцеллюлозы уступают другим клеям. Их можно совмещать с клеями из муки, Na-КМЦ и др> Для переплетных работ используются 6—8%-ные, а для реставрационных 1—5%-ные растворы.

Чтобы приготовить 5%-ный раствор, отвешивают 50 г метилцеллюлозы, засыпают ее в фарфоровую или эмалированную посуду; заливают 1 л горячей воды и хорошо перемешивают. При охлаждении метилцеллюлоза растворится, образуя прозрачный коллоидный раствор; его используют для проклейки бумаги невысокого качества, склеивания плотных бумаг, при вставке книжных блоков
переплетные крышки и т. д.

Для реставрации кожаных переплетных крышек можно воспользоваться клеем БФ-2 или БФ-4, а также синтетическим клеем «Марс». Клеи БФ-2, БФ-4 пригодны и для клеевого бесшвейного скрепления книжных блоков.

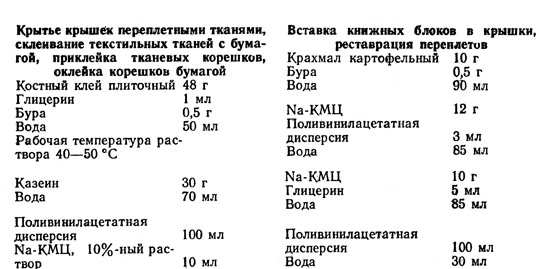

В процессе работы потребуются клеи различного состава и консистенции. Ниже приводятся рецепты различных клеев.

содержание .. 10 11 12 13 14 15 16 17 18 19 20 ..
