8.

Ходовая часть скутера Honda Dio

Внимание: снятие и разборка узлов и агрегатов осуществляется в порядке номеров, указанных на рисунке.

Сборка и установка осуществляется в порядке, обратном разборке и снятию.

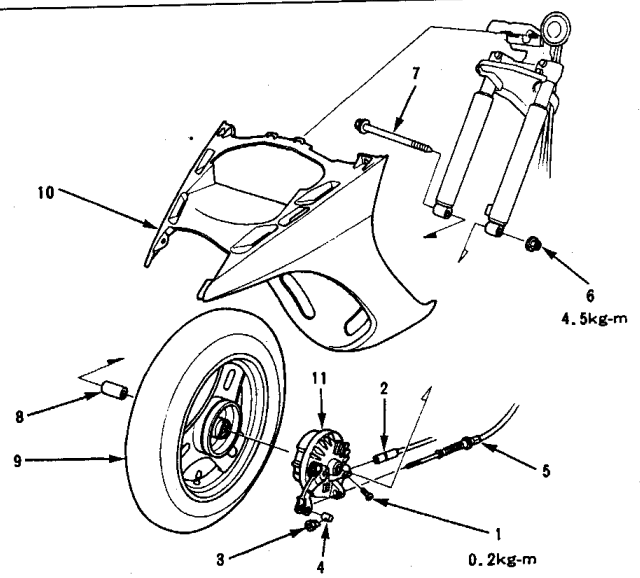

Рис. 79. Снятие и установка переднего колеса (SK50M)

1 - винт крепления, 2 - трос спидометра, 3 - регулировочная гайка переднего тормоза, 4 - втупка рычага тормоза, 5 - трос переднего тормоза, 6 - гайка оси, 7 - ось переднего колеса, 8 - втулка, 9 - переднее колесо, 10 - переднее крыло, 11 - узел переднего тормоза, 12 - пыльник, 13 - левый подшипник, 14 - дистанционная втулка, 15 - правый подшипник.
