Коляска мотоцикла PANNONIA типа TL250/F TL250/D TL250/B

Мотоцикл типа TL/59 250 см3 можно эксплоатировать также и с коляской. Вес коляски не должен превысить 70 кг. Наиболее соответствующим типом является коляска производства «Дуна» из алюминия с торсионной амортизащией.

Рис. 62. Рисунок установления коляски мотоцикла в продольном направлении

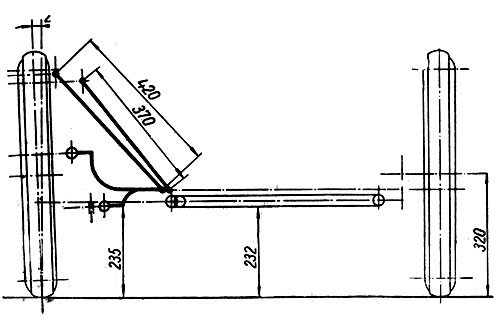

Рис. 63. Рисунок установления коляски мотоцикла в поперечном направлении

Ввиду того, что этот тип коляски был конструирован к мотоциклам Паннония, легко можно к ней монтировать. Естественно, с соответствующим изменением соединений к мотоциклу Паннония можно монтировать коляску любого легкого типа, соответствующего вышеуказанному весу. Непременно важно, чтобы коляска была монтирована только по обкатке мотоцикла, после прохождения мотоциклом 4-5000 км. Перед монтированием, необходимо заменить приводное зубчатку с 16 зубьями на поставленное заводом цепное колесо с 15 зубьями.

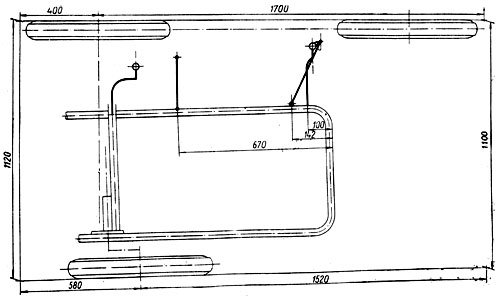

Рис. 64. Установление колеса коляски мотоцикла

Конечная скорость мотоцикла с коляской двумя пассажирами ± загрузка пакетов приблизительно в 15-20 кг между 85-95 км. Эксплуатационная скорость 70-80 км. Правильное установление коляски наглядно показано на рис. 62-64.

Основным правилом при установлении является то, чтобы вал коляски стоял приблизительно на 160 мм перед валом заднего колеса. Расстояние между колесами мы можем установить наиболее простым способом, если рядом с колесами мотоцикла и колесами коляски мотоцикла ставим прямые дощечки соответствующей длины таким образом, чтобы они соприкасались в обоих точках с резиновыми шинами колес. Измерим расстояние двух дощечек непосредственно сзади заднего колеса, после этого ставим коляску в отношении к мотору таким образом, чтобы этот размер перед передним колесом был меньше на 20 мм.

Боковой наклон колес коляски в наружном направлении 2°, установленный уже у каждой коляски, поэтому, если монтируется наша коляска согласно предписаниям и положение шасси попадает совсем в горизонталь, одновременно с этим и колесо коляски получит необходимый угол наклона.

Обращаем внимание на то, что вслучае эксплуатации коляски вы должны пользоваться зажимным аппаратом руля в каждом случае натянутым до соответствующих размеров во избежание возможного шимми руля частого явления при эксплуатации коляски.
