Покраска поверхности мотоцикла Урал
ИМЗ-8.103-10
Мотоциклы на заводе окрашиваются эмалями марки МЛ-12 (автоэмаль на
алкидномеламиновой основе).
Для восстановления поврежденной поверхности завод прикладывает к каждому
мотоциклу баллон эмали марки МЛ-12. Процесс покраски состоит в
следующем:
очистка поверхностей ветошью, смоченной бензином или скипидаром;
шлифование поврежденного участка водостойкой шкуркой (№ 230—280) и водой
(при необходимости предварительно нанести слой грунта или шпаклевки—
грунтовка ФЛ-03К ГОСТ 109—63, шпаклевка ПФ-00-2);
тщательная протирка;
окраска мягкой кистью (№ 12—15) или пульверизатором. .
После окраски следует дать естественную сушку с выдержкой 15 минут, а
затем сушить при температуре 100—120° С с помощью рефлектора или
электрической лампочки до полного высыхания.
Если эмаль загустела и плохо накладывается на поверхность, ее надо
развести растворителями № 651, 646, сальвентом каменноугольным,
скипидаром или ацетоном. Работы с эмалями пожароопасны. Для покраски
можно использовать нитроэмали. Нитроэмали быстро сохнут на воздухе при
обычной температуре и разбавляются растворителями № 646, 647 или
ацетоном.
Подшипники, установленные на мотоцикле (рис. 33)
Номер
подшипника |
Наименование |
Место установки |
1 Коли-
честао |
20*5 |
Шарикоподшипник ра |
На вал коробки передач пер |
I. |
• |
диальный однорядный |
вичный
• |
1 |
|
- |
На распределительный вал |
5-207K5 |
Шарикоподшипник радиальный однорядный |
На коленчатый вал |
2 |
0-207 |
То же |
В ступицу ведомой зубчатки главной передачи |
1 |
304 |
Шарикоподшипник радиальный однорядный |
На вал коробки передач вторичный |
2 |
7204 |
Роликоподшипник конический |
В ступицу колеса |
8 |
1'2204K |
Роликоподшипник радиальный |
На вал коробки передач первичный |
1 |
778707K |
Шарикоподшипник радиально-упорный |
В рулевую колонку |
2 |
864708ДМ |
Роликоподшипник радиальный без колец |
В нижнюю головку шатуна |
2 |
874901 |
Подшипник игольчатый |
На ведущую шестерню главной передачи |
1 |
.
904700 |
Подшипник игольчатый |
На крестовину кардана |
4 |
948060 |
Шарикоподшипник упорный без колец |
В механизм выключения сцепления |
1 |
3086304Л |
Шарикоподшипник радиальный упорный двухрядный |
На ведущую шестерню главной передачи |
1 |
|
Ролик игольчатый.
3X15,8 |
В ступицу ведомой зубчатки главной передачи |
45 |
Рис. 33. Схема расположения подшипников и сальников
Окрашенные поверхности мотоцикла имеют естественный
блеск, В случае образования потертостей блеск можно восстановить
полировкой.
На тщательно вымытую окрашенную поверхность наносят мягким тампоном
(марлевым, ватным или фланелевым) тонкий слой предварительно хорошо
взболтанного раствора — восковой полировочной пасты № 2.
Полировочную воду рекомендуется применять для нитроэмалей. Полировочный
состав растирают тампоном круговыми движениями. После трех —
пятиминутной сушки поверхность тщательно протирают чистой сухой байкой
или фланелью до получения блеска.

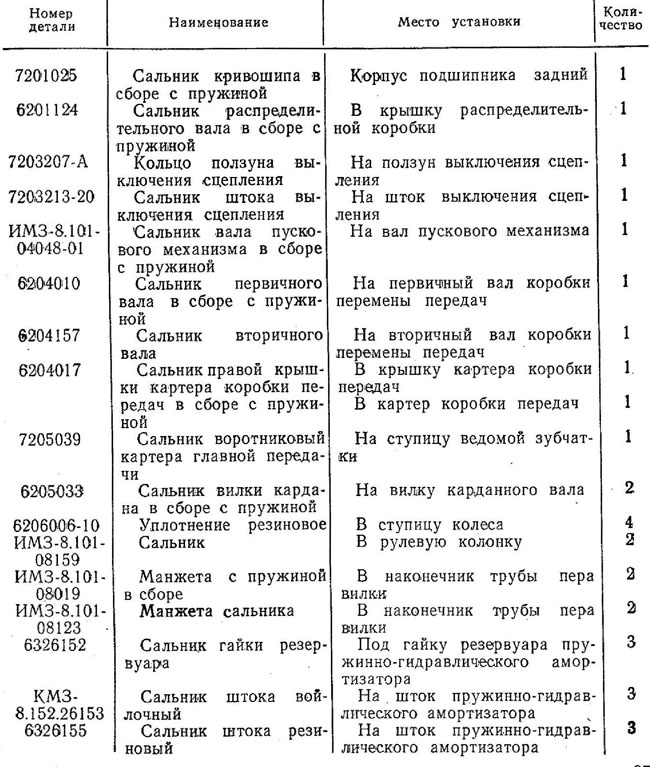

Сальники, установленные на мотоцикле (см. рис,
33)
