Фара мотоцикла Урал ИМЗ-8.103-10

Фара мотоцикла Урал ИМЗ-8.103-10

На мотоцикле устанавливается фара ФГ137Б.

- Регулировка фары

Мотоцикл (с нагрузкой) устанавливают на ровной площадке перед вертикальным экраном, расположенным на расстоянии 10 м от стекла фары

(рис. 27). На экране для регулировки фары должны быть нанесены две горизонтальные линии: Н—Н на высоте, равной уровню центра фары, а вторая X—X на 10 см ниже ее, и вертикальная линия V—V по середине экрана, совпадающая с продольной плоскостью симметрии мотоцикла.

Ослабляют болты, крепящие фару, и регулируют ее по ближнему свету таким образом, чтобы левая горизонтальная часть светотеневой границы пятна совпадала с линией X—X, а вершина угла этой границы с точкой пересечения линий X—X и V—V. Закрепляют болты крепления фары.

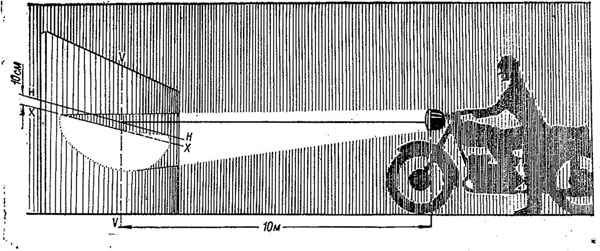

Рис. 27. Схема проверки установки фары
