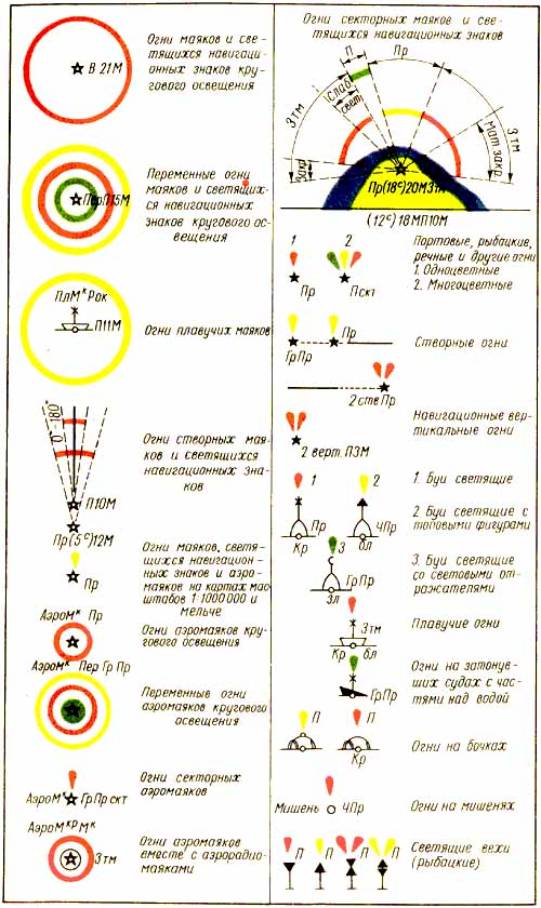

Приложение 1 Изображение на морских картах цвета огней, светящихся СНО

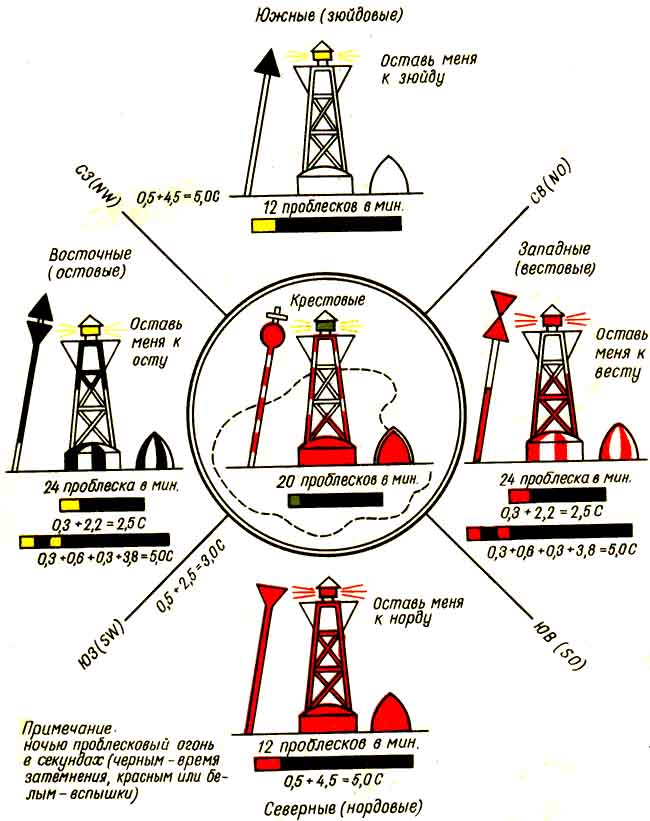

Приложение 2 1. Знаки ограждения навигационных опасностей на море и озере относительно стран света

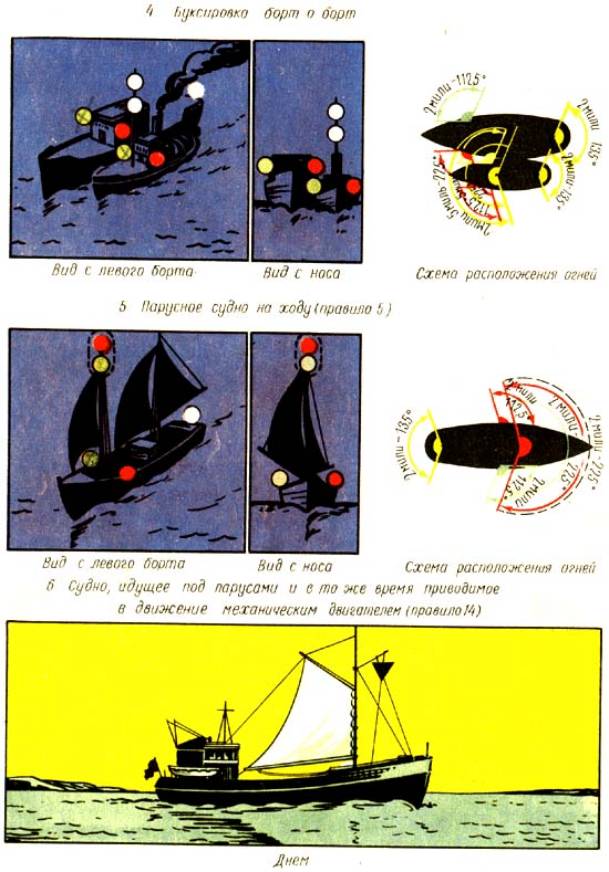

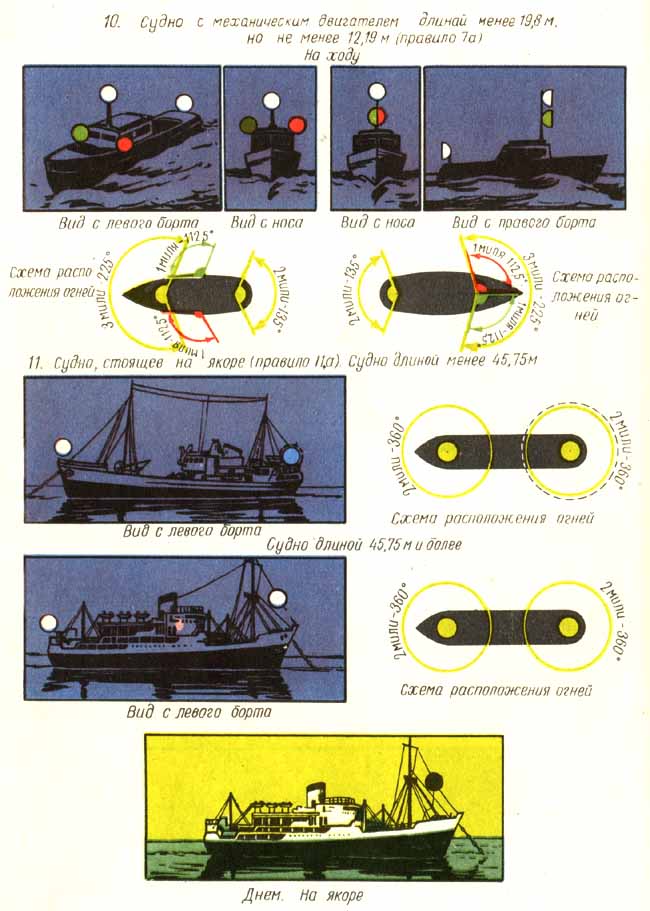

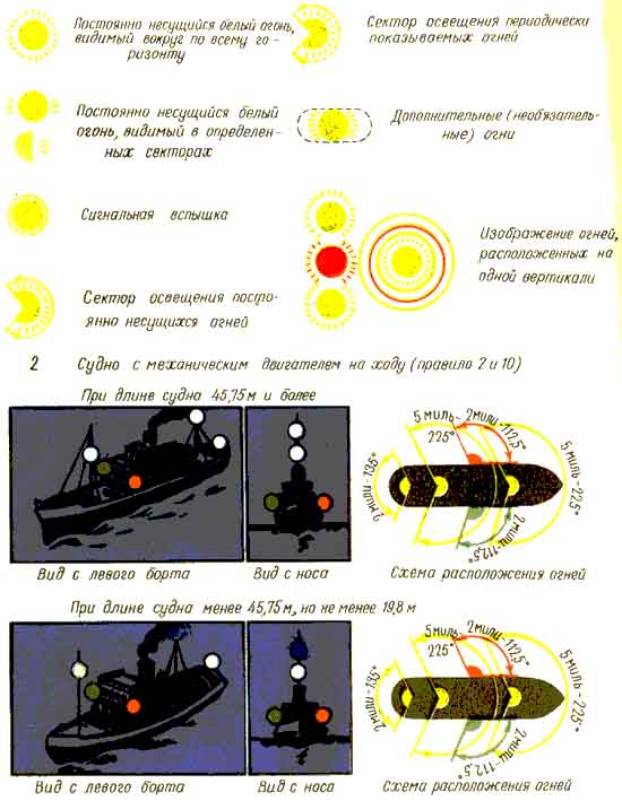

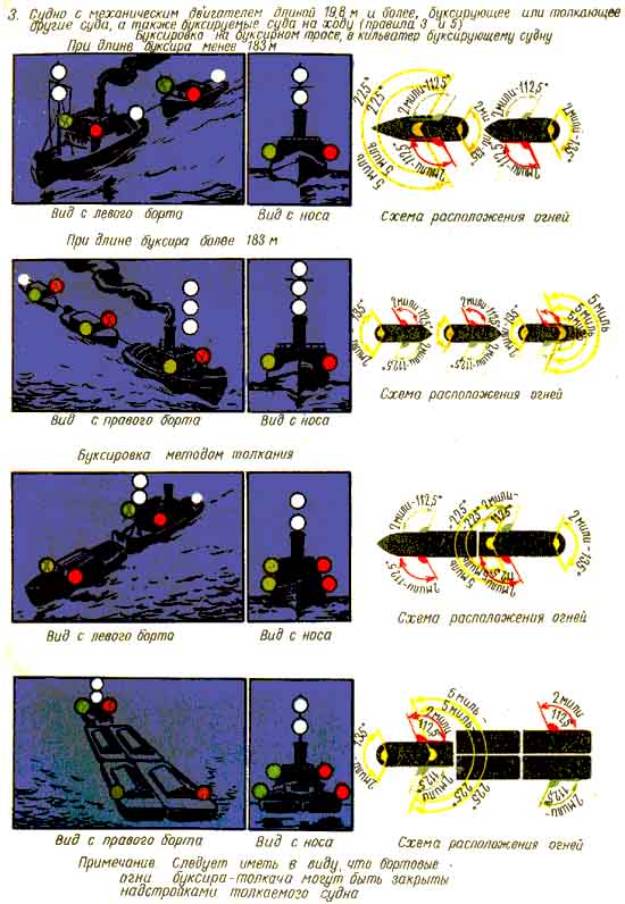

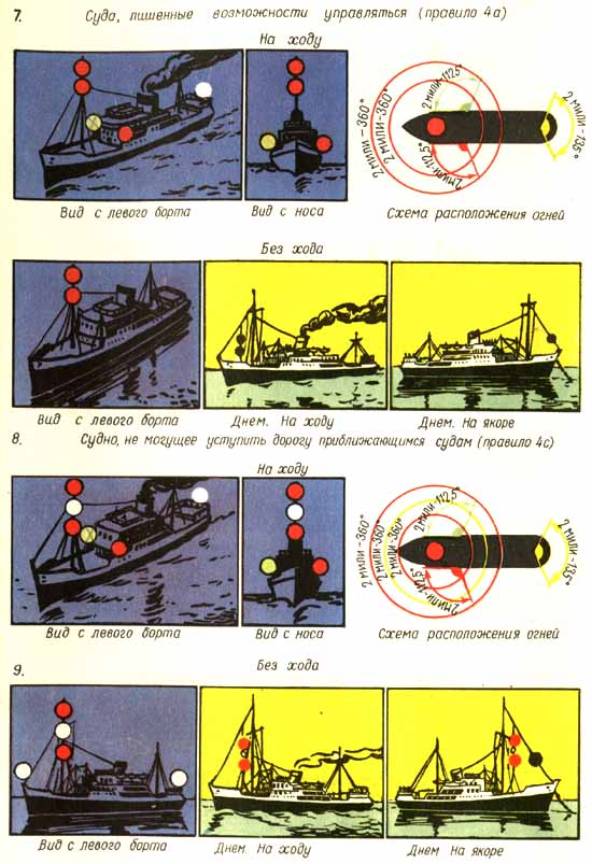

Приложение 3 Судовые огни и знаки согласно «Правил для предупреждения судов в море» 1. Условные обозначения судовых огней

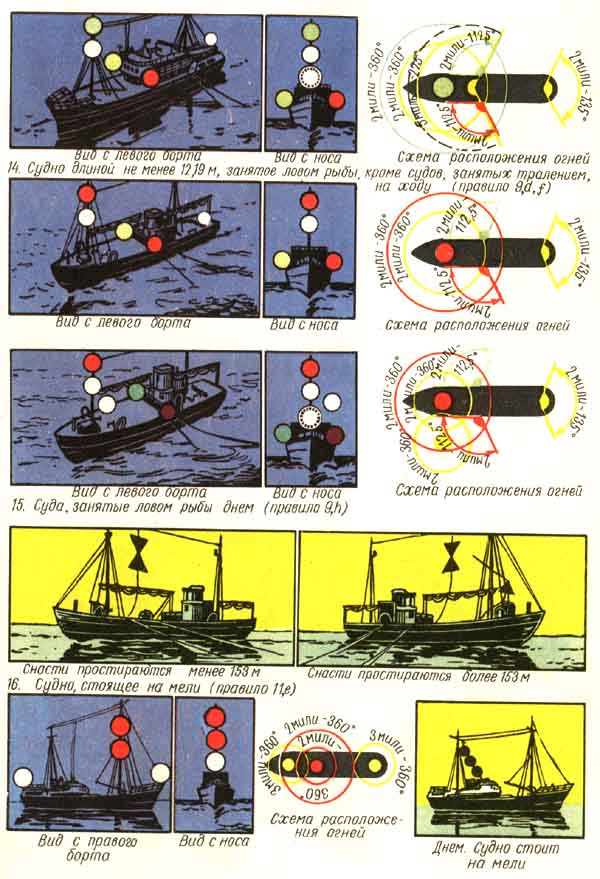

13. Суда, занятые ловом рыбы тральными орудиями лова на ходу (правило 9,с)

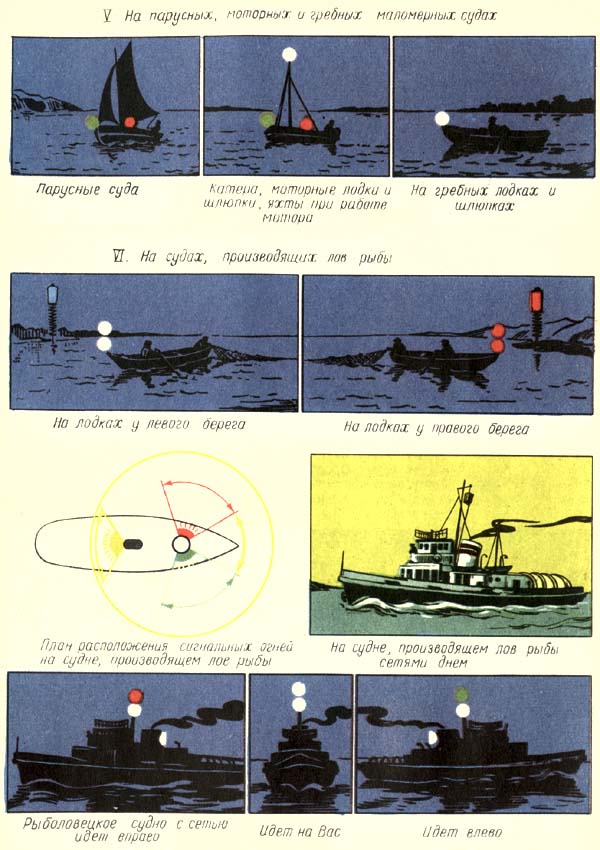

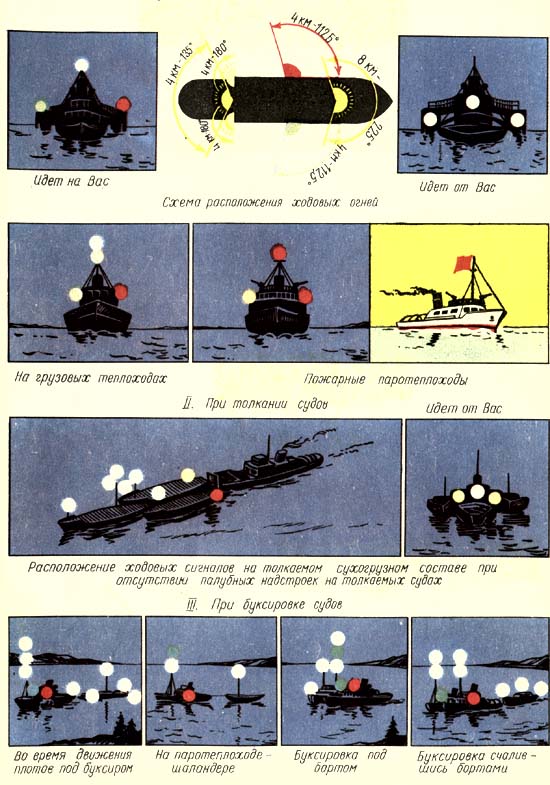

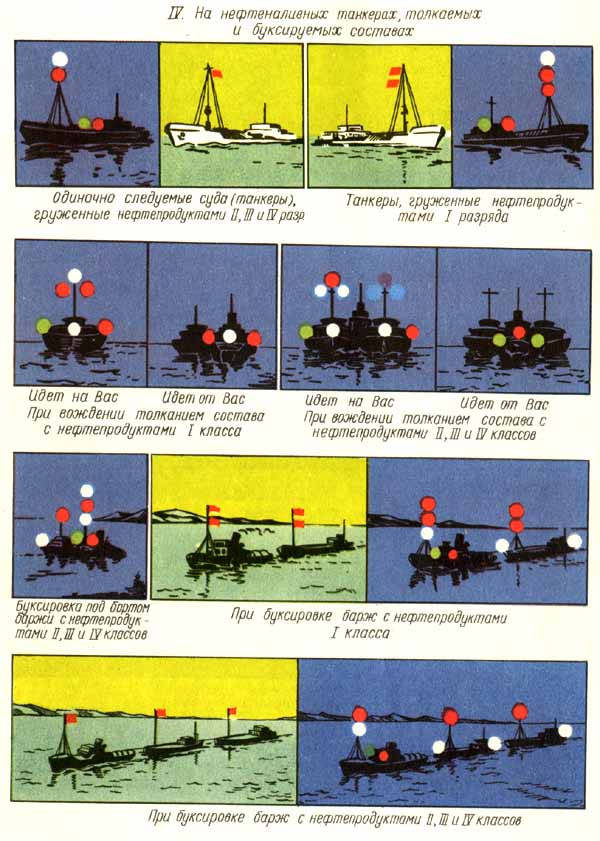

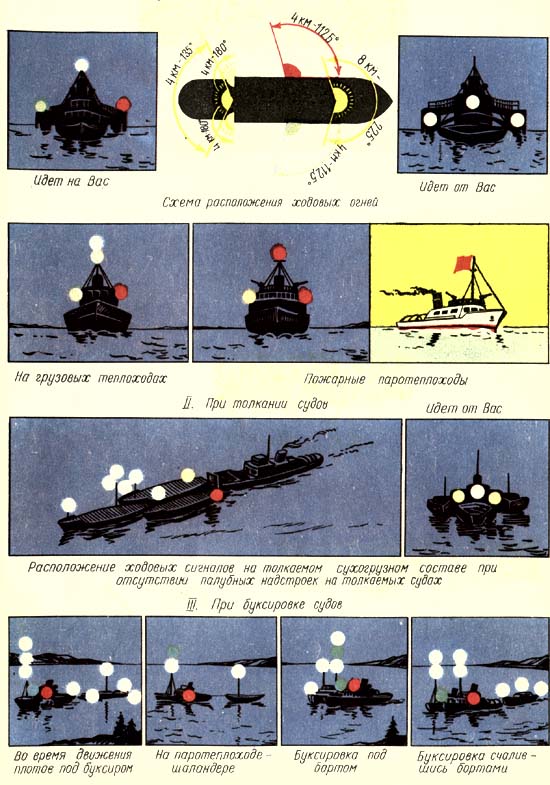

Приложение 4 Зрительные судовые сигналя согласно «Правилам плавания по внутренним судоходным путям» А. Сигналы, поднимаемые на судах во время движения (на ходу) I . На паротеплоходах при следовании без состава судов

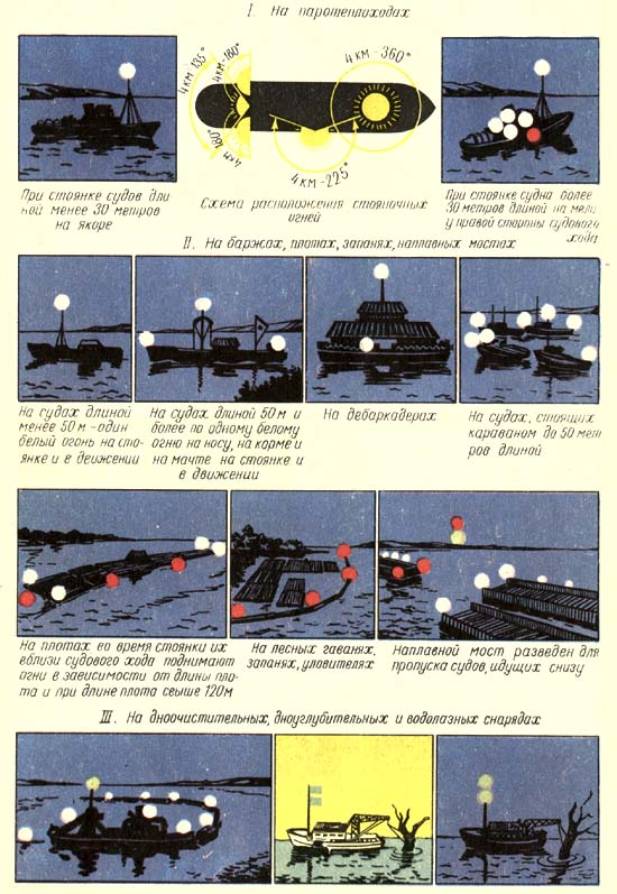

Б. Сигналы, поднимаемые на судах во время стоянки (стояночные сигналы)

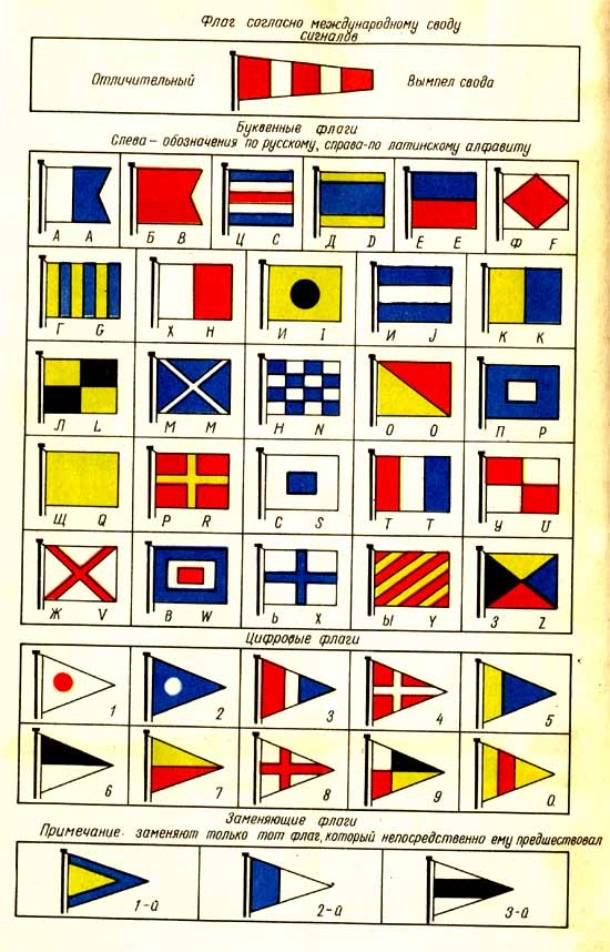

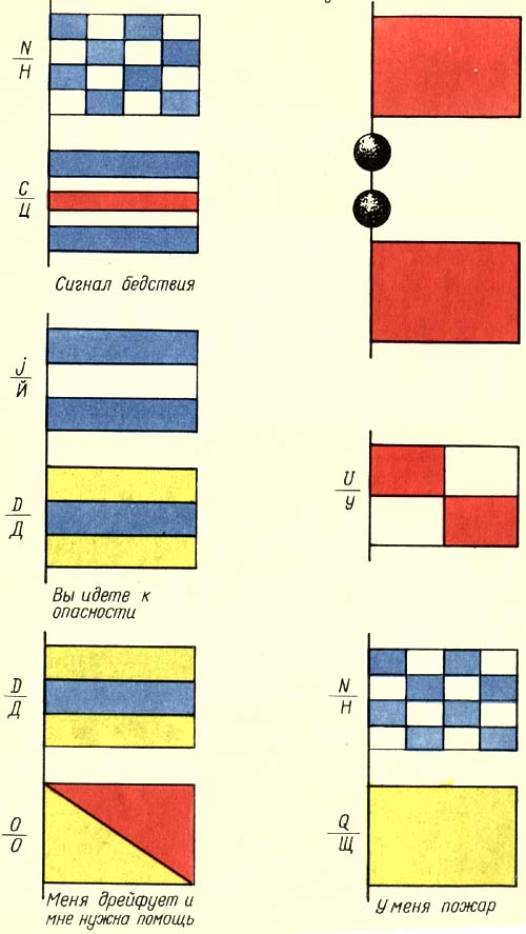

Аварийные двухфлажные сигналы по международному своду сигналов

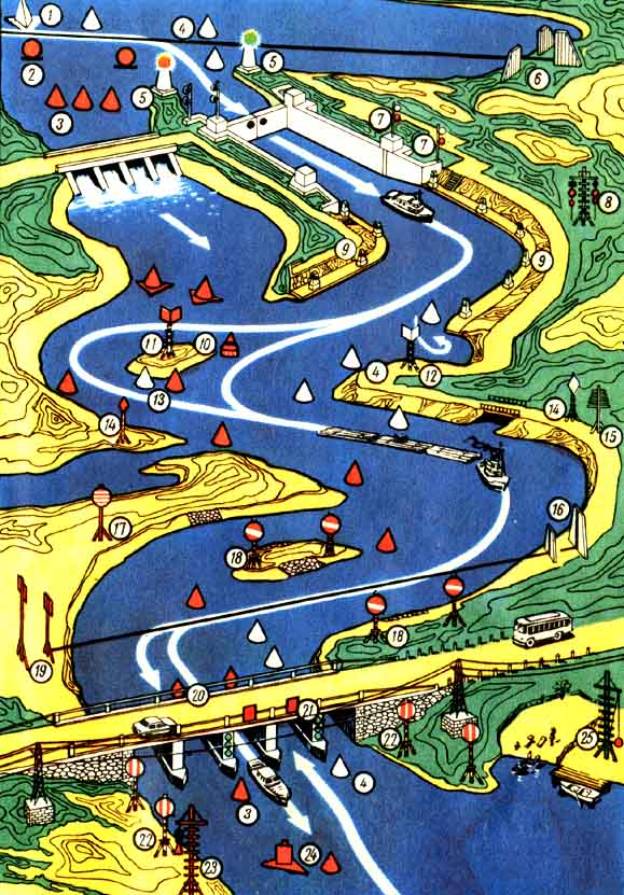

Приложение 6Схема расстановки судоходных знаков на внутренних судоходных путях
1 — буй — плавучая пирамида 2 — шаровой буй 3 — красный буй ограждает опасности судового хода с правой стороны 4 — белый буй ограждает опасности судового хода с левой стороны 5 — опознавательные знаки входа в канал с проблесковым светом: красным — правого берега, зеленым — левого берега 6 —щелевой створ устанавливается на подходах к руслу канала со стороны водохранилища 7 — светофоры дальнего действия дают сигнал на подход к шлюзу, светофоры ближнего действия — на вход в камеру шлюза и выход из нее 8 — сигнальная мачта левого берега 9 — путевые огни устанавливаются на обоих берегах каналов. Огни правого берега — красные, левого — зеленые 10 — разделительный буй указывает разделение судового хода 11 — перевальный знак правого берега 12 — перевальный знак левого берега 13 — спаренные буи указывают разделение судового хода 14 — ходовые знаки 15 — весенний знак левого берега служит ориентиром в период половодья 16 — створ из двух пирамидальных знаков 17 — весенний знак правого берега 18 — знаки, указывающие места прокладки подводных трубопроводов, телеграфных и электрических кабелей 19 — створ правого берега из двух простых знаков 20 — щиты ромбообразные красные указывают судоходные пролеты мостов судам, идущим сверху 21 — щиты квадратные красные указывают судоходные пролеты мостов судам, идущим снизу 22 — знаки, указывающие переходы над рекой телеграфных и электрических проводов 23 — семафорная мачта 24 — свальный бакен 25—мачта сигнальная, устанавливаемая на пляжах
