Графическое изображение

Значение условных знаков

Берега, изобаты, границы затопления, фарватеры, навигационные опасности, гидротехнические сооружения

Береговая линия, соответствующая съемочному уровню воды

Недостоверная береговая линия

Берег обрывистый:

1 — без пляжа;

2 — с пляжем, выраженным в масштабе;

3 — с пляжем, не выраженным в масштабе

Берег со спланированным откосом:

1 — неукрепленным;

2 — укрепленным

Берег скалистый

Берег опасный, с печинами

Незатопляемые береговые вамы и другие гряды, не выражающиеся в масштабе

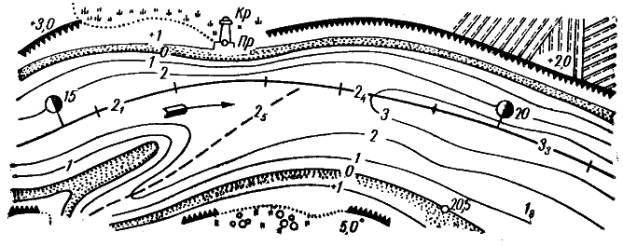

Изобаты

Буны:

1 — надводные;

2 — подводные

Дамбы

Плотины разборные для пропуска судов

Шлюз с плотиной

Шлюз без плотины

Набережные:

1 — каменные;

2 — деревянные

Навигационные ограждения, течения

Бакены

1 — левого берега, 2 — правого берега; 3 — мест раздвоения фарватера

1 — маяки, 2 — огни

Вехи

1 — белая левого берега; 2 — красная правого берега

Границы затопления в высокую воду:

1 — при наивысшем уровне; 2 — при среднем из наивысших уровней

Фарватеры:

1 — основной;

2 — обходной;

3 — весенний

Банки:

1 — песчаная;

2 — каменистая

Подводные препятствия:

1 — каменистого грунта; 2 — песчаного грунта

Перекаты

Карча

Кусты свай, палы

Затонувшее судно с глубиной над ним

Канализационный участок реки

Сигнальные мачты

Знаки речного типа левого и правого берегов:

1 — ходовые (прижимные);

2 — перевальные

Перевальные знаки морского типа:

1 — левого берега;

2 — правого берега

Створные знаки:

1 — речного типа;

2 — морского типа

Тройники:

1 — речного типа;

2 — морского типа

Весенние знаки:

1 — левого берега; 2 — правого берега

Семафор

1. Место подачи сигнала (свистка)

2. Начало каменистого ложа реки

Место укрытия от непогоды

Сигнальные знаки у сооружений: 1 — подводных; 2 — надводных

1 — пост бакенщика; 2 — технический участок

Направление течения: 1 — прямое; 2 — обратное

Свальное течение:

1 — вправо;

2 — влево

1 — пристани;

2 — дебаркадеры

Пристань дровяная

Мосты на плотах

Мосты на судах (Н = 5 м — высота над уровнем реки)

Мосты деревянные

Мосты каменные и железобетонные

Мосты металлические

Разводные мосты:

1 — деревянные; 2 — каменные и железобетонные; 3 — металлические

Ось моста

Паромы Перевозы

1 — моторные; 2 — на веслах

Перекидка проводов

Якорные стоянки

Затоны

Водомерные посты

Репер и его отметка

Селекторы
