содержание ..
100
101
102
103
104
105
106
107
108
109 ..
§ 91.
Газовые раковины в отливках
Газовые раковины в отливке образуются при нарушении газового потока в
форме, т. е. тогда, когда газовые пузырьки с поверхности формы проникают
в жидкий металл отливки и не успевают выйти из него до кристаллизации.

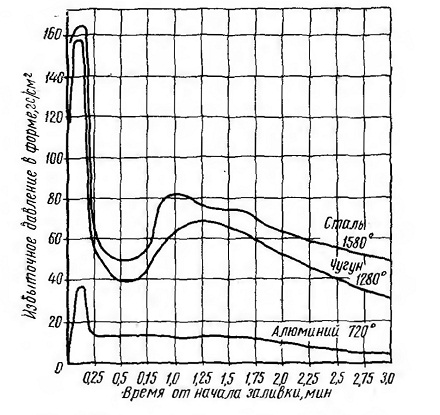

Рис. 149. Изменение газового давления в оболочковой форме в
зависимости от рода заливаемого металла и времени от начала заливки
В залитых металлом оболочковых формах возникает значительное газовое
давление (за счет бурного горения смолы), величина которого зависит от
вида смолы и резко изменяется во времени и имеет два максимума. Первый
максимум (рис. 149) появляется сразу же после покрытия металлом всей
поверхности формы, а второй — некоторое время спустя. Появление первого
максимума (газового удара)обусловлено тем, что в
момент контакта металла с формой наблюдается наибольшая скорость
газовыделения. Этот максимум наиболее опасен с точки зрения образования
газовых раковин, так как металл в это время находится в жидком
состоянии, а металлостатический напор может оказаться недостаточным.
Если при заливке форм металлом рост величины металлоста-тического напора
будет отставать в момент «газового удара» от роста давления газов, то в
отливках будут образовываться крупные газовые ^пузыри. При заливке формы
металлом с температурой на нижнем пределе на поверхности отливки
наблюдается образование мелких газовых раковин. Если давление газа в
первом максимуме очень высокое, то в отливках могут появляться газовые
раковины типа «вскипа».
Появление второго максимума газовыделения объясняется тем, что после
заливки формы металлом происходит значительное падение газопроницаемости
смеси вследствие увеличения вязкости газов, коксуемости смолы в порах
формовочной смеси и конденсации летучих при сгорании смолы.
В техслучаях когда появление второго максимума происходит после
затвердевания отливки, он не будет влиять на образование газовых
раковин. Но если отливка еще не затвердела к моменту образования второго
максимума, то в ней может произойти образование раковин. Если отливка
будет иметь уже затвердевшую корочку, но еще недостаточно прочную, то
под давлением газов эта корочка может деформироваться с образованием
поверхностных газовых раковин.
Для устранения дефектов отливок по газовым раковинам необходимо
уменьшать газотворную способность песчано-смоляной смеси, улучшать
вентиляцию формы и стержней и обеспечивать рациональный режим заливки
форм (с определенным статическим давлением и оптимальной температурой
металла).
содержание ..
100
101
102
103
104
105
106
107
108
109 ..
|
