Методы изготовления оболочковых форм и стержней
из сырых песчано-смоляных смесей горячей модельной оснастке за счет применения
специальных вставок.
Так, при изготовлении оболочковых центровых стержней для отливок типа гильз, ступиц, блока цилиндров двигателя обогреваемая вставка 1 (рис. 90) устанавливается в стержневой ящик 2, при этом происходит надув сырой смеси из пескострельного резервуара 3 в пространство между стенками ящика и вставки, благодаря чему формируется оболочковый стержень 4. После отверждения смеси ящик раскрывается и готовый стержень снимается со вставки. Для облегчения съема стержней с обогреваемой вставки последнюю делают с уклоном в сторону протяжки. Большие вставки иногда делают с механическим приводом для их протяжки. Таким же образом изготавливают и оболочковые полуформы 1 (рис. 91). Отличие заключается только в том, что смесь надувается в замкнутый контур, образованный
между подвижной 2 и неподвижной 3 полуформами нагретой модельной
оснастки. После отверждения готовые полуформы снимаются с оснастки
толкательной системой 4.

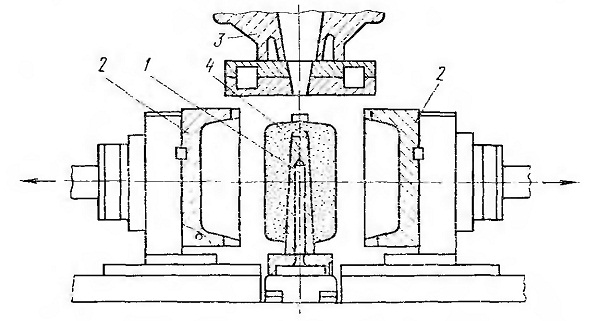

Рис. 90. Схема изготовления оболочковых полуформ из сырой смеси с применением обогреваемой вставки

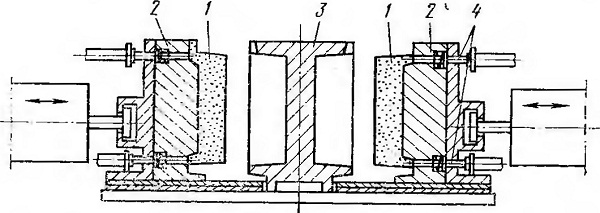

Рис. 91. Схема изготовления оболочковых полуформ из сырой смеси

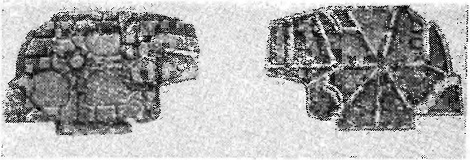

Рис. 92. Оболочковый стержень коробчатой конструкции, изготовленный из сырой смеси

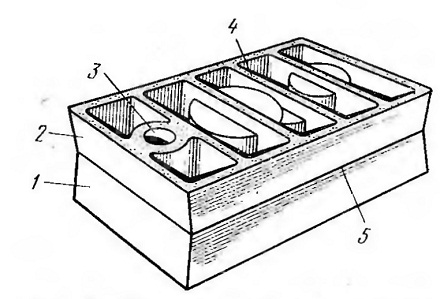

Рис. 93. Оболочковая форма с ребрами жесткости,
изготовленная из сырой смеси:

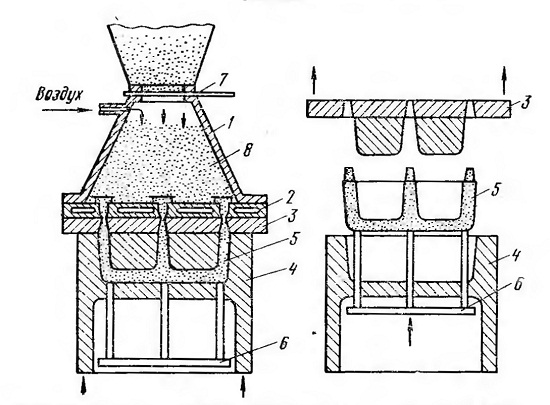

Рис. 94. Схема получения оболочкового стержня
или полуформы коробчатой конструкции:

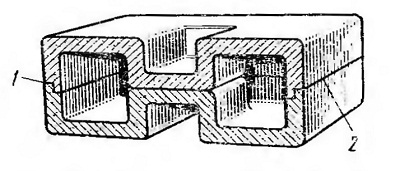

Рис. 95. Сборка коробчатых стержней:
