Формирование оболочковых стержней с помощью центробежного метода

Методы изготовления оболочковых стержней из сухих песчано-смоляных смесей - часть 2

Центробежный метод. Формирование оболочковых стержней с помощью центробежного метода (рис. 88) осуществляют во вращающемся стержневом ящике 2, постоянно нагреваемом в печи 1. Процесс изготовления оболочковых стержней центробежным способом начинается с загрузки лотком 3 во вращающийся стержневой ящик определенной порции песчано-смоляной смеси. Подпружиненный диск 4 входит в контакт с торцом вращающегося стержневого ящика и закрывает его знаковое отверстие. С помощью оси 5 мерный лоток поворачивается на 180° и высыпает песчано-смоляную смесь. Под влиянием центробежных сил песчано-смоляная смесь равномерно распределяется и уплотняется по внутренней стенке ящика, образуя оболочковый стержень 6. Выброс смеси из ящика предотвращается диском 4. После формирования стержня мерный лоток выводится из ящика. Стержень 6 отверждается за счет тепла подогреваемого в печи ящика и после отверждения выталкивается из него пневматическим толкателем. 7.

Описанный способ изготовления оболочковых стержней применяют при изготовлении несложных по конфигурации стержней для нужд серийного и массового производства.

Физической основой центробежного метода изготовления оболочковых стержней является наличие постоянного поля центробежных сил, под действием которых протекает процесс формирования и уплотнения стержня и последующее его отверждение.

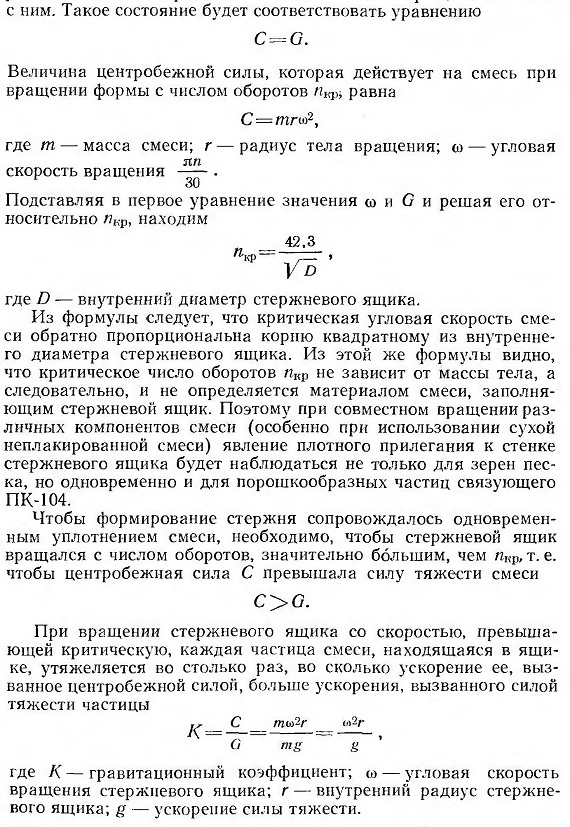

Если загрузить порцию песчано-смоляной смеси в нагретый стержневой ящик, скорость вращения которого превысит неко-торую критическую величину, то на частицы смеси начнет действовать центробежная сила С, величина которой будет равна силе тяжести смеси G. Вследствие этого смесь прижмется к внутренним стенкам стержневого ящика и начнет вращаться вместе с ним.

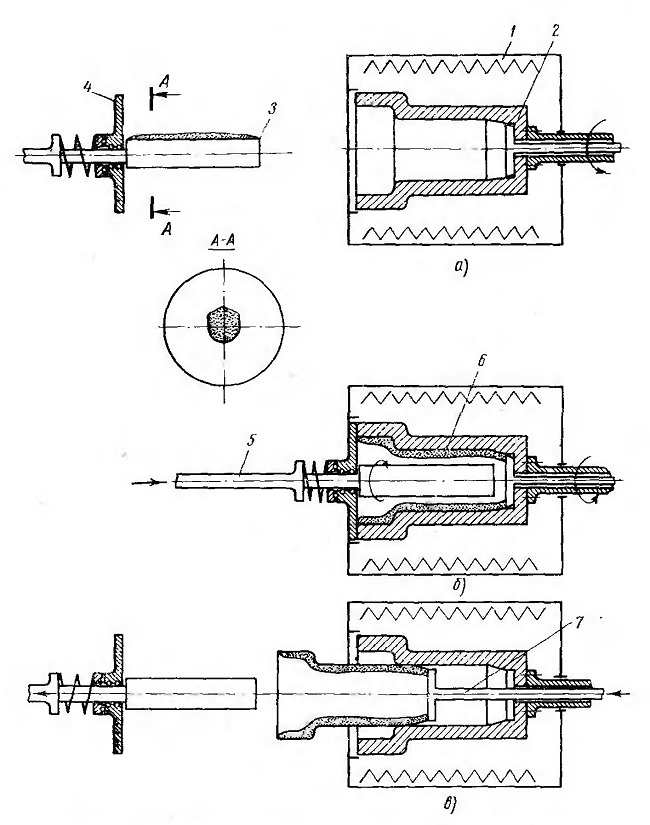

Рис. 88. Центробежный метод изготовления стержней: а — введение лотка в стержневой ящик, б — высыпание смеси из лотка в стержневой ящик и формирование стержня, в — извлечение лотка и выталкивание готового стержня

Метод высадки. Этот метод применяют для получения сплошных и пустотелых стержней из сухой песчано-смоляной смеси. Сечение таких стержней может быть круглым, прямоугольным и многогранным.

Плакированная песчано-смоляная смесь подается из водоохлаждаемого бункера 4 (рис. 89) в сменную пресс-форму I из закаленной стали. Шток 5, связанный шарнирно с пневматическим цилиндром, совершает возвратно-поступательное движение. При таком движении шток проталкивает песчано-смоляную смесь через нагретую пресс-форму 1, из которой после отверждения выходит непрерывный стержень 2. Такой стержень разрезается на мелкие стержни определенной длины.

Пресс-форма постоянно нагревается электрическими элементами 3. Ввиду большого уплотнения смеси при высадке стержни имеют малую газопроницаемость, поэтому при получении стержней методом высадки используют смеси на крупнозернистом песке.

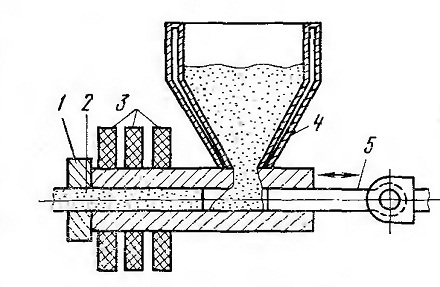

Рис. 89. Метод высадки стержней
