§ 43.
Механизация и автоматизация выбивки и очистки
отливок
Комплексная механизация и автоматизация выбивки и очистки отливок
предусматривает применение разнообразного технологического оборудования.
Примером автоматической выбивки отливок из опок на
горизонтально-замкнутом литейном конвейере может служить установка,
схема которой представлена на рис. 53. Залитые опоки 2 после выхода из
охладительной ветви конвейера 1 автоматически сталкиваются
пневматическим толкателем 3 на механизированную вибрационную решетку 6,
которая автоматически приводится в действие после поступления на нее
формы. Форма в результате большого количества колебаний разрушается,
горелая смесь и отливка проваливаются через люк решетки вниз. Горелая
смесь с помощью наклонно расположенной решетки 7 отделяется от отливок и
попадает на ленточный транспортер 10, который подает ее в
смесеприготовительное отделение. Отливки поступают на металлический
пластинчатый транспортер 8 и подаются на очистку и обрубку. Пустые опоки
сталкиваются с вибрационной решетки пневматическим толкателем 9 на
площадку 4, а затем толкателем 5 на пустую тележку конвейера 1, который
подает опоки к формовочным машинам. Отливки после выбивки их из опок
подвергаются операциям отбивки или отрезки литников и прибылей, очистки
и обрубки.
Для удаления литников и прибылей применяют прессы, ленточные и дисковые
пилы. Обрезка литников и прибылей стальных отливок производится
автогеном. Механизация очистки поверхности отливок выполняется с помощью
вращающихся барабанов, дробометных установок и пескогидравлических
установок. Удаление заливов, заусениц, неровностей и других
поверхностных дефектов отливок выполняется на стационарных или подвесных
маятниковых обдирочно-зачистных станках.
На Горьковском автозаводе для зачистки заусенцев и
неровностей отливок созданы и внедрены автоматические шлифовальные
обдирочные станки. На рис. 54 приведена схема станка для обдирки отливки
коробки передач и зачистки больших плоскостей отливок. На вращающемся
столе диаметром 2000 мм устанавливают двенадцать приспособлений для
зажима отливок.
Стол вращается, и отливки поступают под абразивный
круг, закрепленный на шпинделе. Производительность такого полуавтомата
180 отливок в час. Автоматизация зачистки отливок улучшила условия труда
и резко повысила производительность.

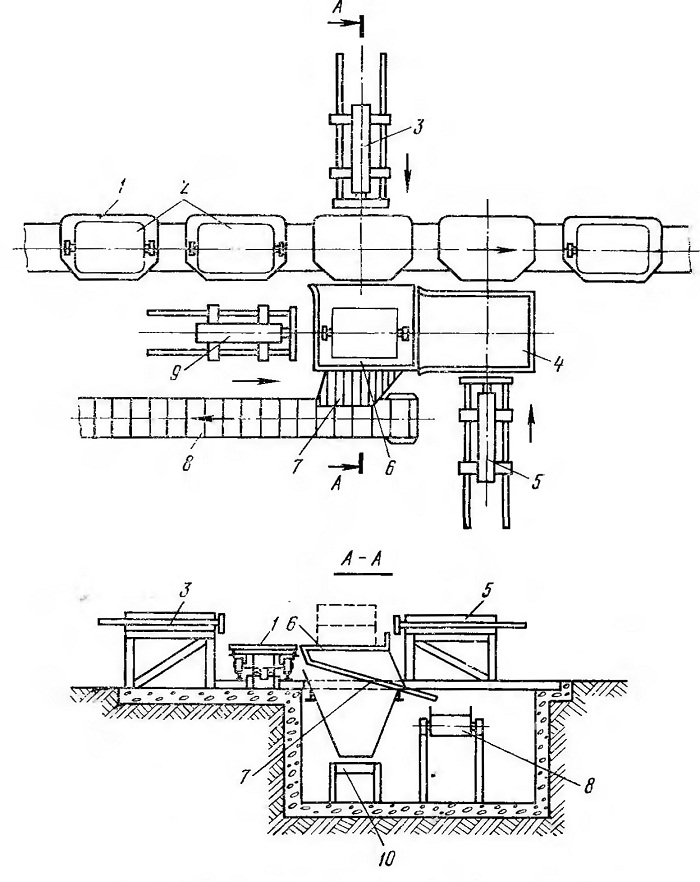

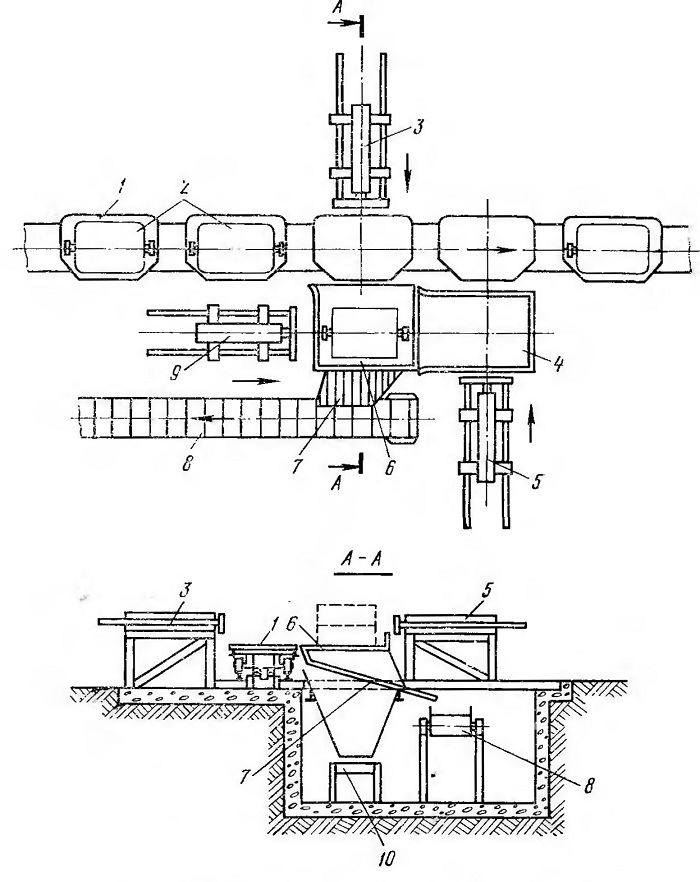

Рис. 53. Схема автоматической выбивки форм

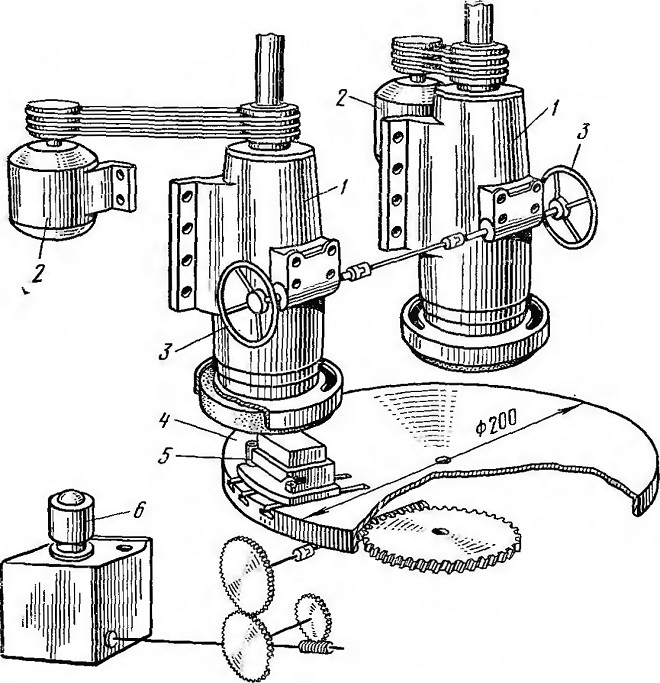

Рис. 54. Схема полуавтомата для зачистки отливки
картера коробки передач:
1 — правая и левая головки, 2, 6 — электродвигатели, 3 — штурвалы, 4
*-вращающийся стол, 5 — приспособление
